Hydraulische afdichtingen voor zuigergaten

Hydraulische afdichtingen voor zuigergaten, in ons fabrieks- en R & D -centrum, zijn er onderverdeeld modellen en typen, elk met zijn eigen kenmerken, maar we hebben strikte kwaliteitscontrole bereikt.

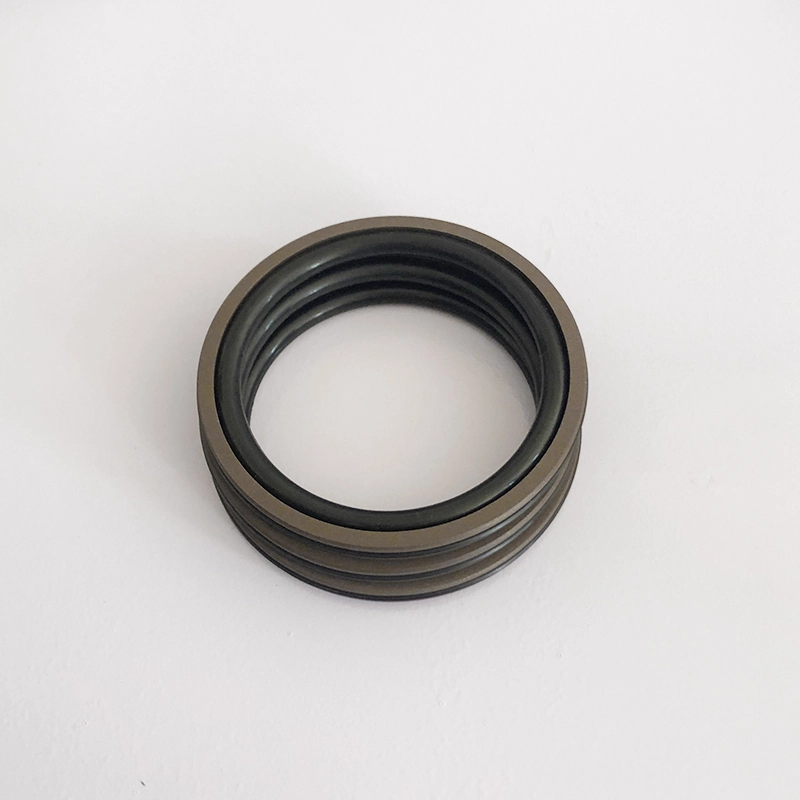

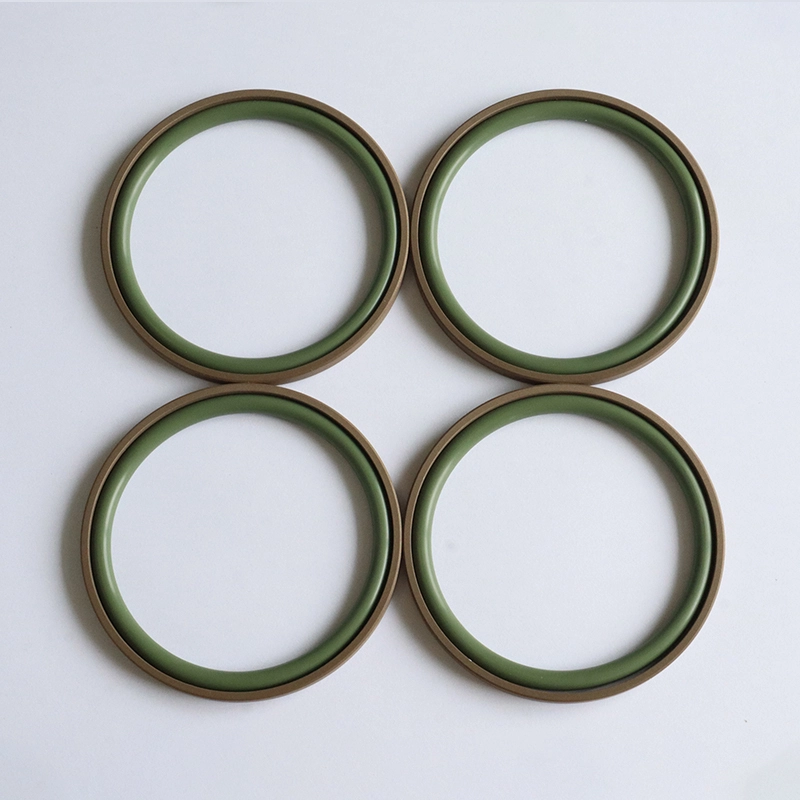

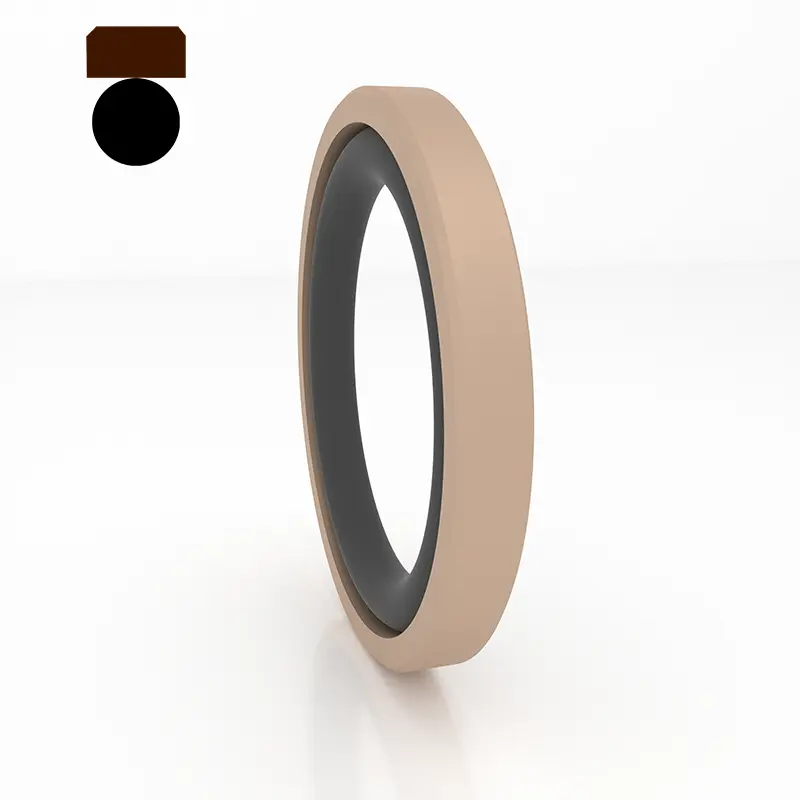

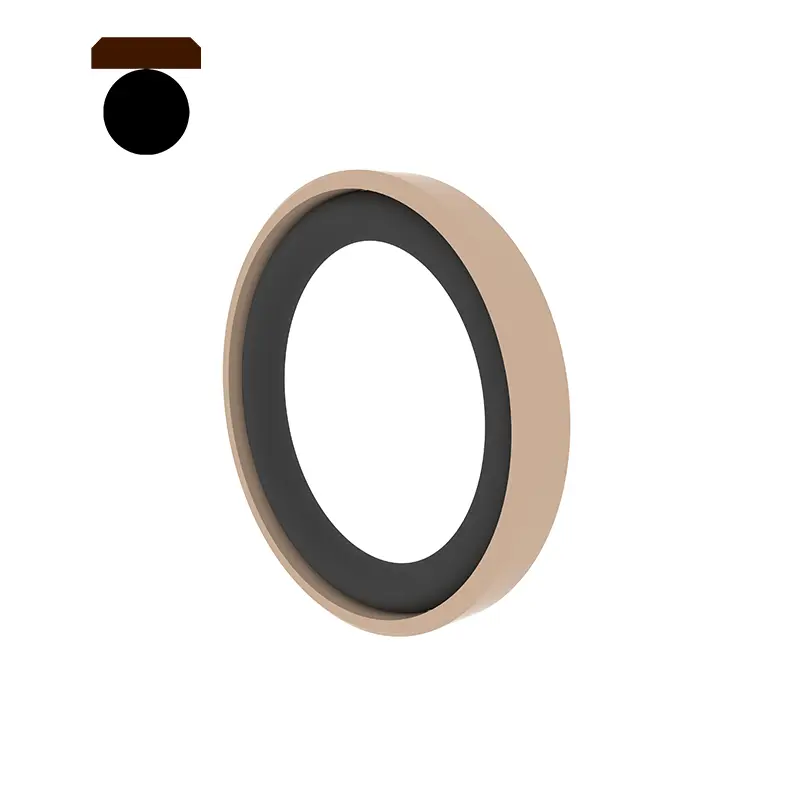

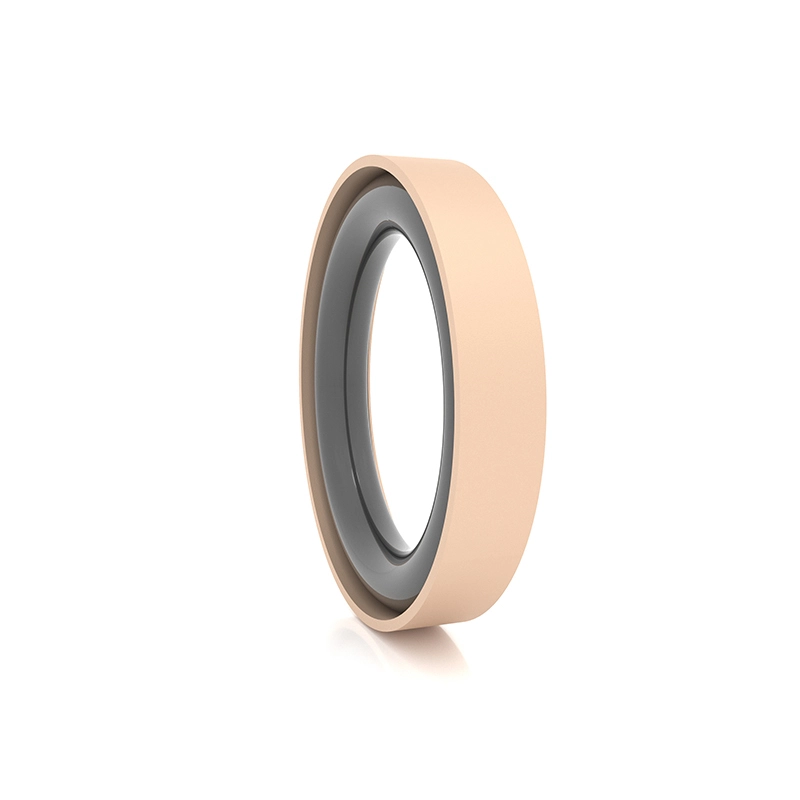

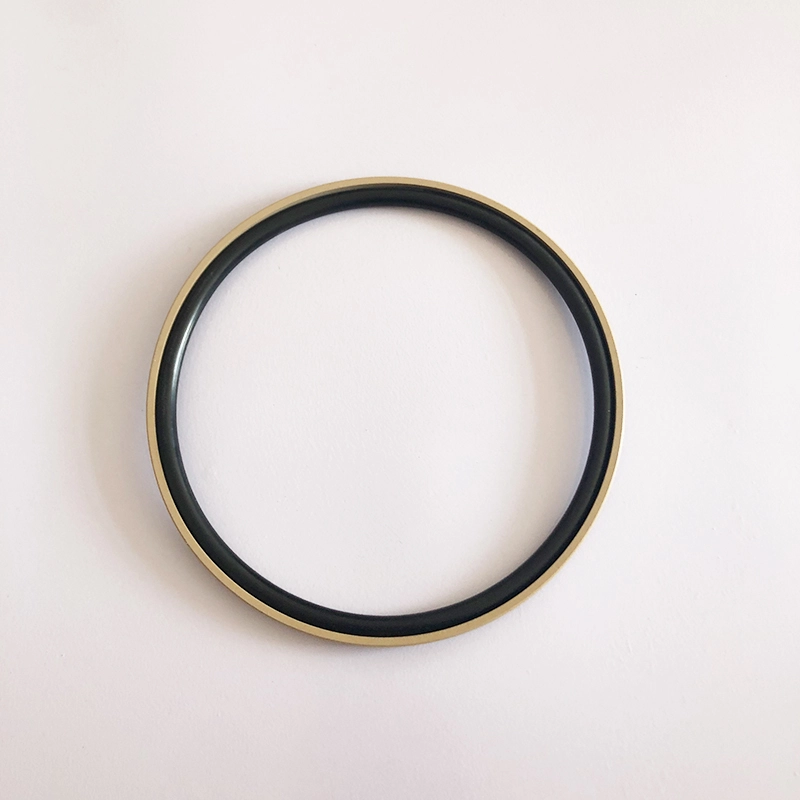

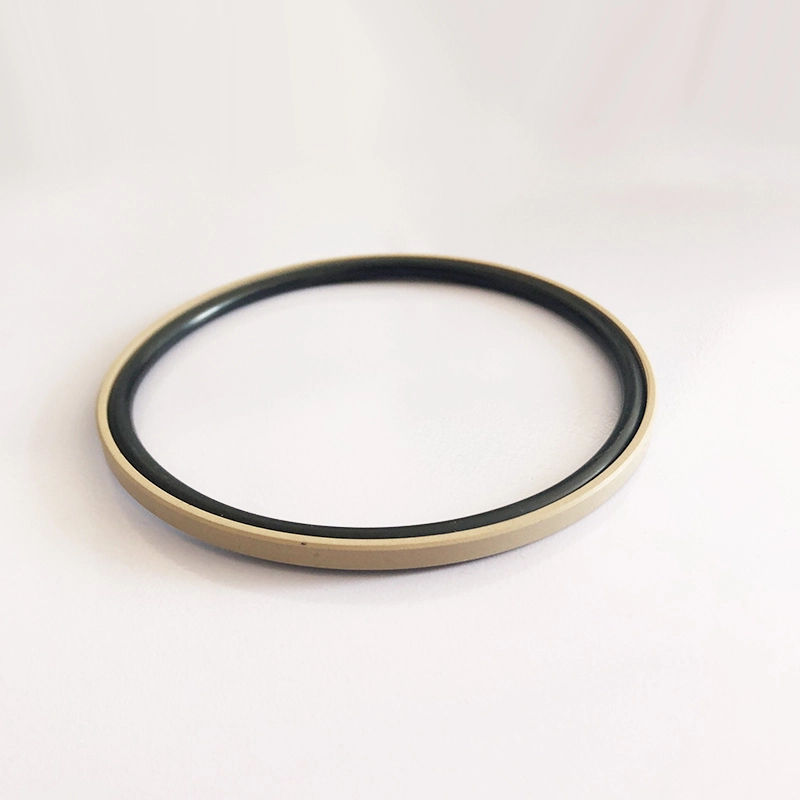

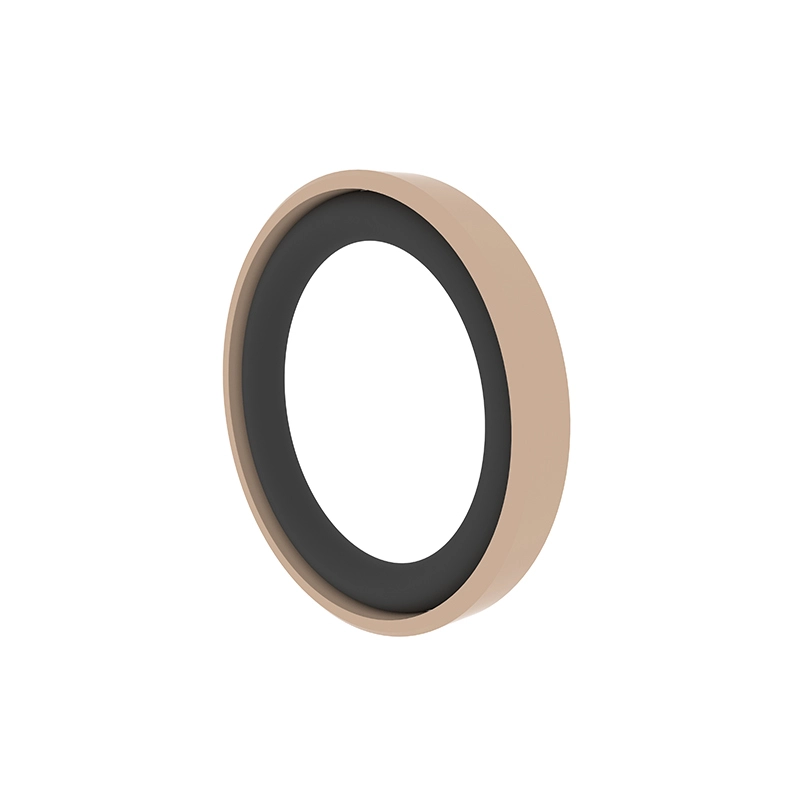

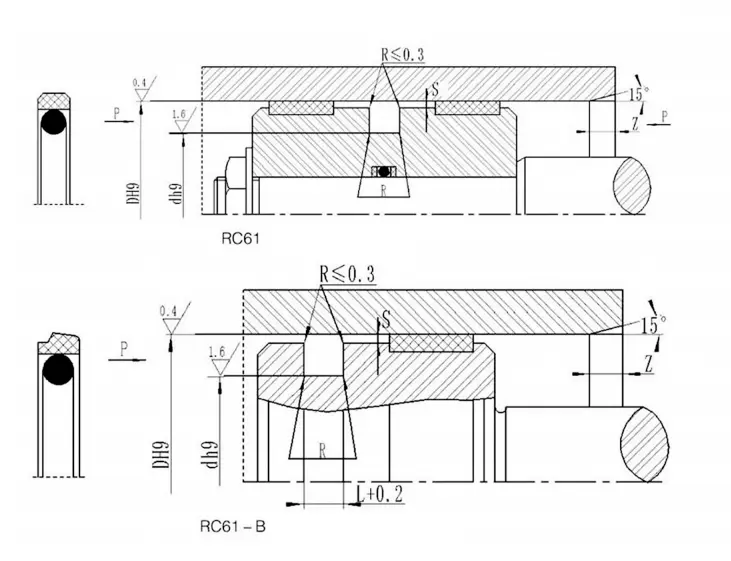

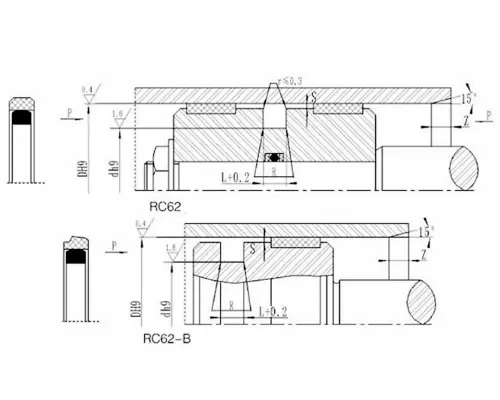

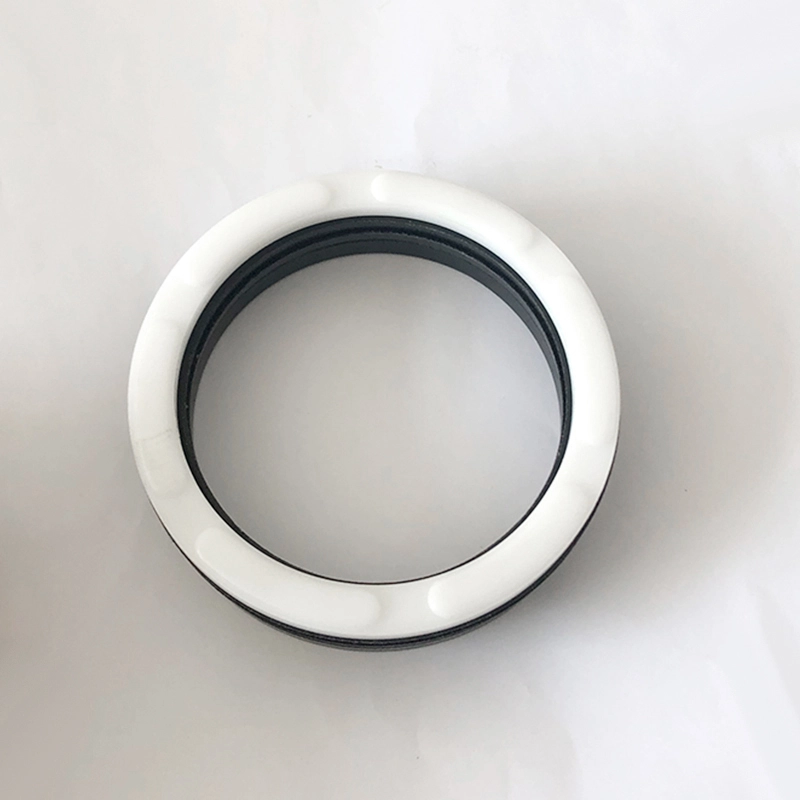

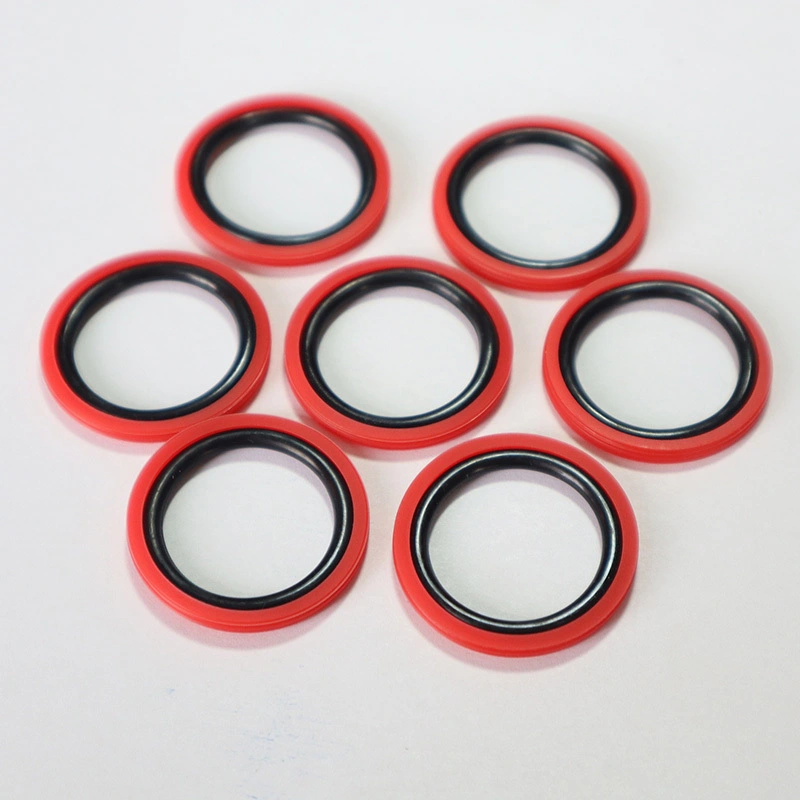

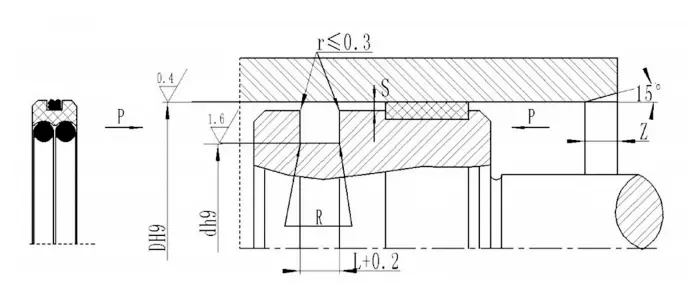

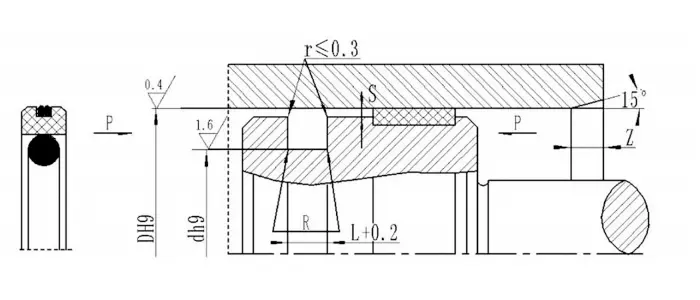

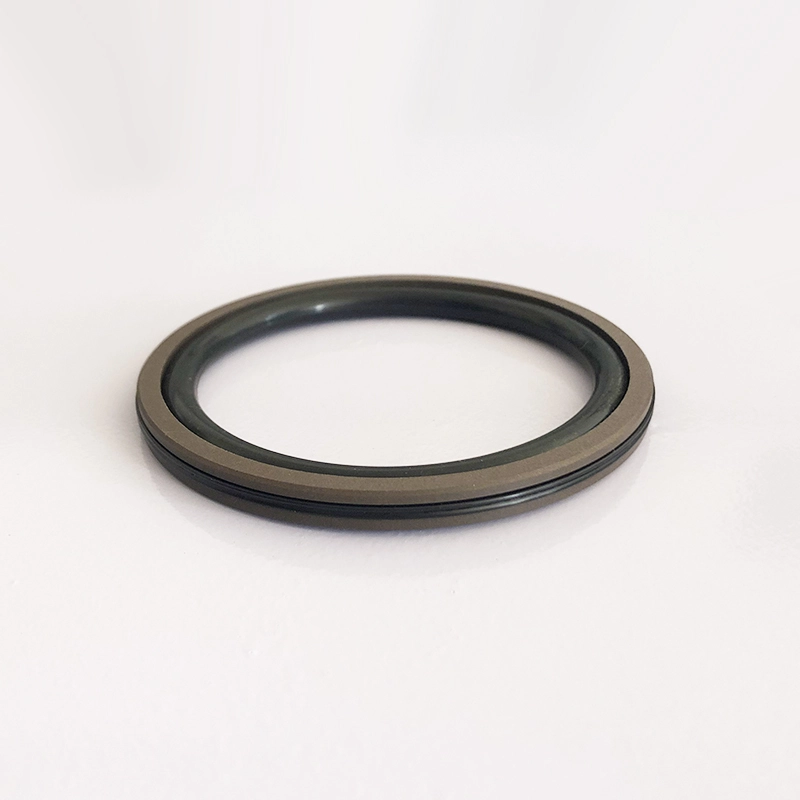

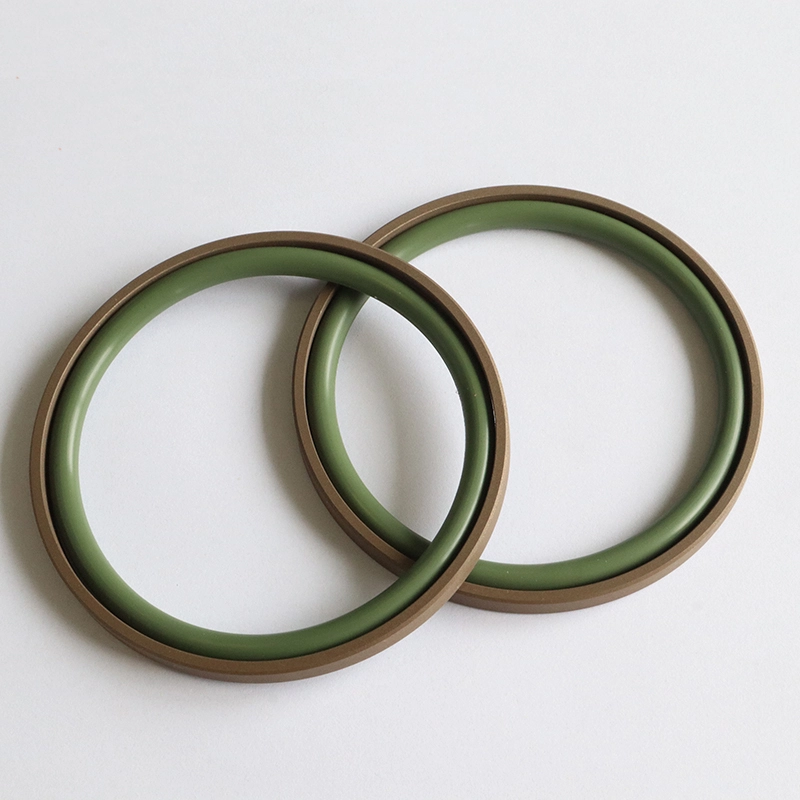

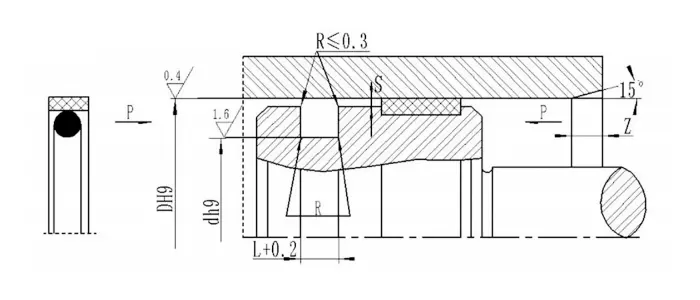

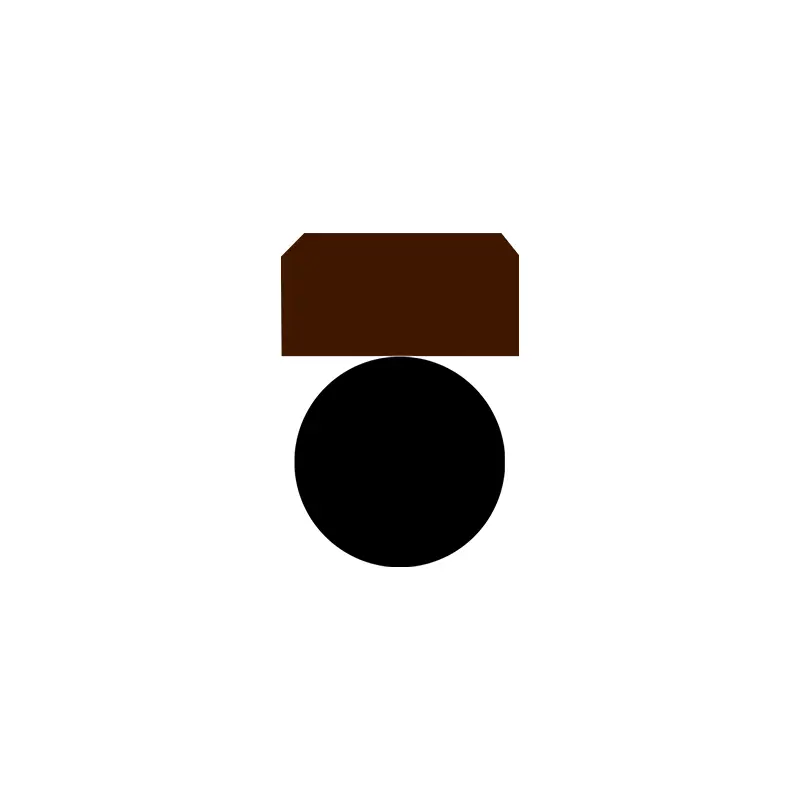

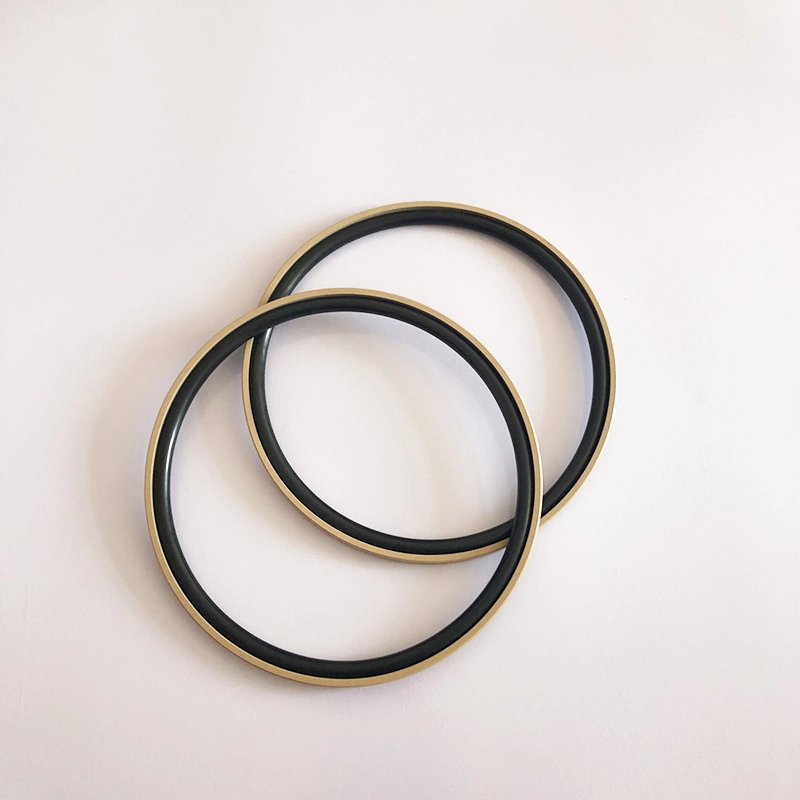

RC61 en RC62 zijn samengesteld uit een gevulde PTFE-rechthoekige afdichtingsring en een O-vormige rubberen ring, geschikt voor hydraulische heen en weer bidirectionele drukafdichting. RC61-B is samengesteld uit een gevulde PTFE-gestapelde afdichtring en een O-vormige rubberen ring, geschikt voor hydraulische heen en weer beëindigingsbeweging unidirectionele drukafdichting. RC62-B is een zware omgekeerde stapafdichting, geschikt voor het afdichten van unidirectionele drukafdichting. De O-ring biedt radiale kracht en compenseert de slijtage van de afdichtring. Het wordt over het algemeen gebruikt in combinatie met een geleiderring voor zware hydraulische apparatuur. Split (open) groeven moeten worden gebruikt voor cilinders met een diameter van minder dan 30 mm. Functies:

1. Lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving, geen kruipen;

2. Zeer hoge drukstabiliteit onder druk en barre omstandigheden;

3. Lange levensduur, kan worden gebruikt voor olievrije smeerafdichtingen;

4. kan worden gebruikt voor het afdichten van media met lage viscositeit zoals water;

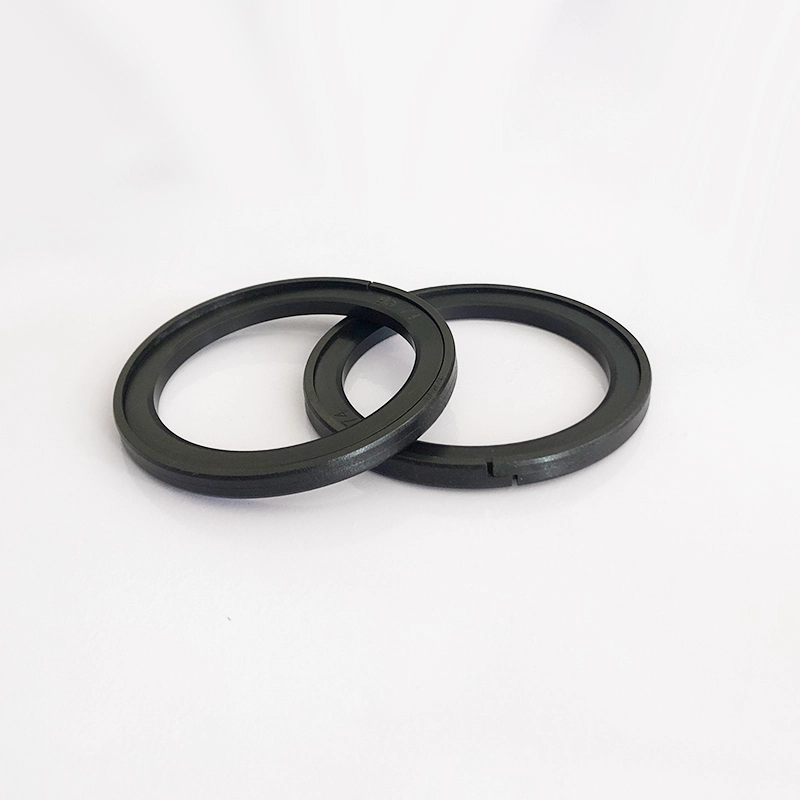

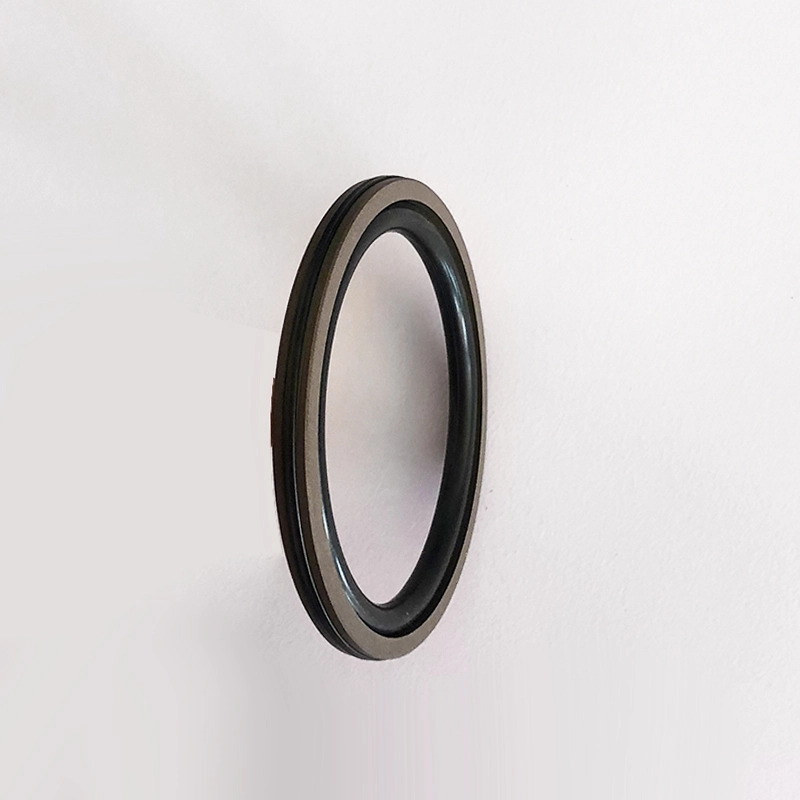

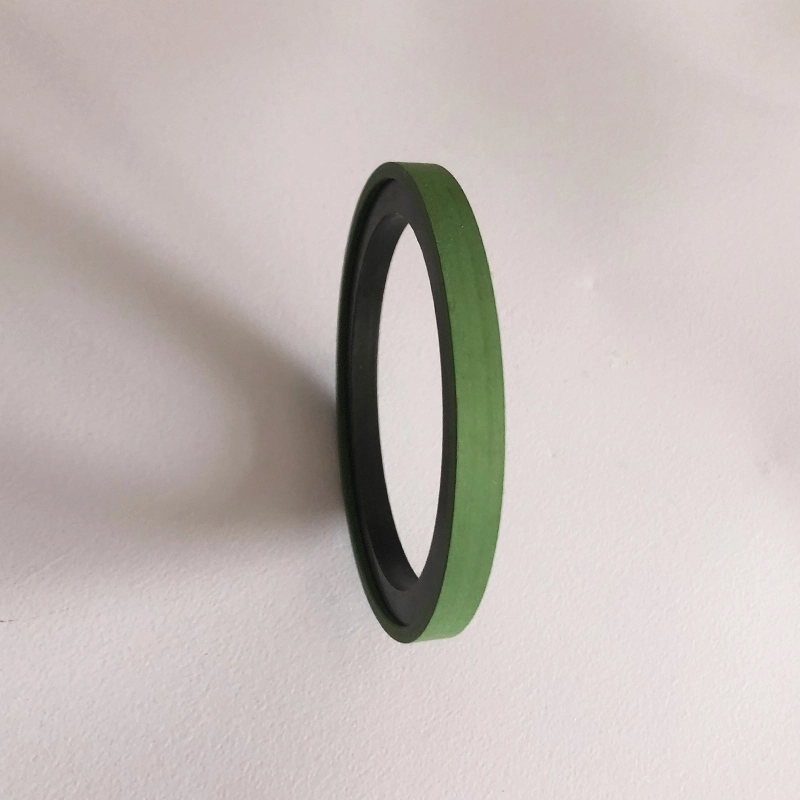

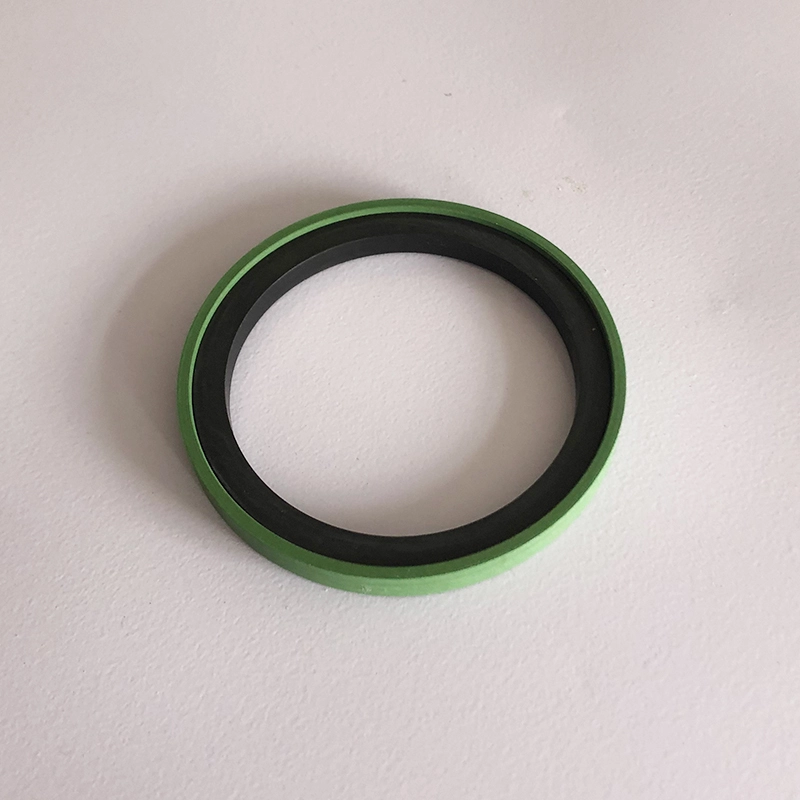

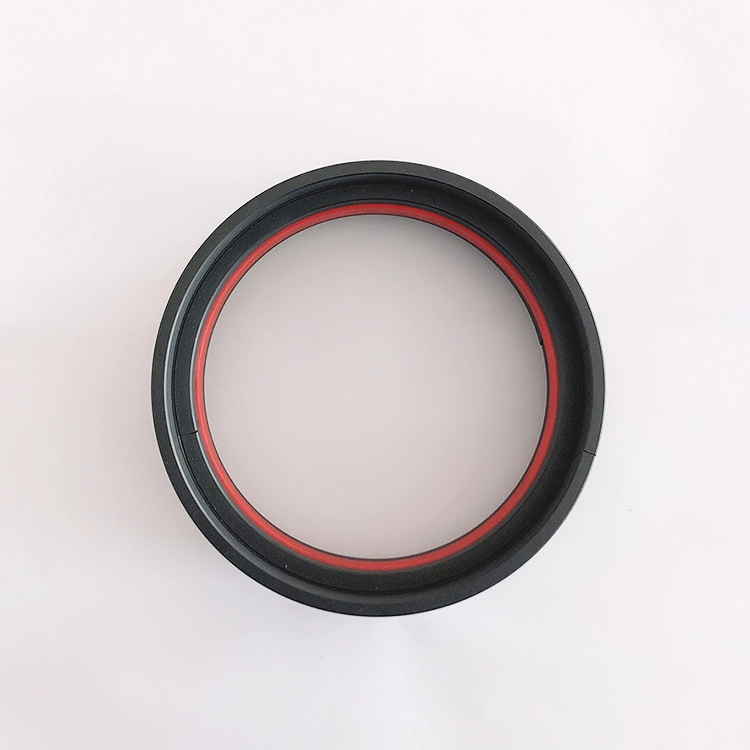

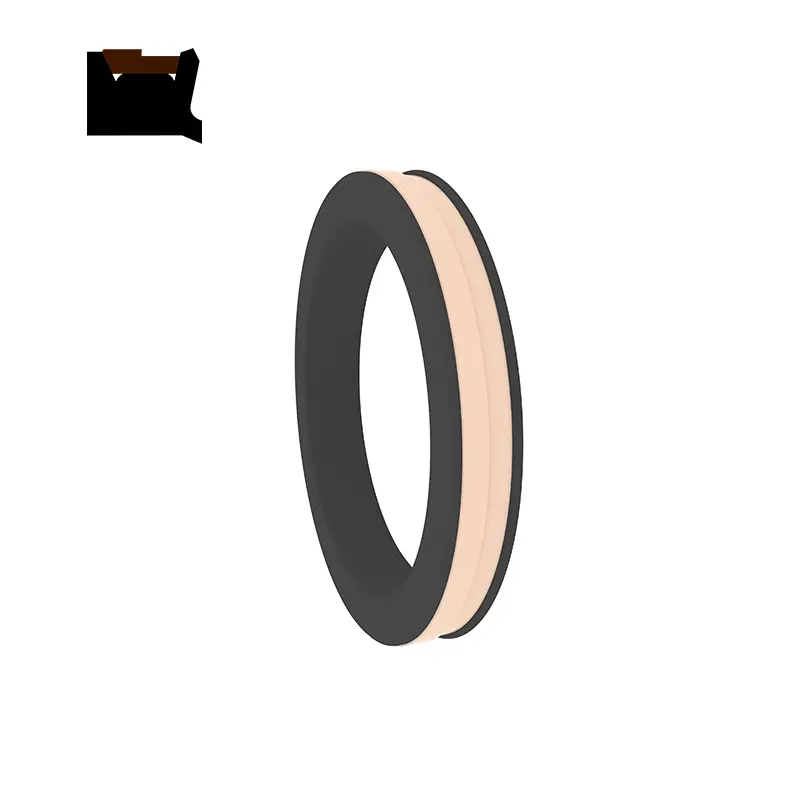

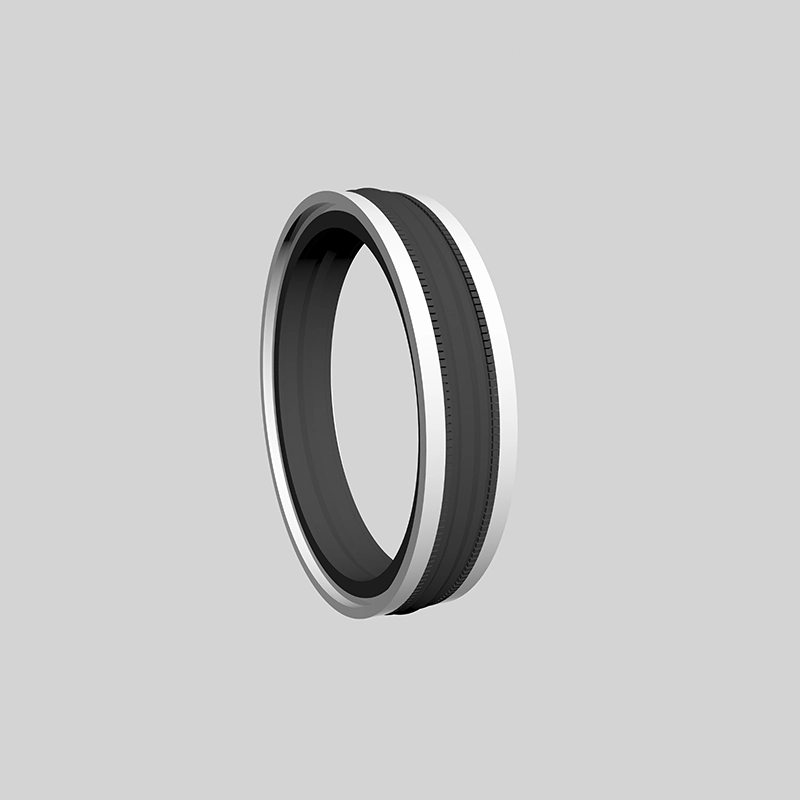

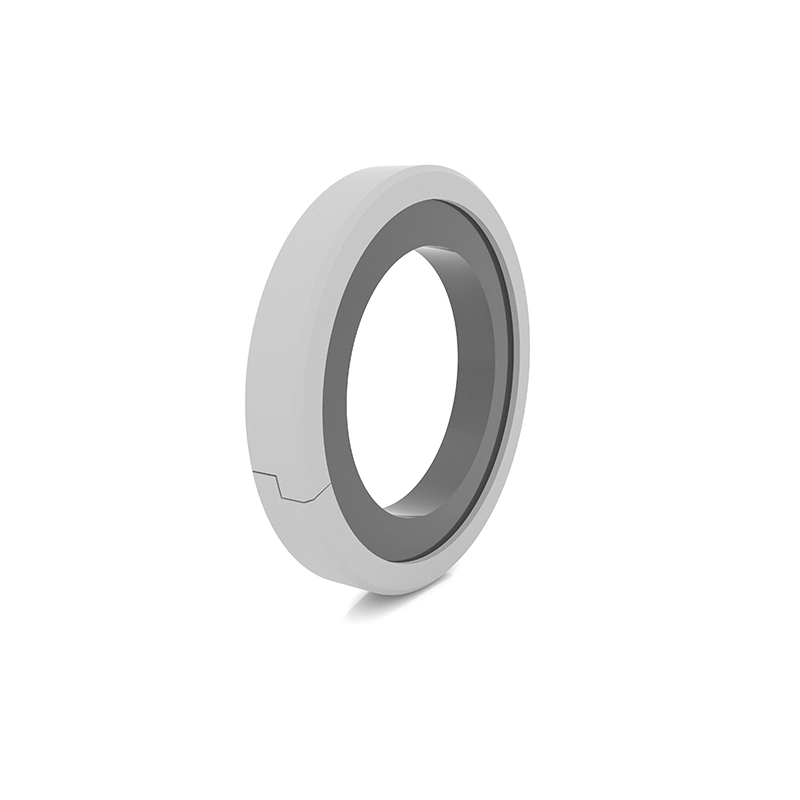

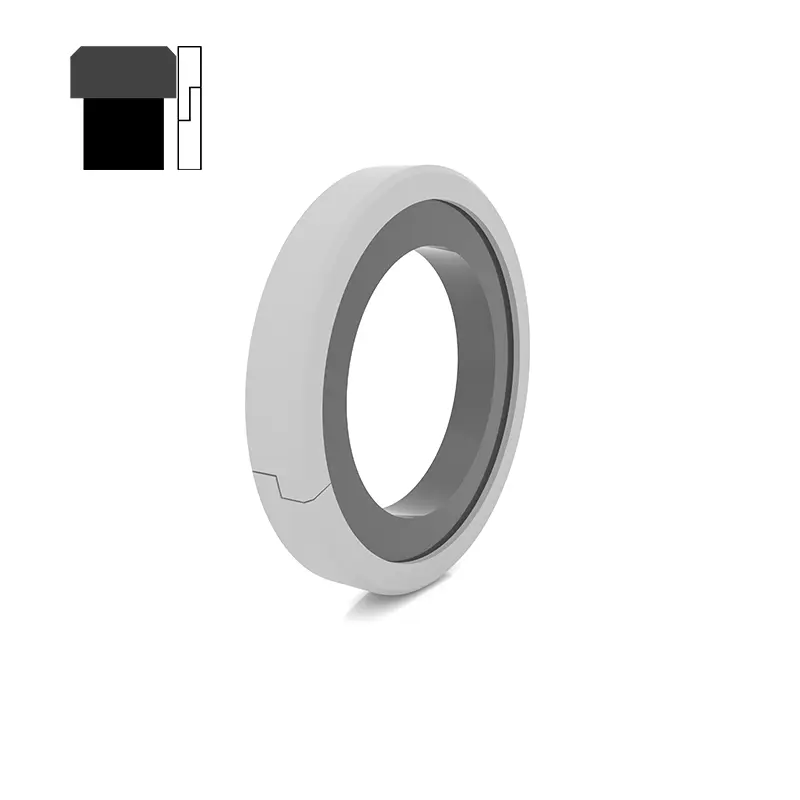

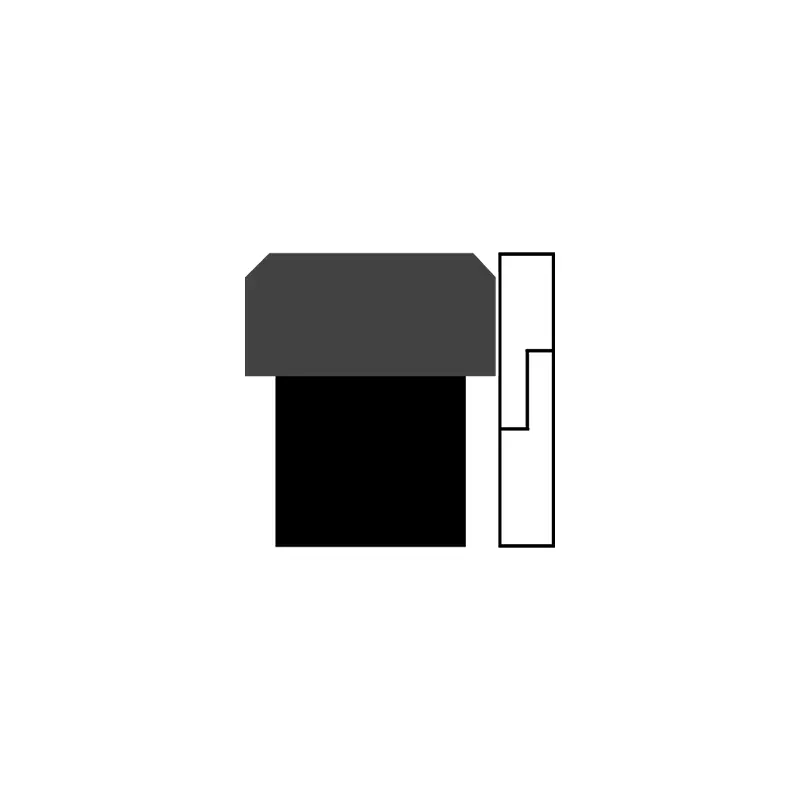

OK is samengesteld uit een thermoplastische open afdichtingsring gemaakt van speciaal materiaal en een rechthoekige rubberen ring, die geschikt is voor hydraulische heen en weer een bidirectionele drukafdichting. De rubberen ring zorgt voor radiale kracht en compenseert de slijtage van de afdichtring. Aangezien de afdichtring een open structuur aanneemt, is het probleem dat de GLYD -ring nodig heeft om speciaal gereedschap te installeren opgelost. Functies:

1. Lage wrijving, kleine startweerstand, gladde beweging, geen kruipen;

2. Zeer hoge drukstabiliteit onder druk en barre omstandigheden;

3. Eenvoudige en handige installatie, geen assemblagetools vereist;

4. kan worden gebruikt voor het afdichten van media met lage viscositeit zoals water;

5. Goede anti-extrusieprestaties, waardoor een grotere extrusiekloof mogelijk is.

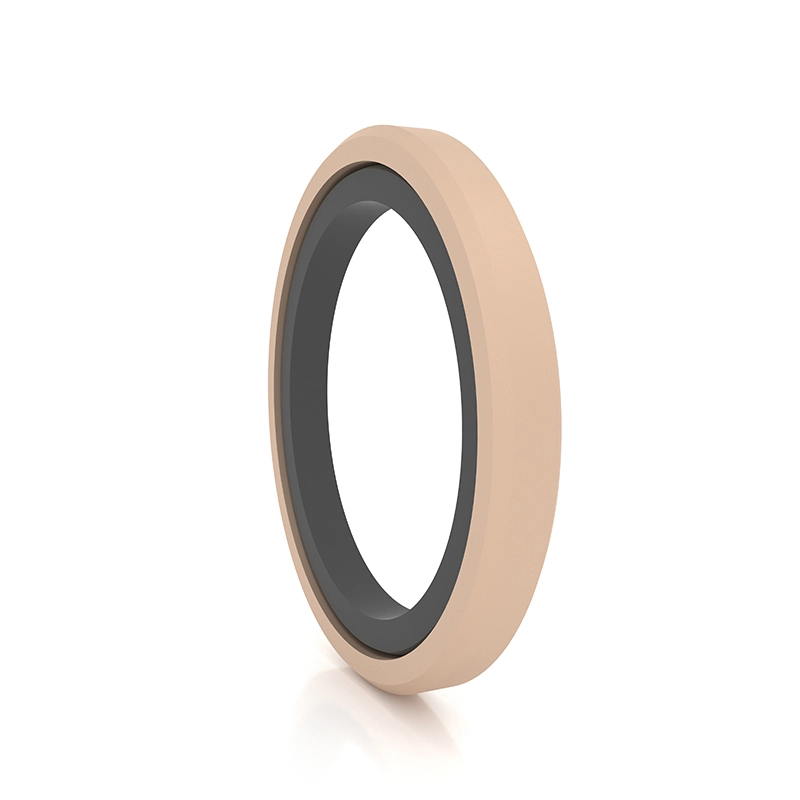

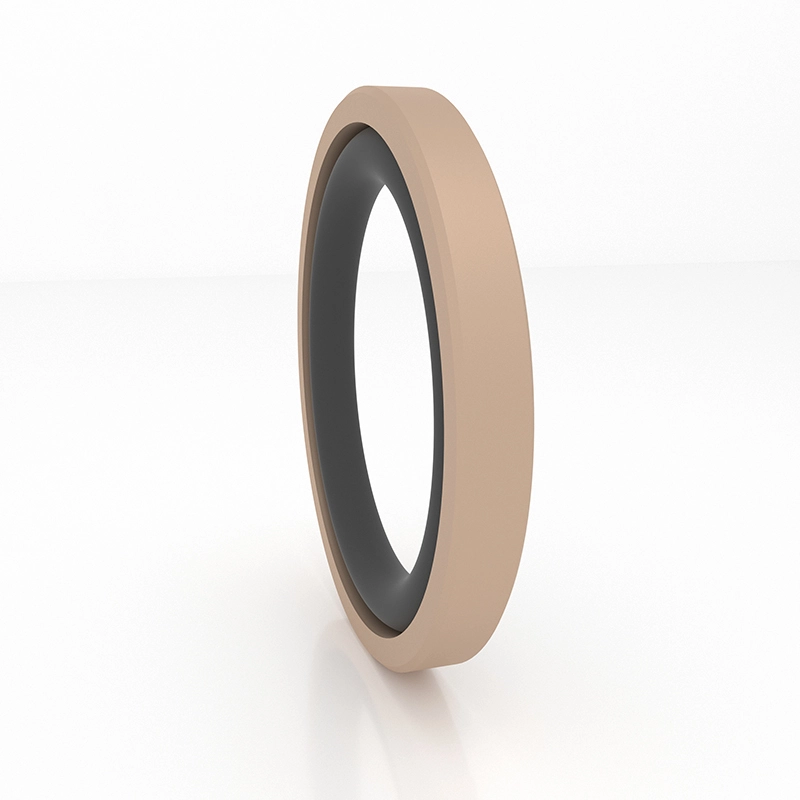

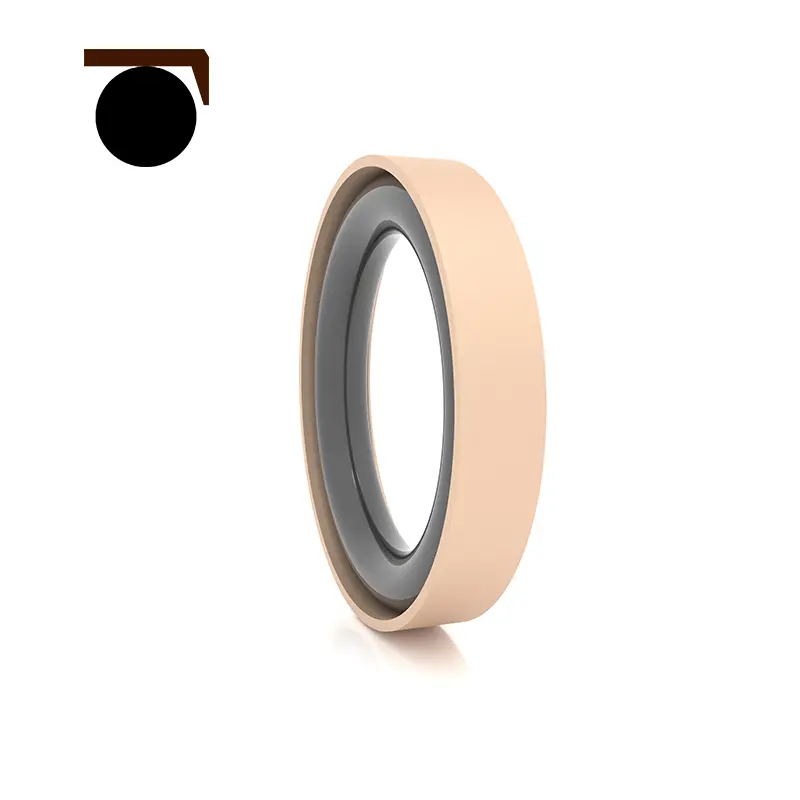

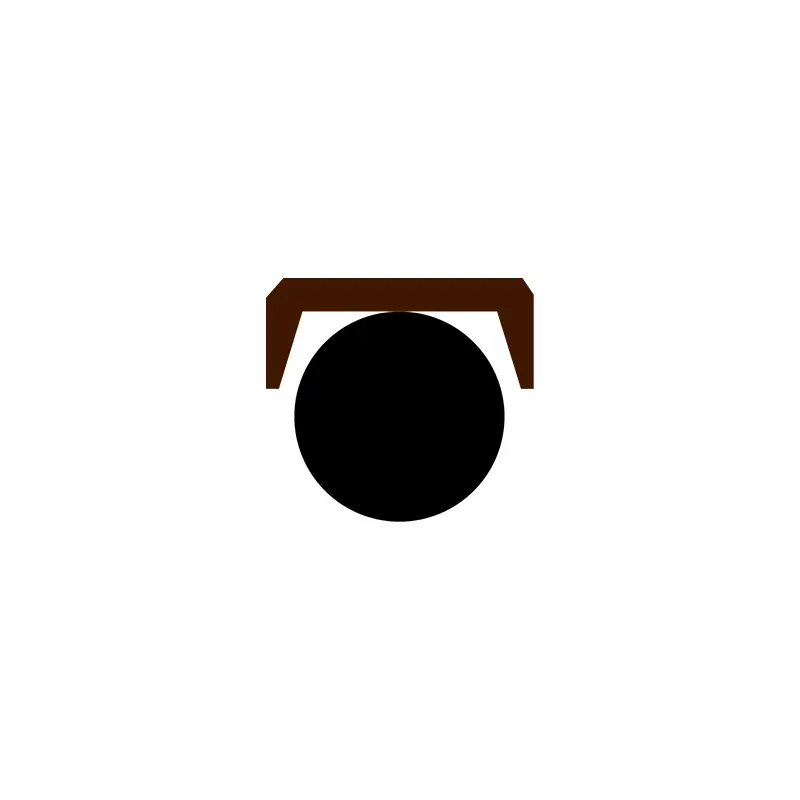

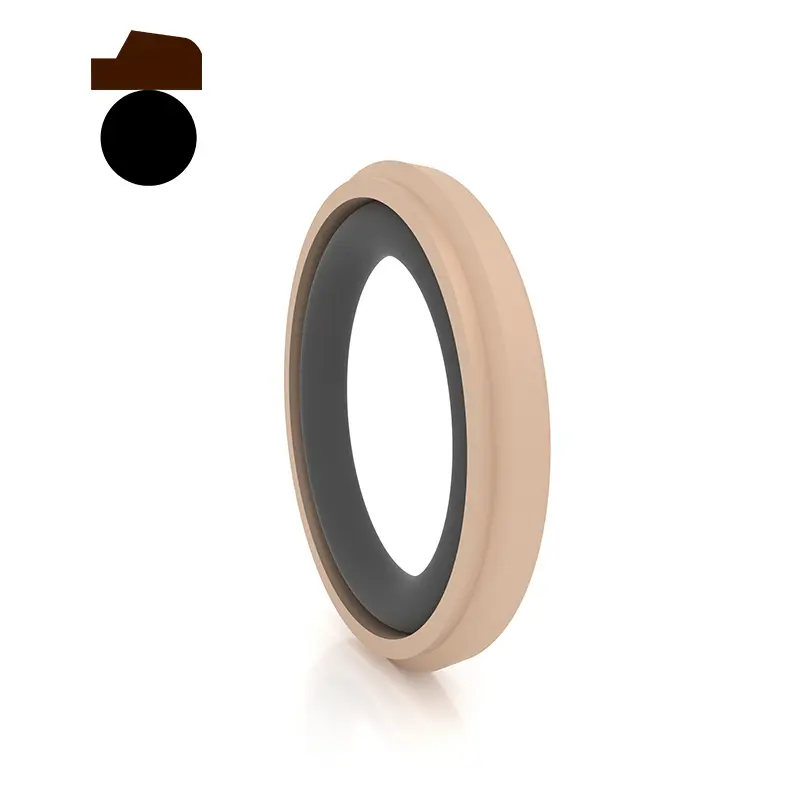

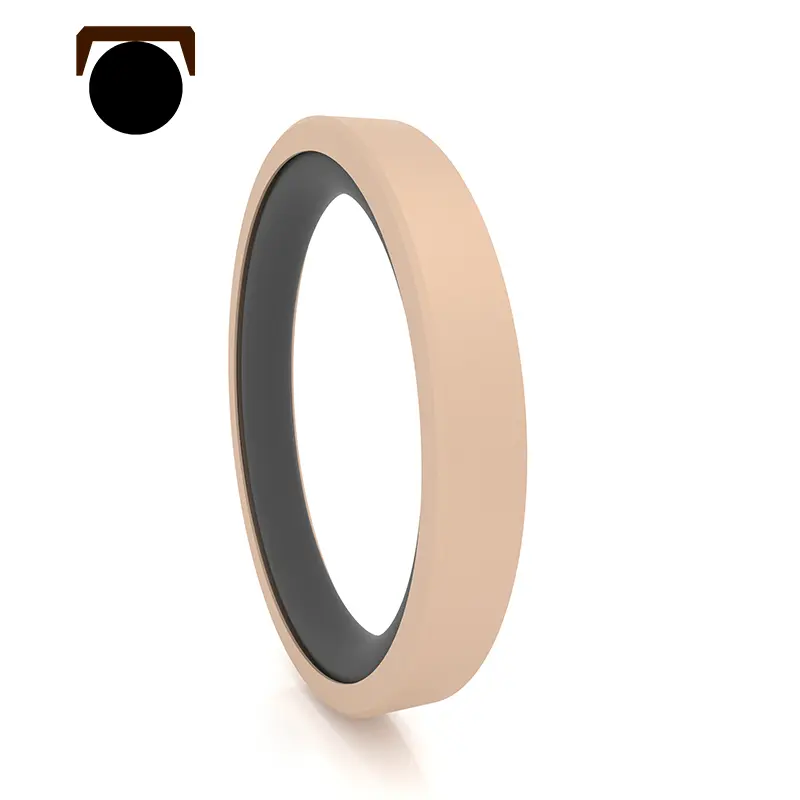

RC63 is samengesteld uit een PTFE-dopvormige afdichtring en een O-vormige rubberen ring, die geschikt is voor hydraulische en pneumatische heen en weer een bidirectionele drukafdichting. De O-vormige ring zorgt voor radiale kracht en compenseert de slijtage van de afdichtring. Omdat de afdichtring een dun lipontwerp aanneemt, is de vervolgcompensatiemogelijkheid goed, dus de afdichtingsprestaties zijn goed en kan deze worden geïnstalleerd in de GB12350-ringgroef. Split (open) groeven moeten worden gebruikt voor cilinderdiameters minder dan 30 mm. Functies:

1. Het kan worden gebruikt voor zowel hydraulisch als pneumatisch en kan worden gebruikt voor bidirectionele drukafdichting;

2. Lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving, geen kruipen;

3. Lange levensduur, kan worden gebruikt voor olievrije smeerafdichtingen;

Kleine structurele ruimte, eenvoudige installatie en onderhoud;

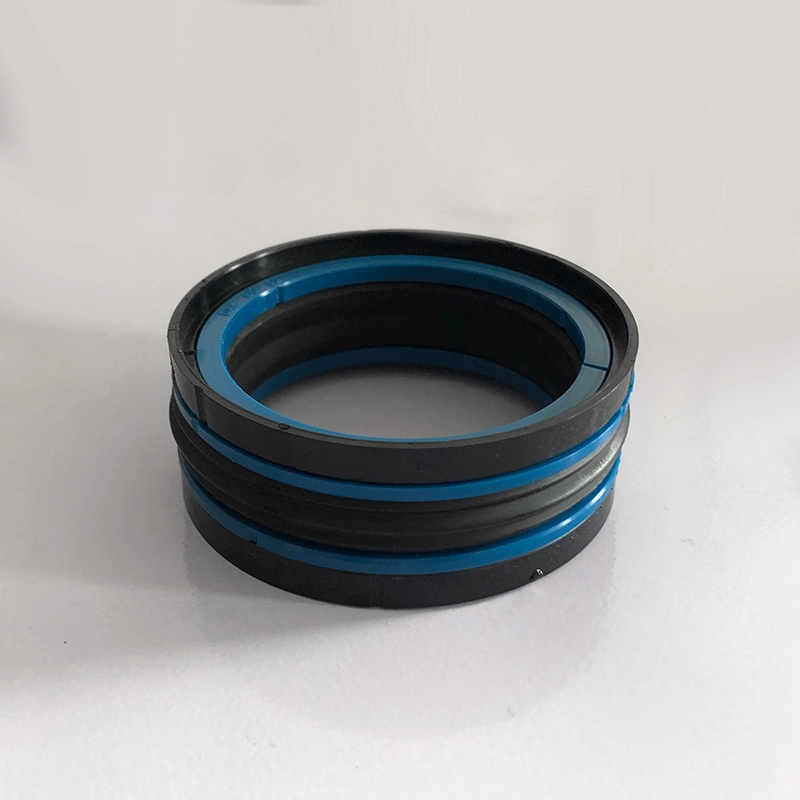

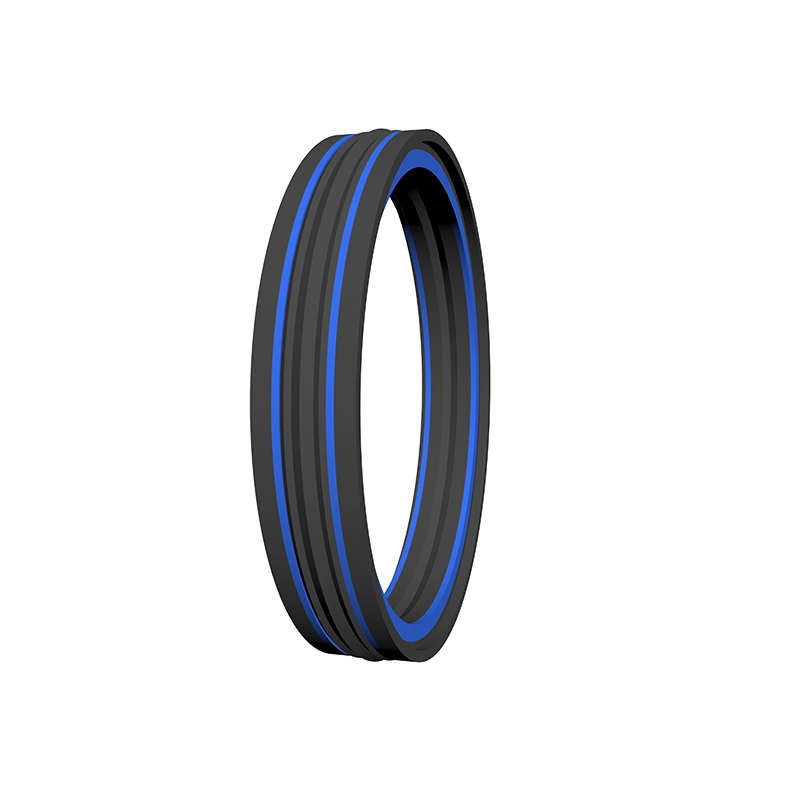

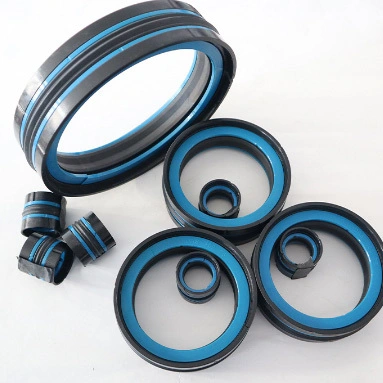

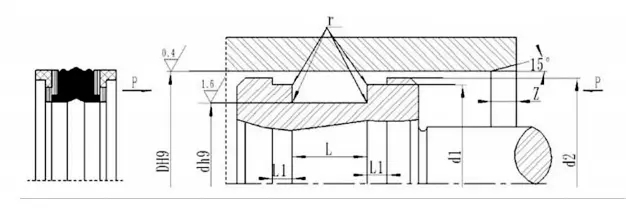

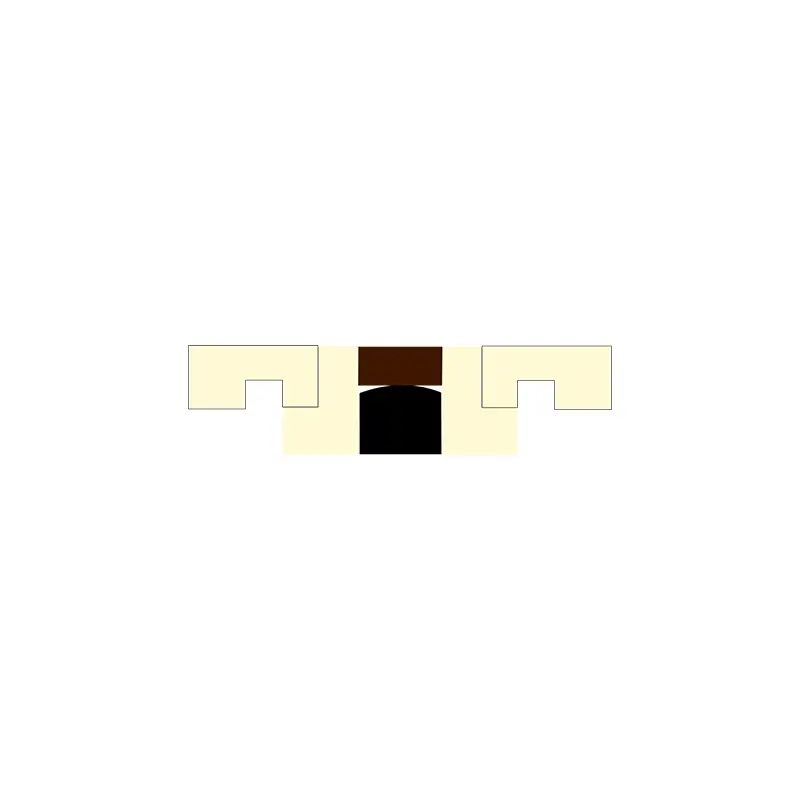

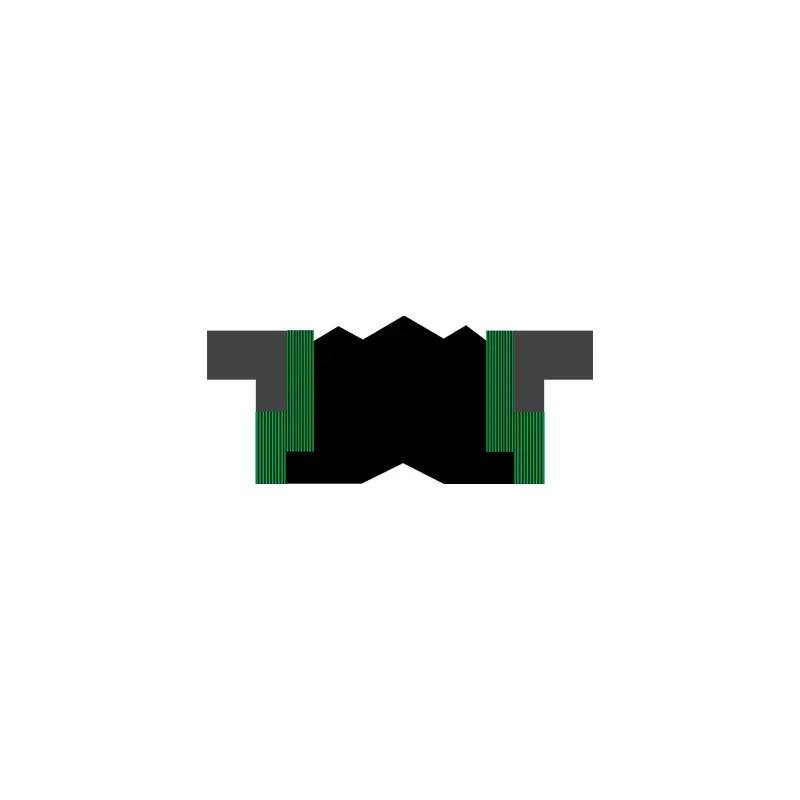

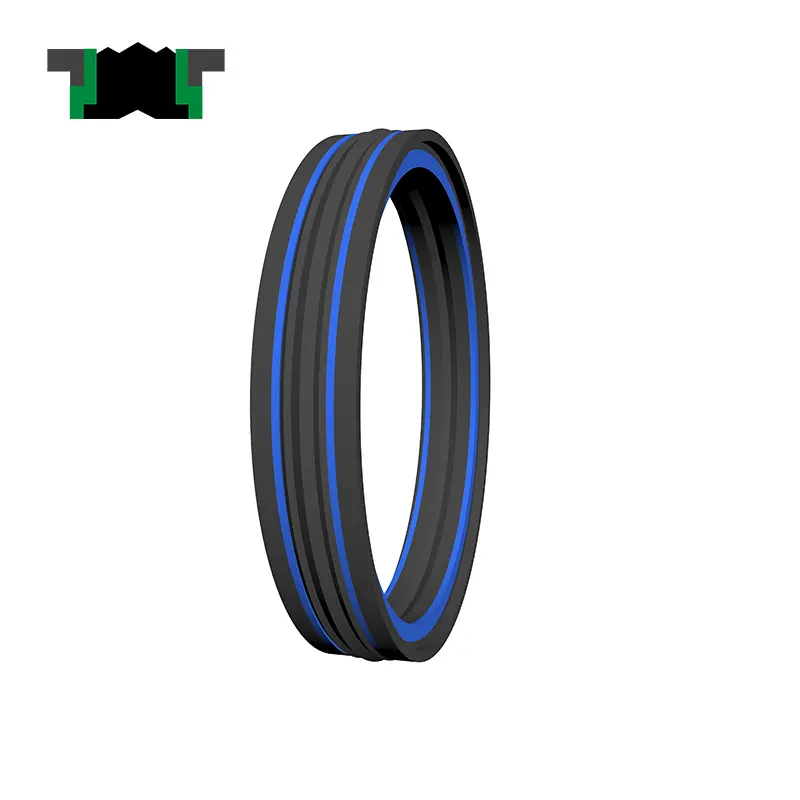

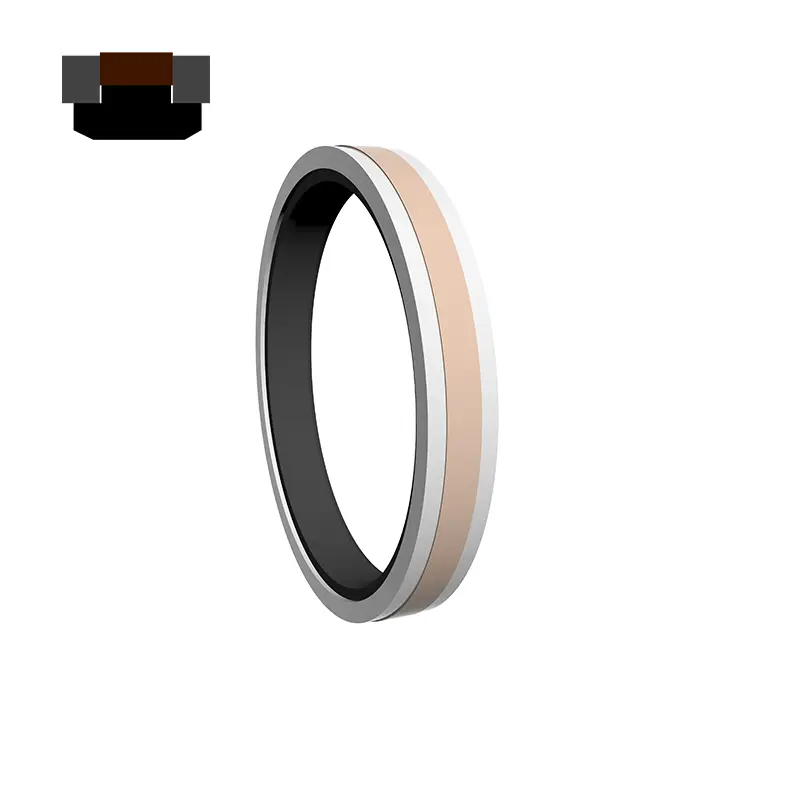

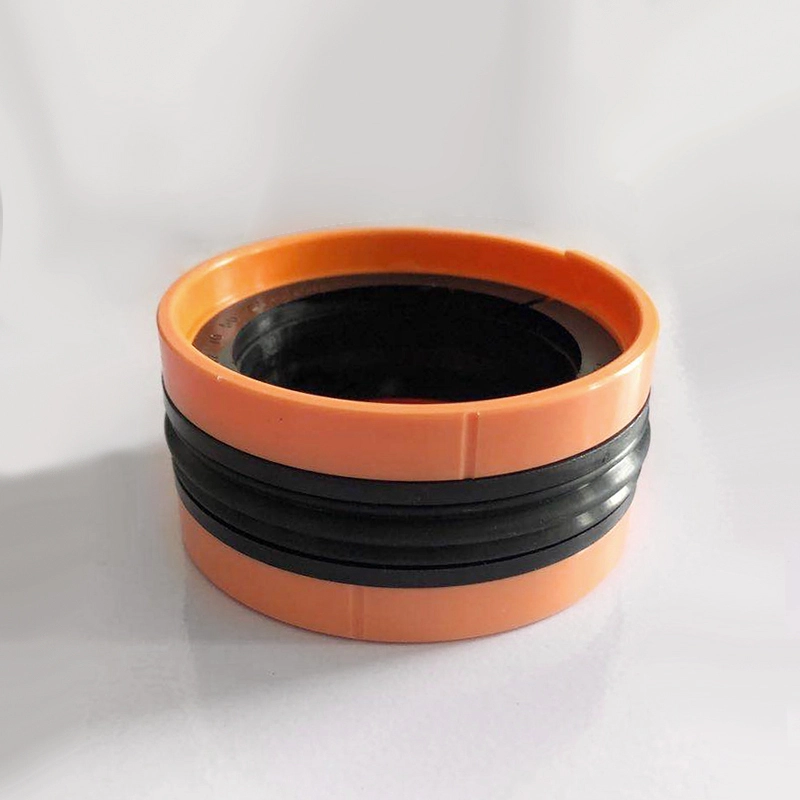

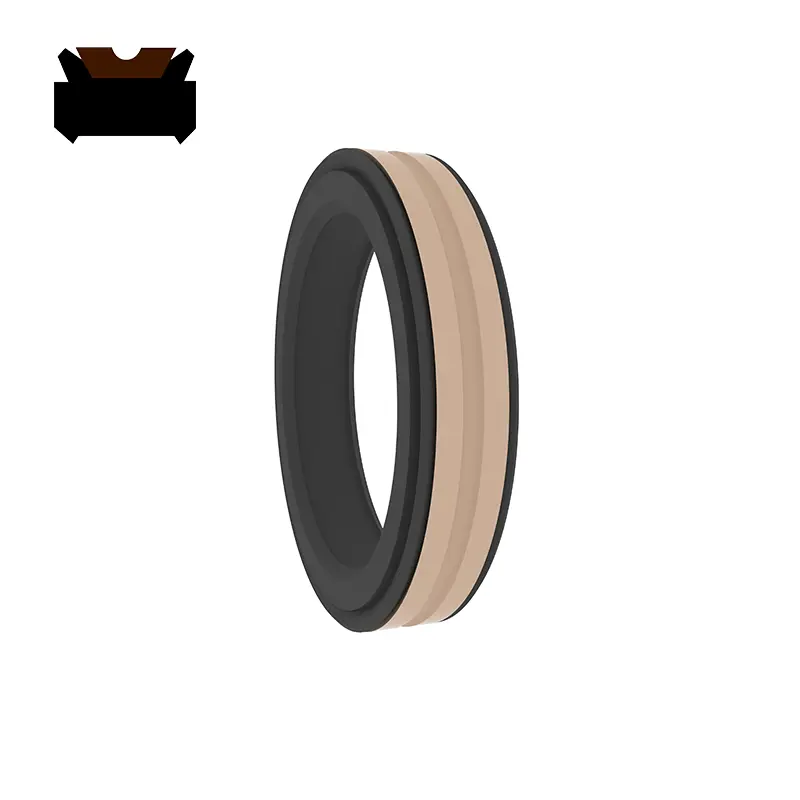

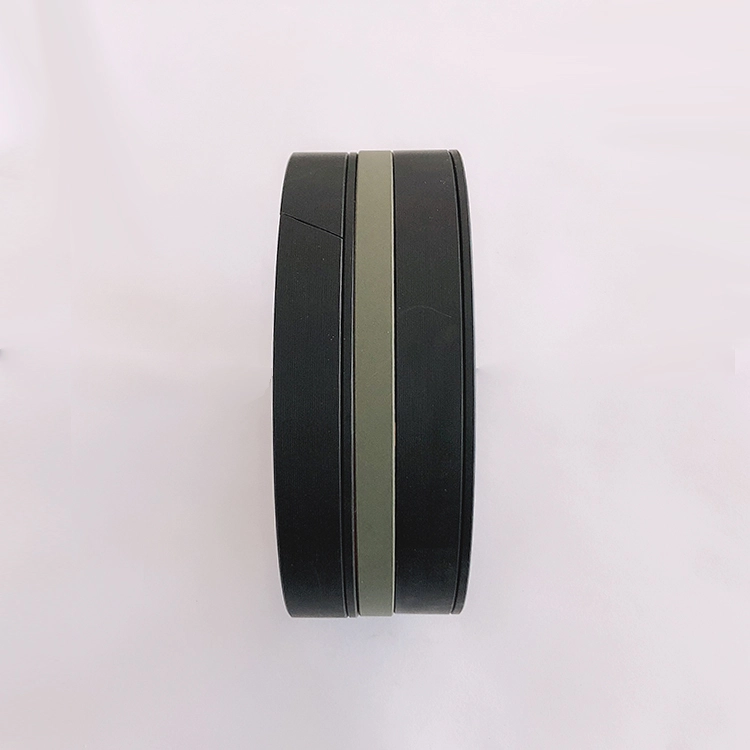

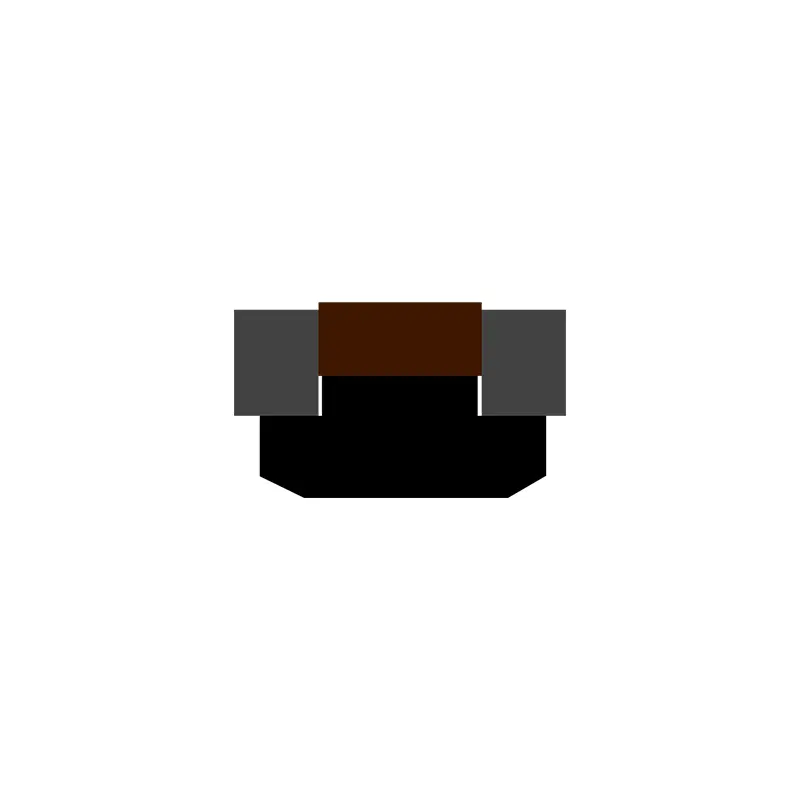

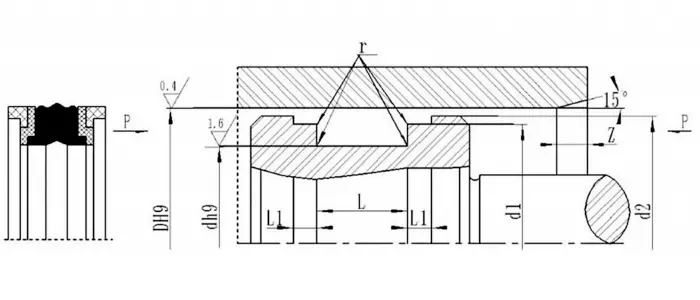

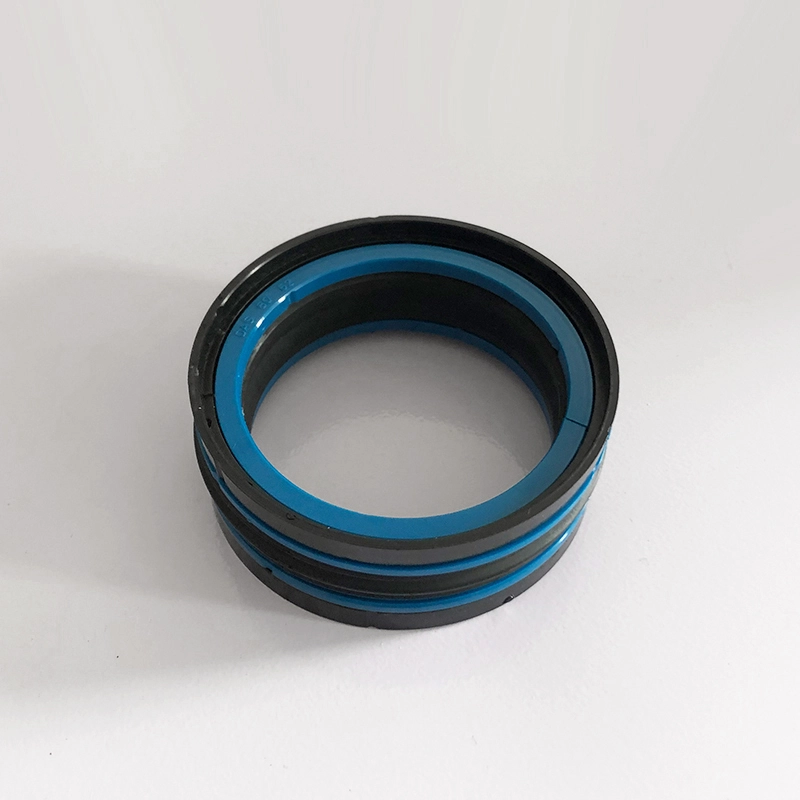

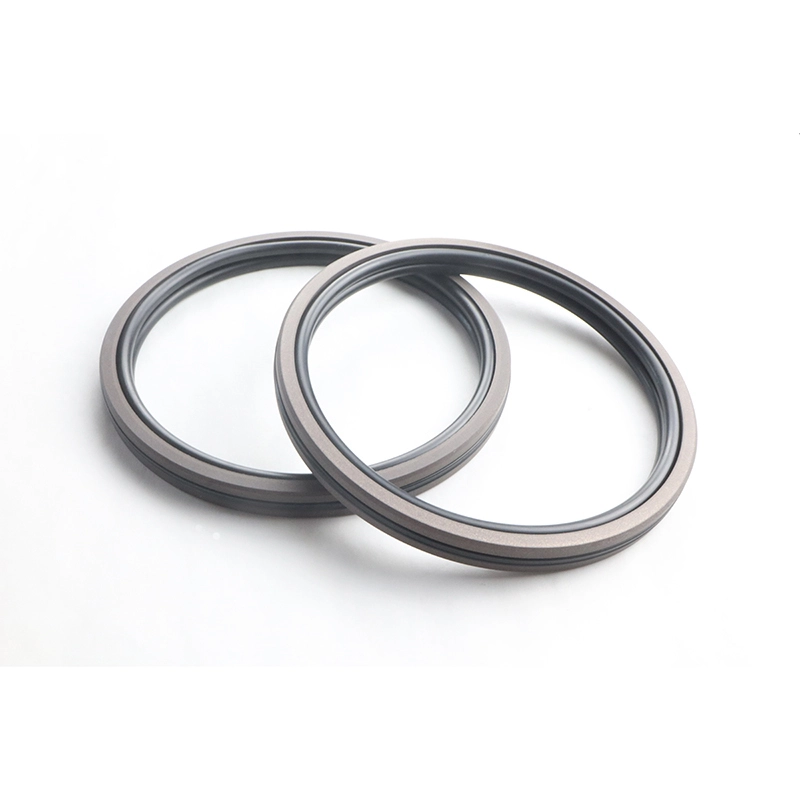

KDAS, TPM (speciale vorm) is een compressiezuigerafdichting met vijf combinatie, bestaande uit een rubberafdichtelement, twee borgringen en twee geleideringen. Geschikt voor bidirectionele drukzuigerafdichting. Functies:

1. Goede afdichting, hoge betrouwbaarheid, compacte structuur;

2. zal niet worden geperst in de radiale kloof;

3. Eenvoudige installatie, integrale zuigerinstallatie;

De speciale geometrische vorm van het NBR -afdichtingselement voorkomt dat het tijdens de installatie in de groef draait.

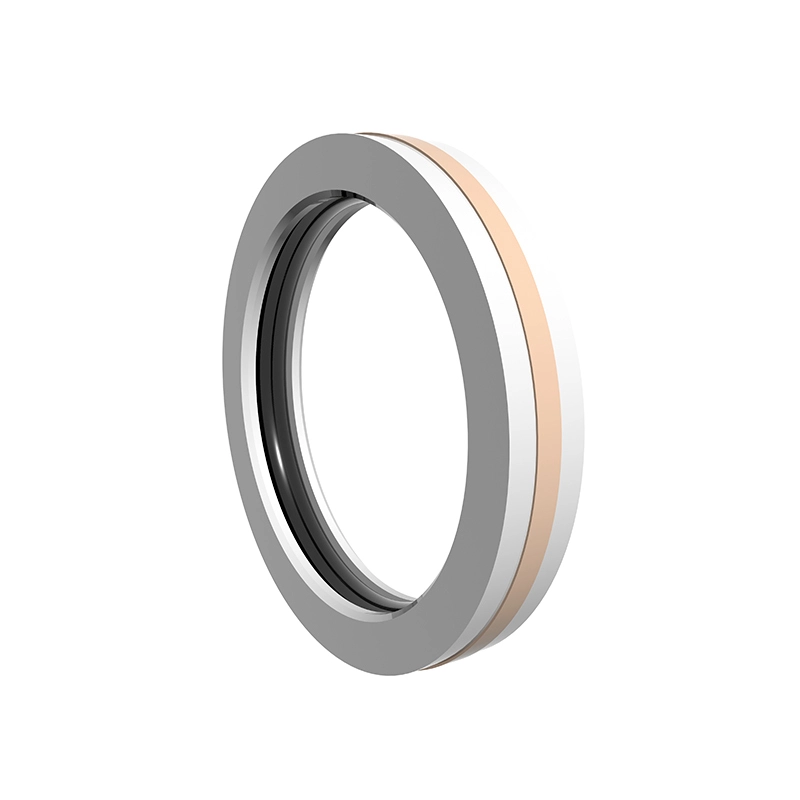

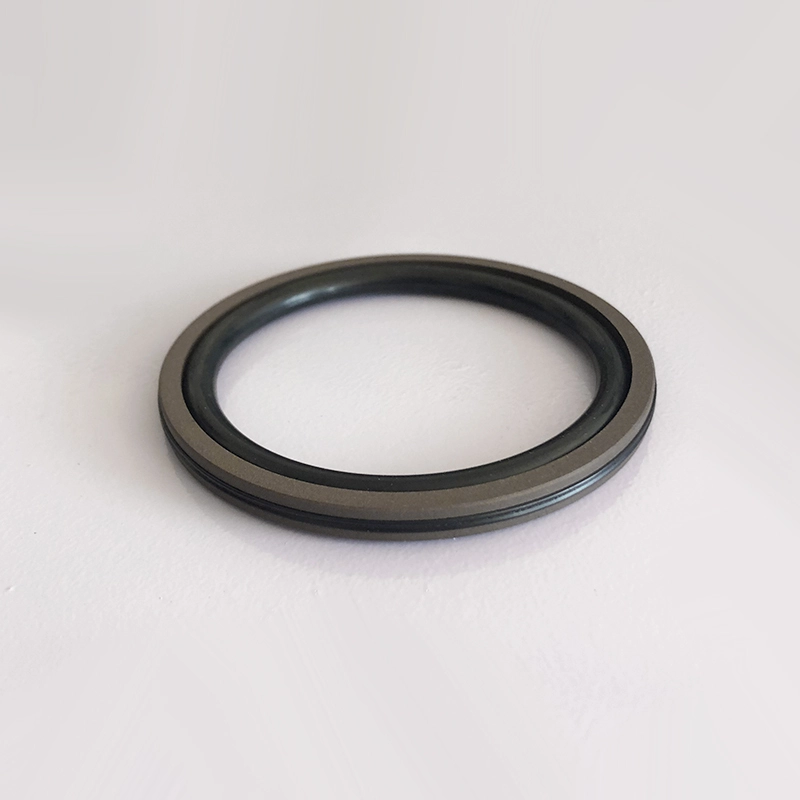

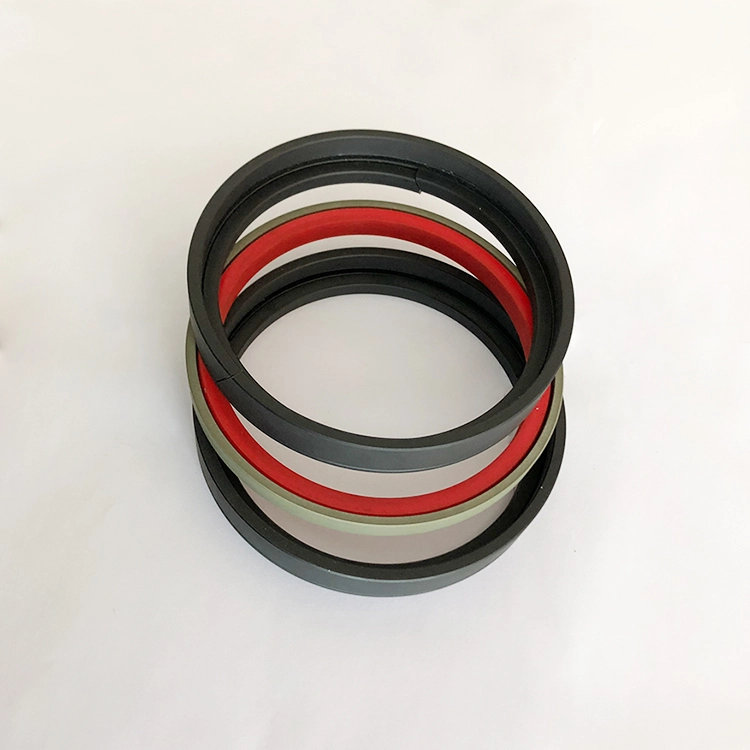

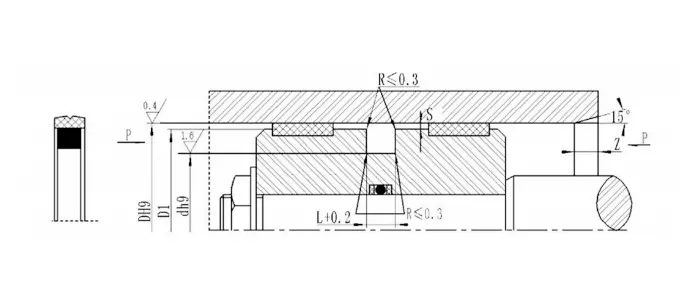

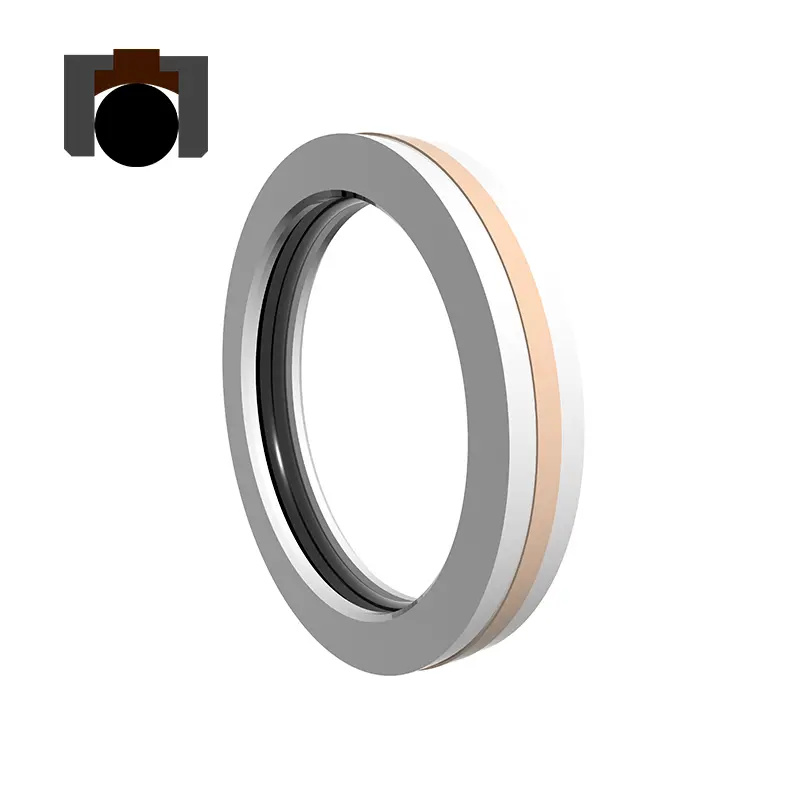

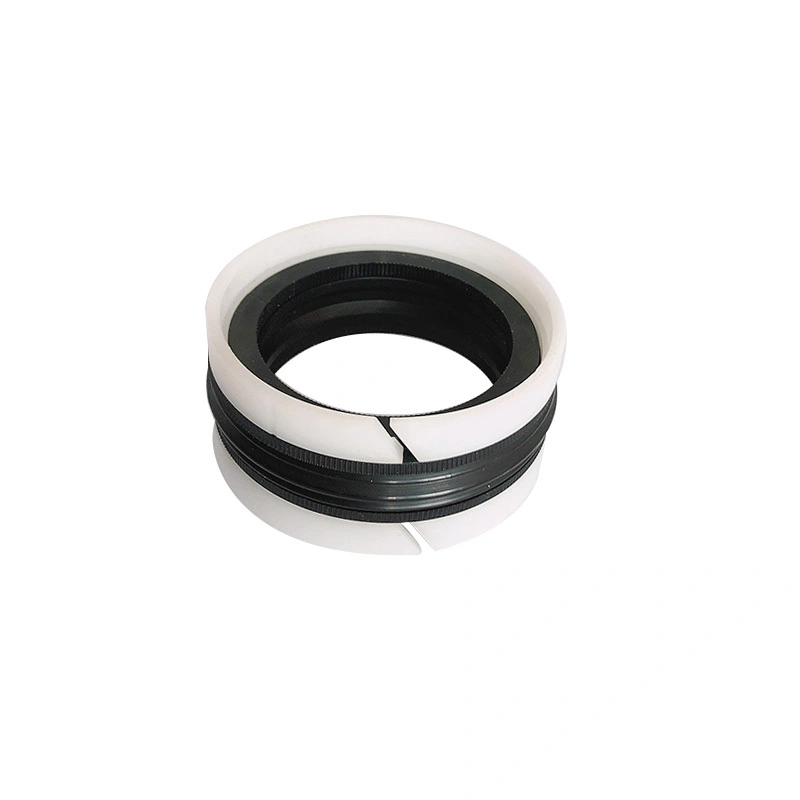

GDKK bestaat uit twee geleidingsringen, twee borgringen, een elastische rubberen ring en een afdichtring. De gidsring speelt een positionerings- en leidende rol. De borgring speelt een ondersteunende en positioneringsrol, de elastische rubberen ring biedt elastische kracht en compenseert het verlies van de afdichtring. De afdichtring werkt samen met het binnengat van de oliecilinder om een ​​afdichtingseffect te produceren, dat geschikt is voor de bidirectionele drukafdichting van de oliecilinderzuiger. Het heeft een goed afdichtingseffect, zelfs onder harde werkomstandigheden. Functies:

1. Lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving, geen kruipen;

2. Zeer hoge drukstabiliteit onder druk en barre omstandigheden;

3. Hoog leven, kan worden gebruikt voor afdichting in slechte smeeromstandigheden;

4. kan worden gebruikt voor het afdichten van media met lage viscositeit zoals water;

Uitstekende afdichtingsprestaties met hoge en lage druk.

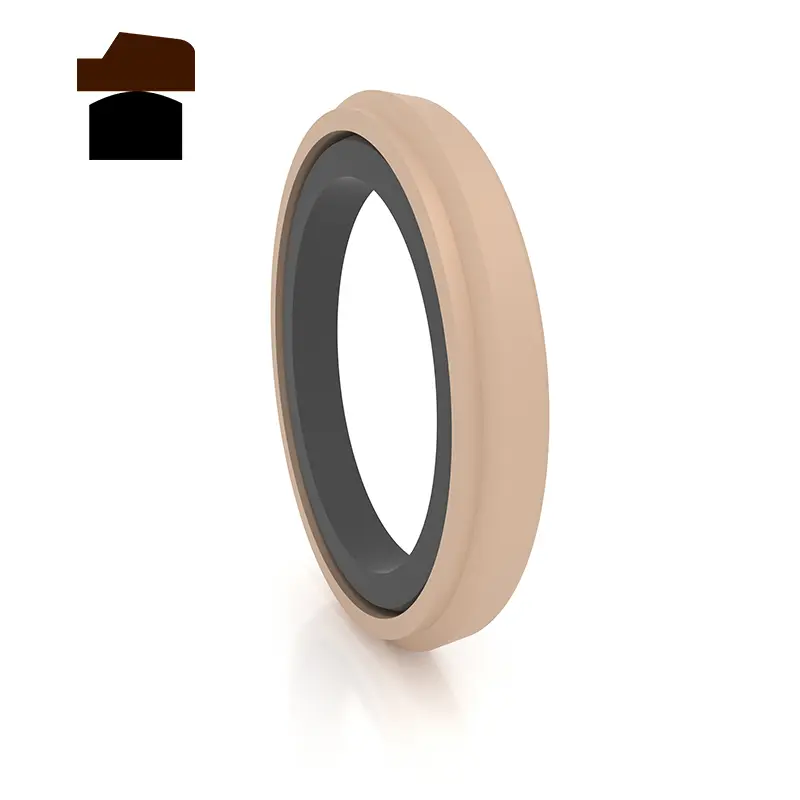

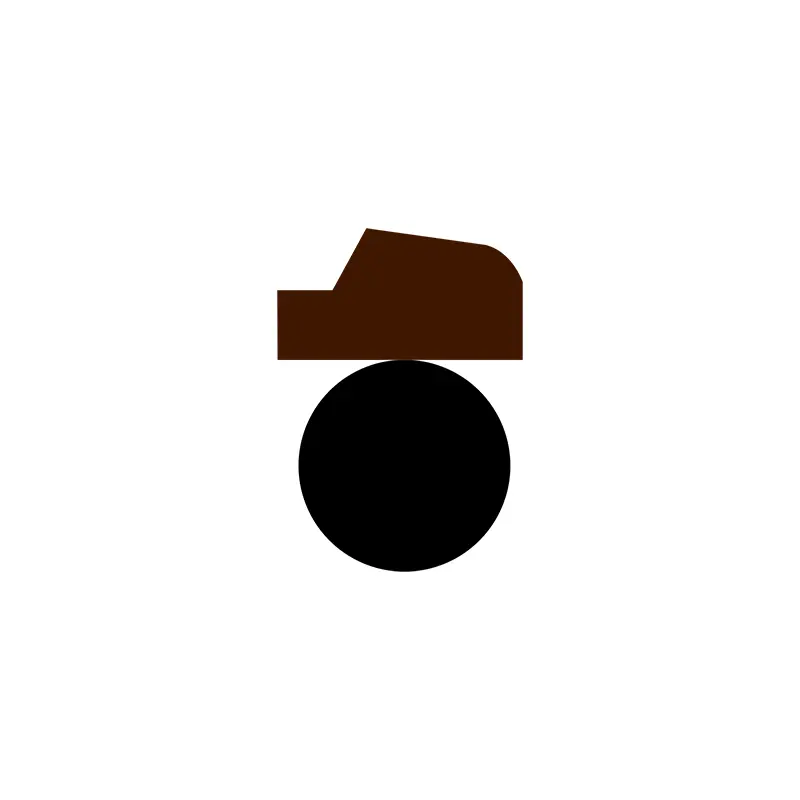

RC64 is samengesteld uit een PTFE-driehoekige afdichtring en een O-ringrubberring, geschikt voor hydraulische en pneumatische heen en weer een routebedrijf. De O-ring biedt radiale kracht en compenseert de slijtage van de afdichtring. Omdat de afdichtring een dun lipontwerp aanneemt, is het vervolgcompensatievermogen beter, dus de afdichtingsprestaties zijn goed. De split (open) groove moet worden gebruikt voor cilinderdiameters minder dan 30 mm. Functies:

1. Het kan worden gebruikt voor zowel hydraulisch als pneumatisch;

2. Lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving, geen kruipen;

3. Lange levensduur, kan worden gebruikt voor olievrije smeerafdichtingen;

Kleine structurele ruimte, eenvoudige installatie en onderhoud;

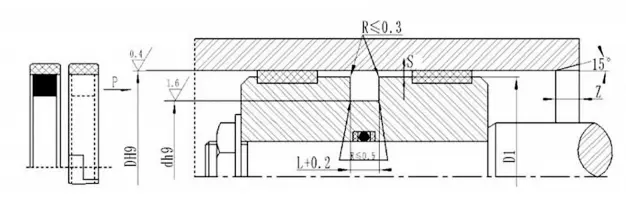

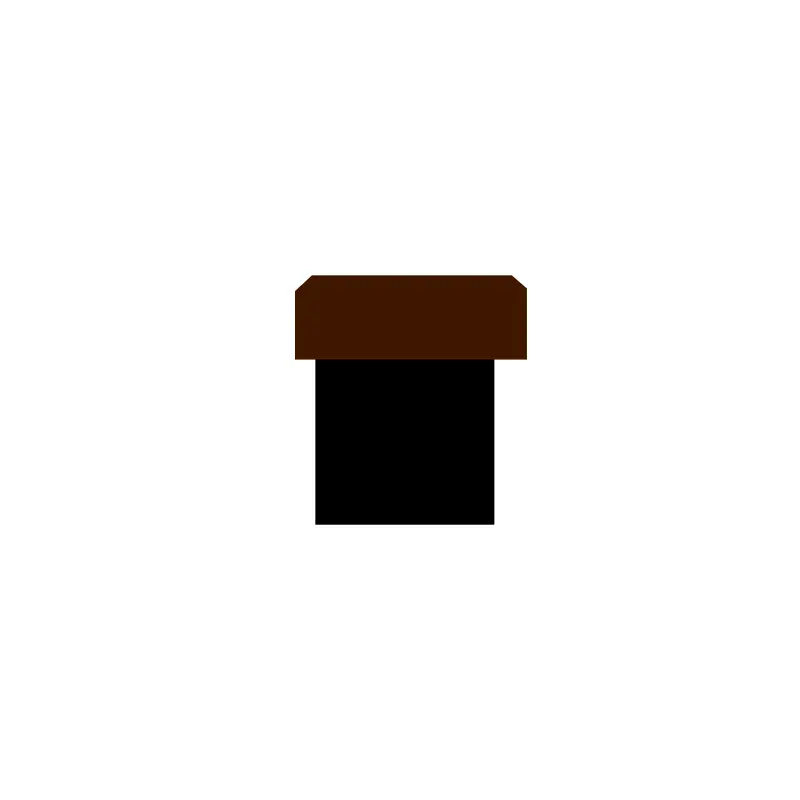

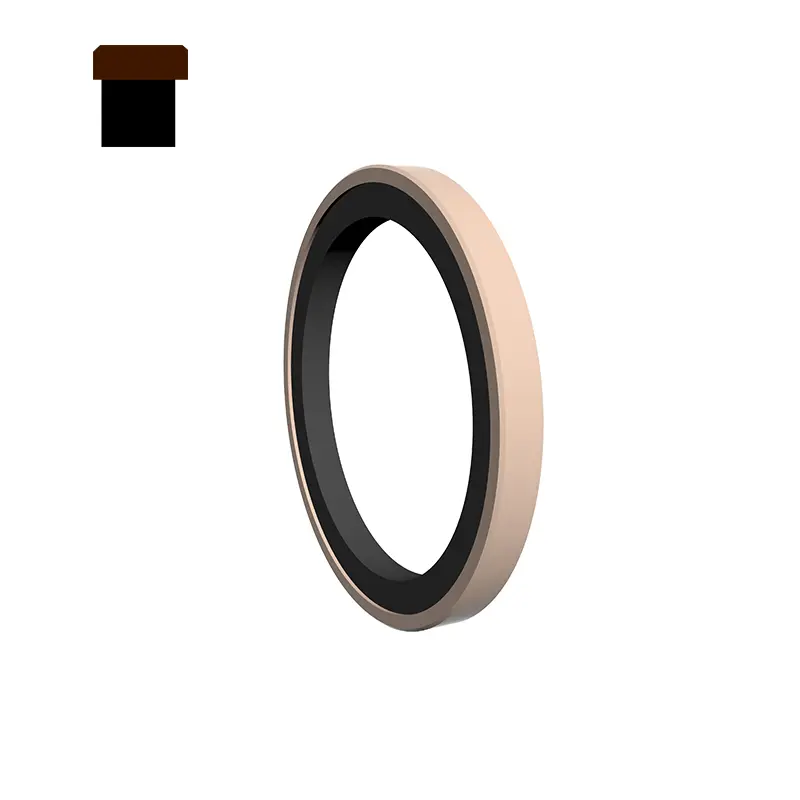

SPG is een combinatie van een rechthoekige gemodificeerde PTFE -afdichtingsring en een rechthoekige rubberen ring als een vooraf laadselement. Het heeft de kenmerken van goede afdichting, lage wrijving en kleine structurele ruimte.

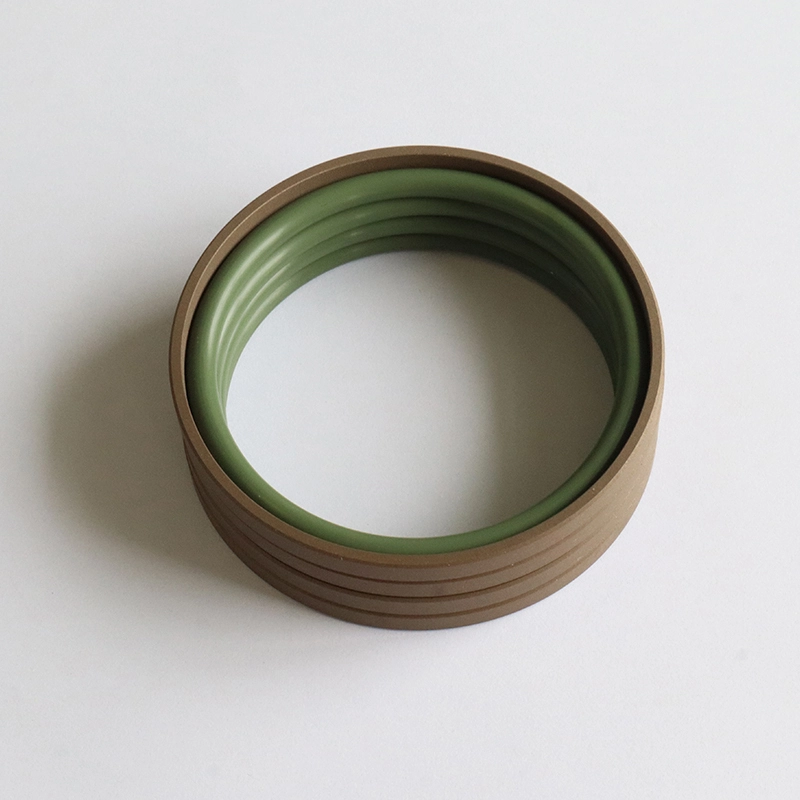

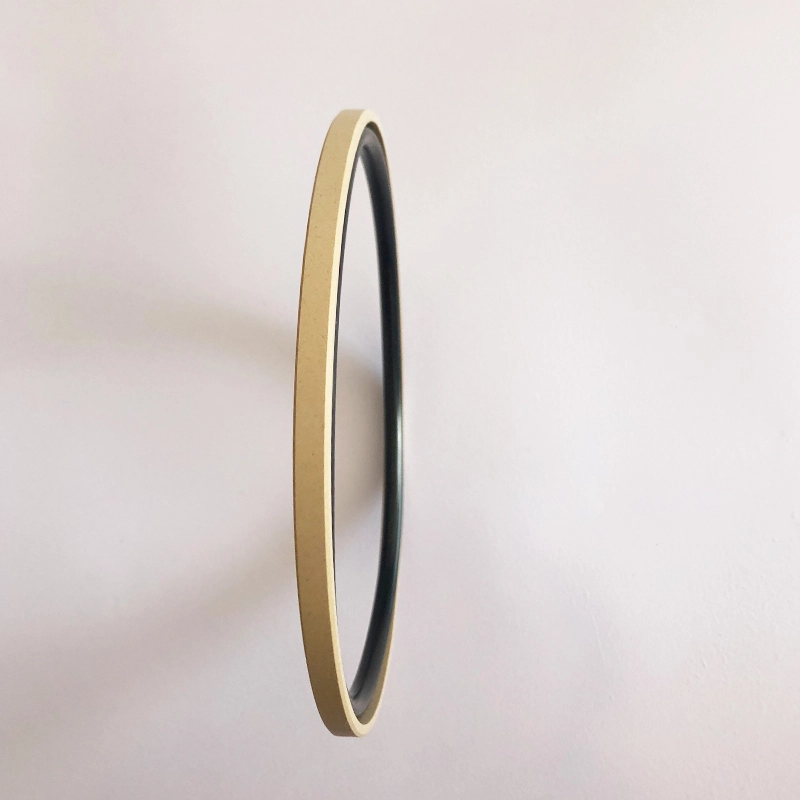

RC66 is een combinatie van een rechthoekige gemodificeerde PTFE-afdichtring en een O-ring als een voorbelastingelement. Het heeft de kenmerken van goede afdichting, lage wrijving en kleine structurele ruimte. Het is geschikt voor high-speed oliecilinders of cilinders. RC67 is samengesteld uit een gevulde PTFE -rechthoekige afdichtring, twee keerringen en een heterogene elastomeer, dat geschikt is voor hydraulische heen en weer bidirectionele drukafdichting. Het elastomeer biedt radiale kracht en compenseert de slijtage van de afdichtring. De borgring beschermt de afdichtring en heeft een goed afdichtingseffect, zelfs onder harde werkomstandigheden. Functies:

1. Lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving, geen kruipen;

2. Zeer hoge drukstabiliteit onder druk en barre omstandigheden;

3. High Life, kan worden gebruikt voor olievrije smeerafdichtingen;

4. kan worden gebruikt voor het afdichten van media met lage viscositeit zoals water;

5. Uitstekende afdichtingsprestaties met hoge en lage druk.

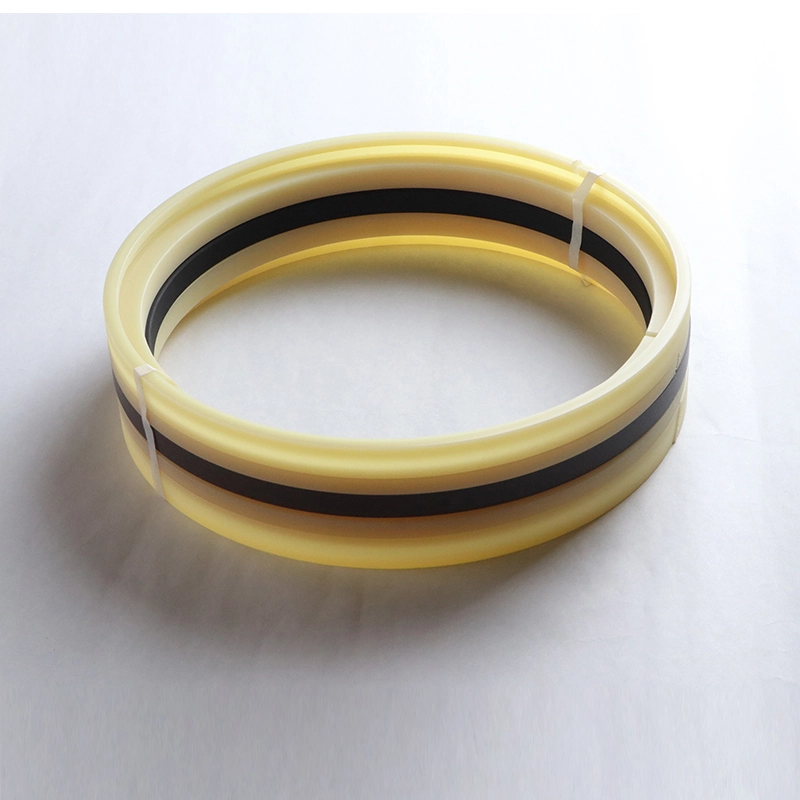

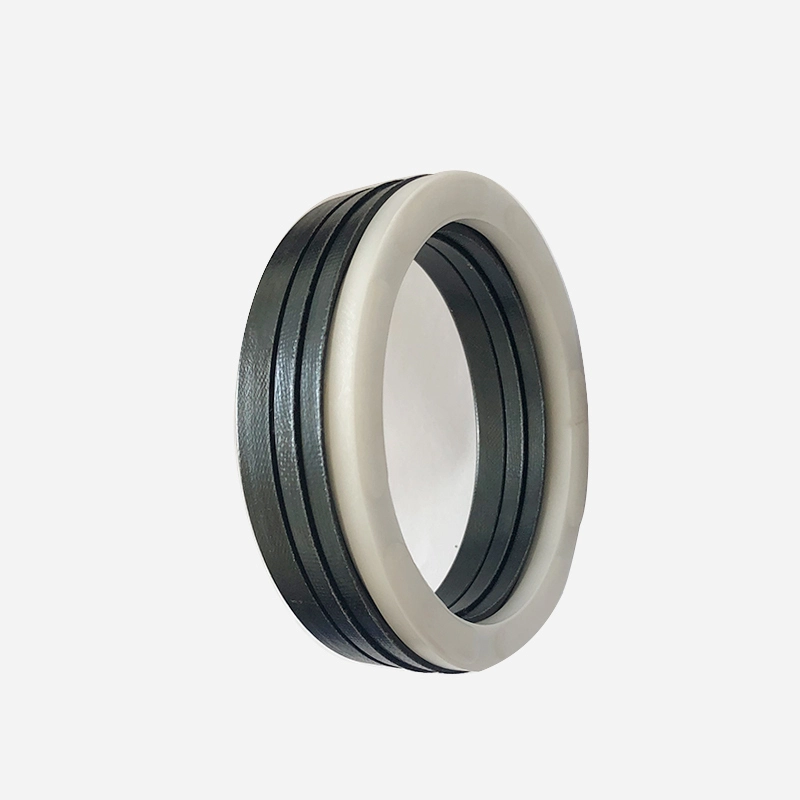

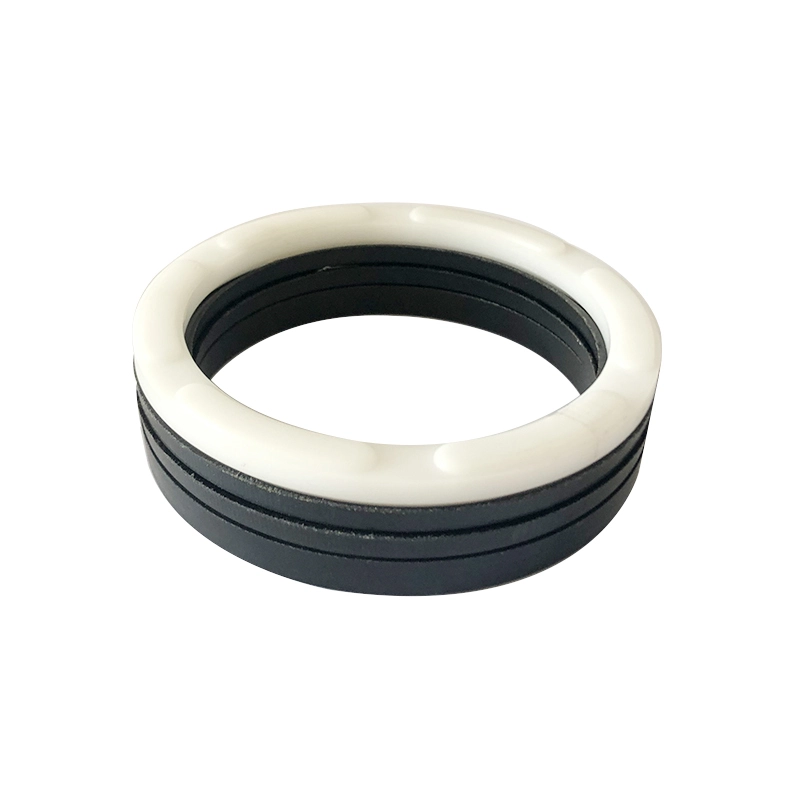

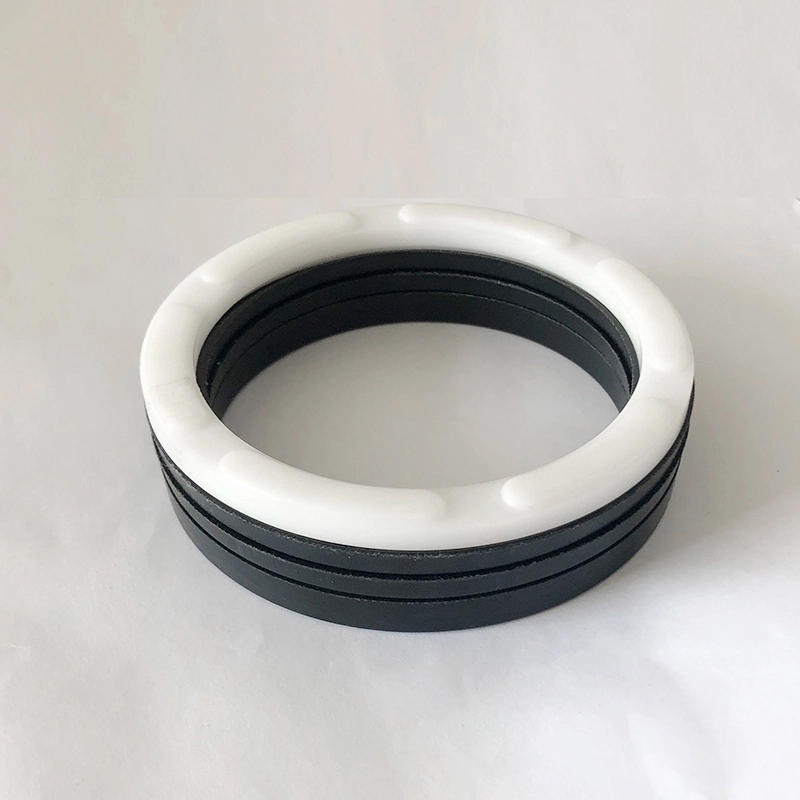

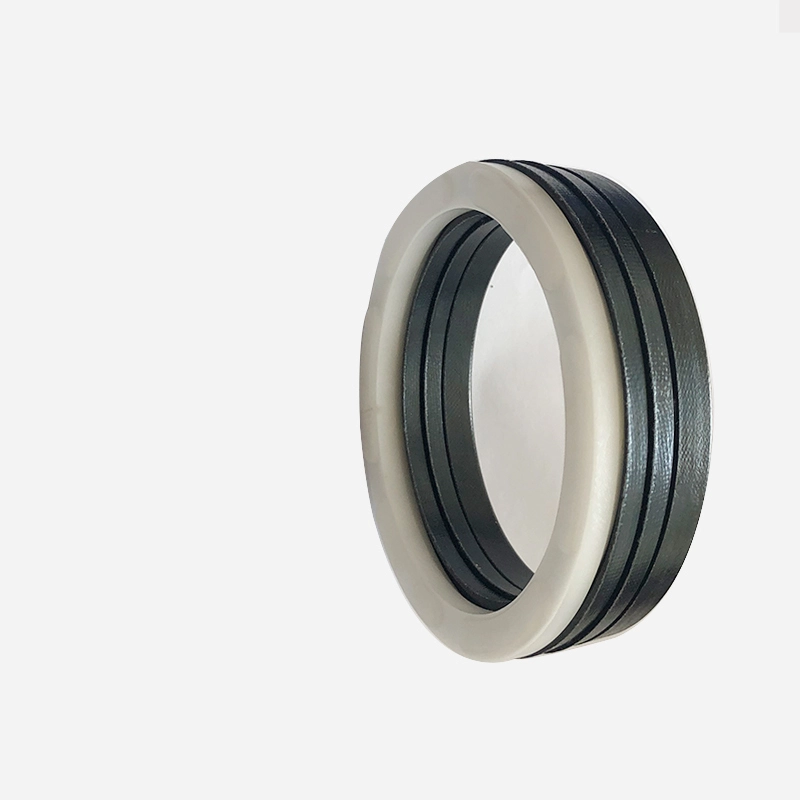

RCEK bestaat uit een set V-vormige afdichtringen, een drukring en een ondersteuningsring, en is geschikt voor hydraulische heen en weer een richtingsafdichting. Vet compatibel met het afdichtmateriaal moet tijdens de installatie worden toegepast. Het kan niet worden geïnstalleerd in een integrale (gesloten) groove. Het wordt gebruikt voor zuigerafdichtingen in middelgrote en zware belastingen. Functies:

1. Er zijn een verscheidenheid aan materialen beschikbaar, die optimaal kunnen worden aangepast aan verschillende doeleinden;

2. Het kan worden gebruikt in harde werkomstandigheden en is geschikt voor bijna alle media en barre omstandigheden;

3. Het heeft een lange levensduur en kan worden gebruikt voor olievrije smeerafdichtingen (redelijke selectie van materiaal);

4. De afdichtingsprestaties kunnen worden aangepast en de axiale grootte kan worden aangepast door V-vormige afdichtingsringen toe te voegen of te verwijderen;

Het kan effectief werken, zelfs als de kwaliteit van de afdichtingsoppervlak slecht is.

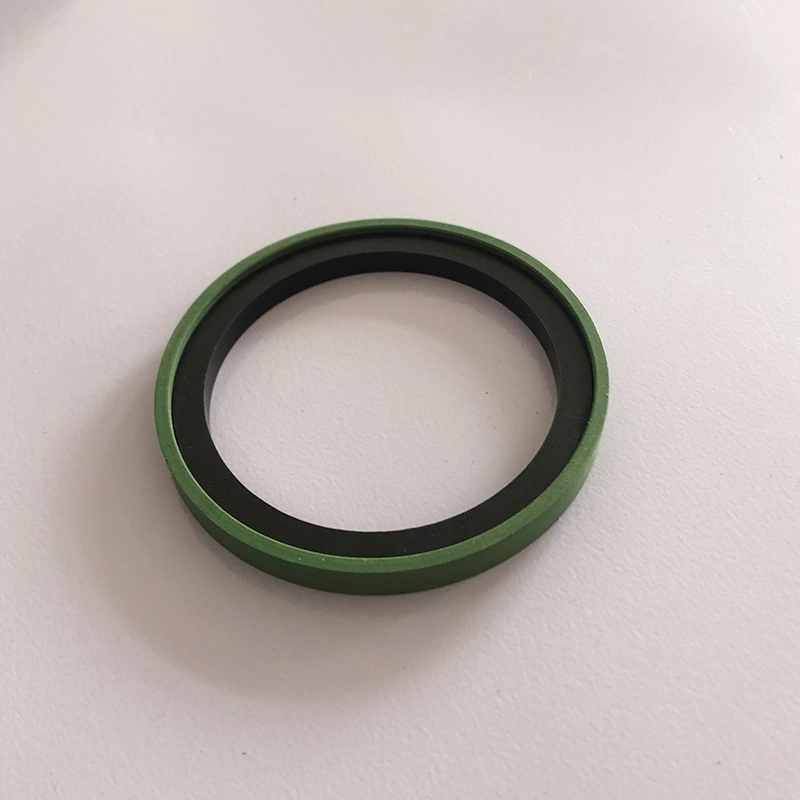

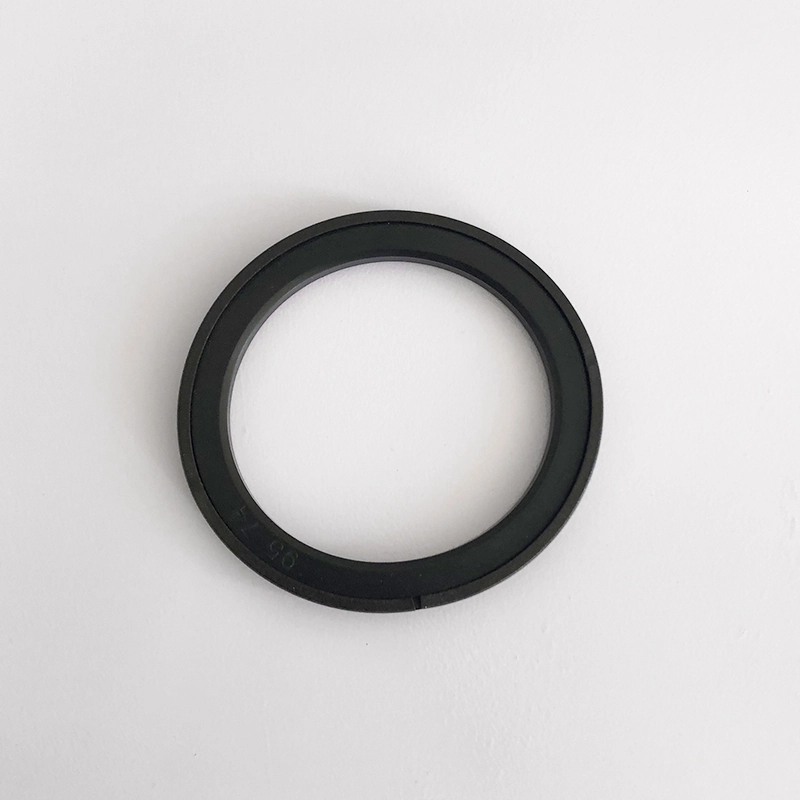

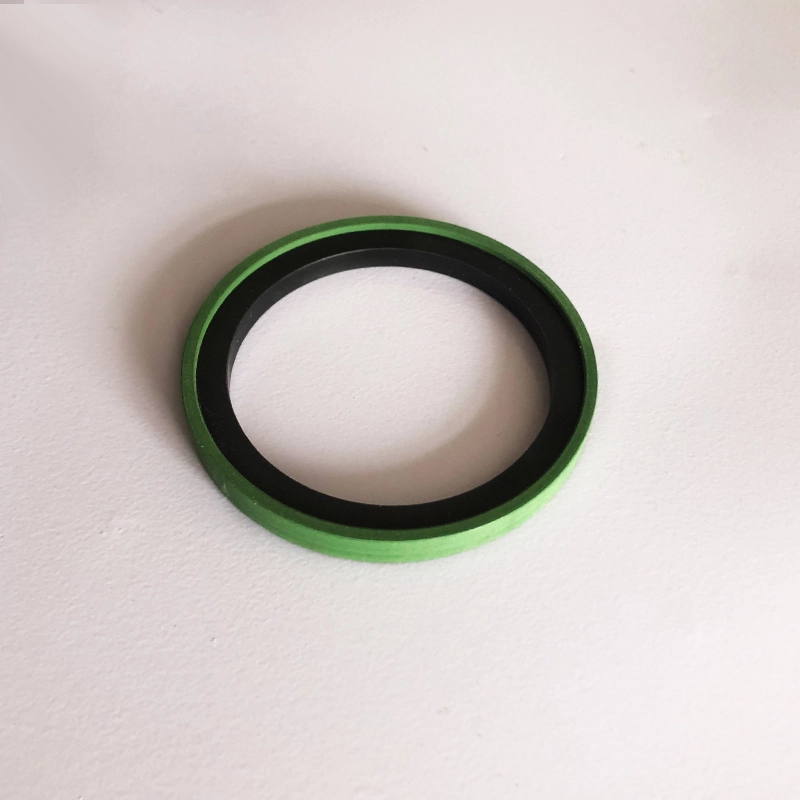

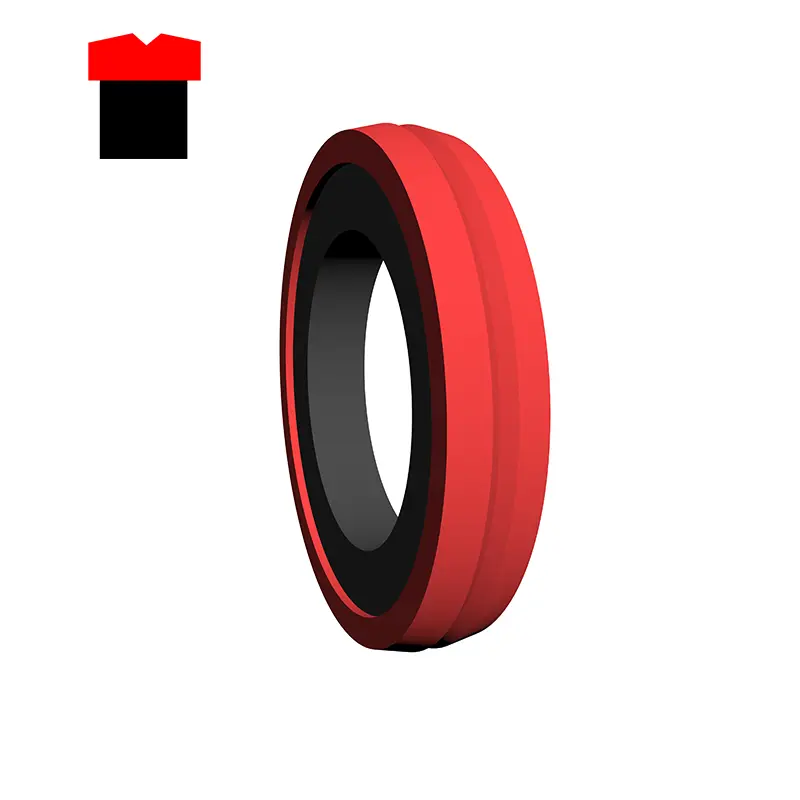

RCKR is samengesteld uit een PU -afdichtingsring en een rechthoekige rubberen ring, geschikt voor hydraulische heen en weer een bidirectionele afdichting. Het is een complementair product van Glyd-ringproducten, met een betere afdichting en drukverwantschap dan Glyd Ring, en kan worden geïnstalleerd zonder de hulp van installatiehulpmiddelen. Zijn functies:

1. Goede dynamische en statische afdichtingsprestaties;

2. Betere afdichtingsprestaties op de lage druk dan de glydring en kunnen worden geïnstalleerd zonder installatiehulpmiddelen;

3. Lage wrijving, kleine startweerstand en soepele beweging;

4. Lange levensduur, kan worden gebruikt voor olievrije smeerafdichting;

5. kan worden gebruikt voor bidirectionele drukafdichting;

De installatiegroef voldoet aan de standaard ISO7425/1.

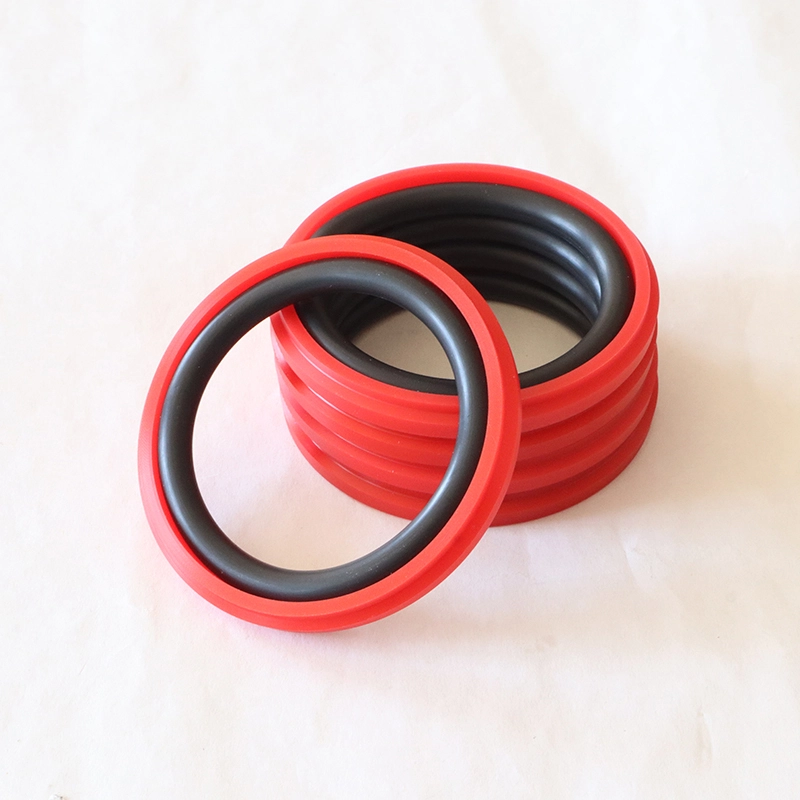

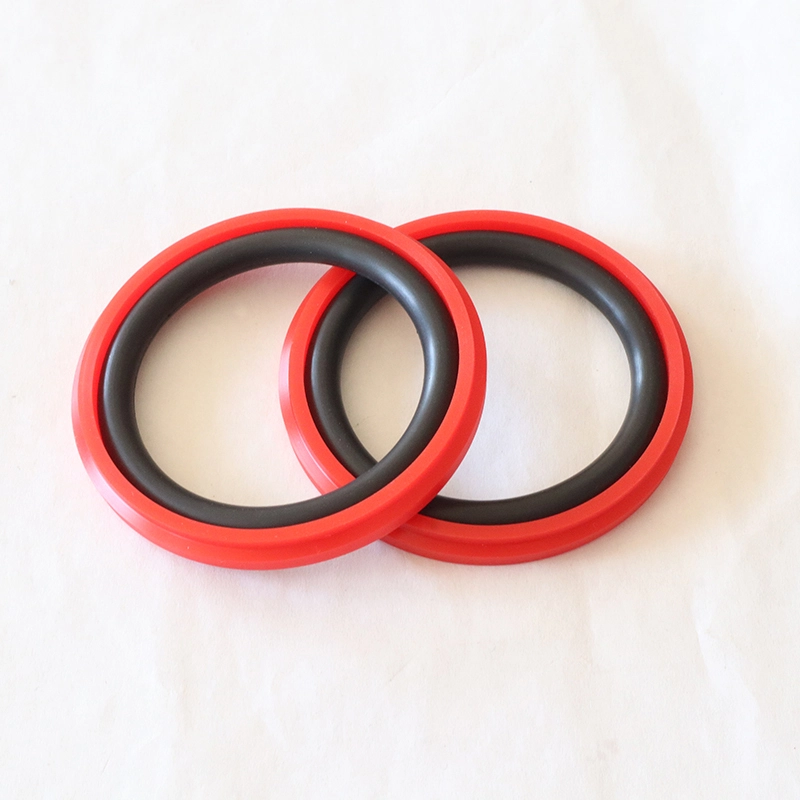

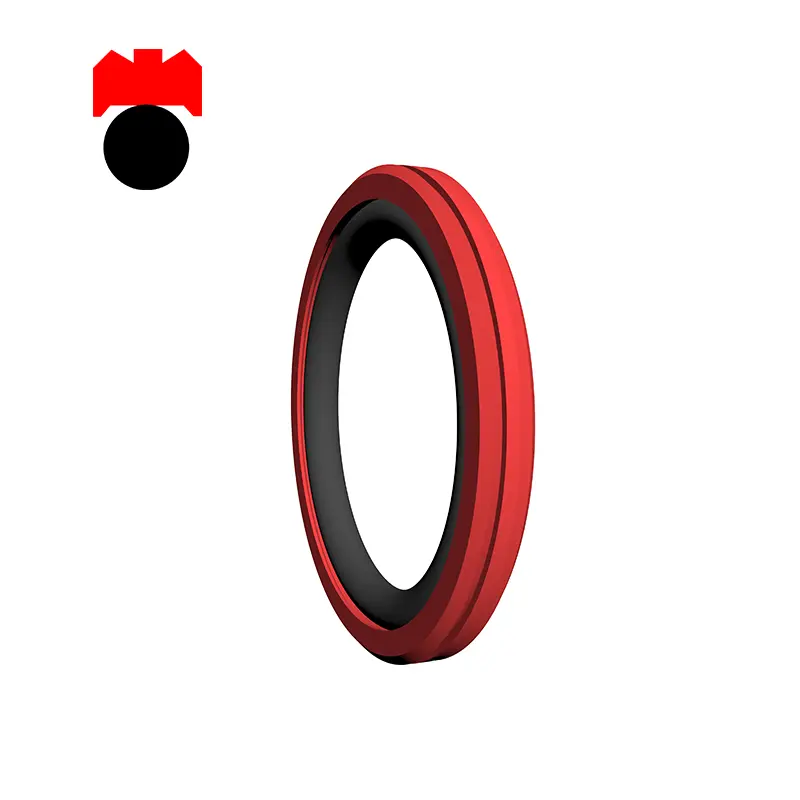

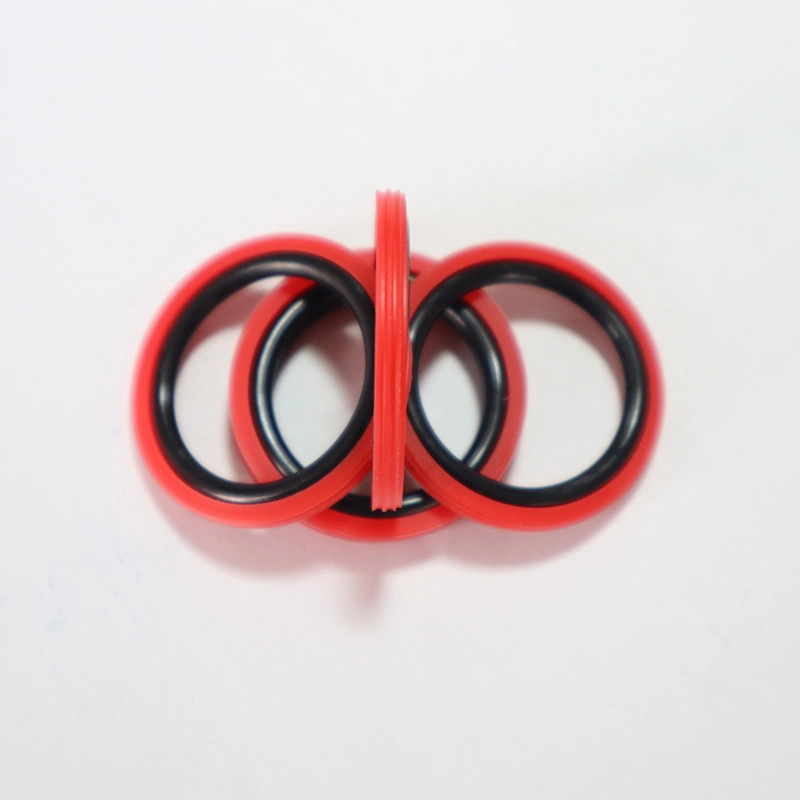

RPW is samengesteld uit een speciaal gevormde PU-afdichtingsring en een O-vormige rubberen ring, geschikt voor hydraulische heen en weer een bidirectionele drukafdichting. De O-ring biedt radiale kracht en compenseert de slijtage van de afdichtring. Het wordt over het algemeen gebruikt in combinatie met een geleiderring. Functies:

1. Lage wrijving, kleine startweerstand, gladde beweging, geen kruipen;

2. Zeer hoge drukstabiliteit onder druk en barre omstandigheden;

3. Goede afdichtingsprestaties bij zowel hoge als lage drukken;

Er zijn geen installatiehulpmiddelen vereist voor de installatie.

TDA en TDMA zijn samengesteld uit een speciaal rubber (of polyurethaan) elastomeer en een gemodificeerde PTFE-afdichtring, en hebben de kenmerken van goede afdichting, lange levensduur, lage wrijving, geen kruipende, enz. TDA is geschikt voor eenrichtingsdrukafdichting van buigers. TDMA is geschikt voor tweerichtingsdrukafdichting van zuigers.

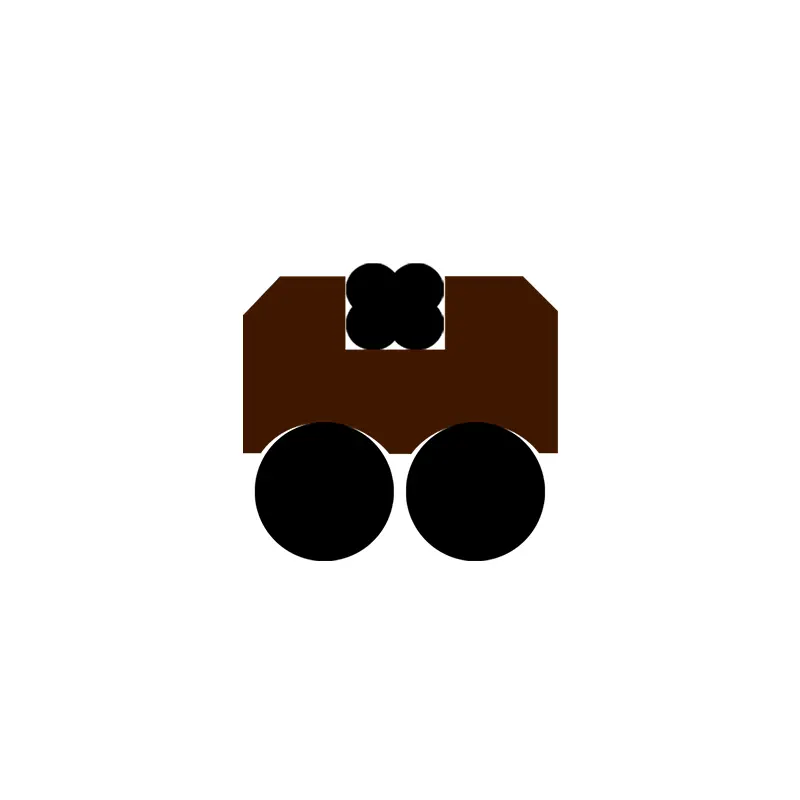

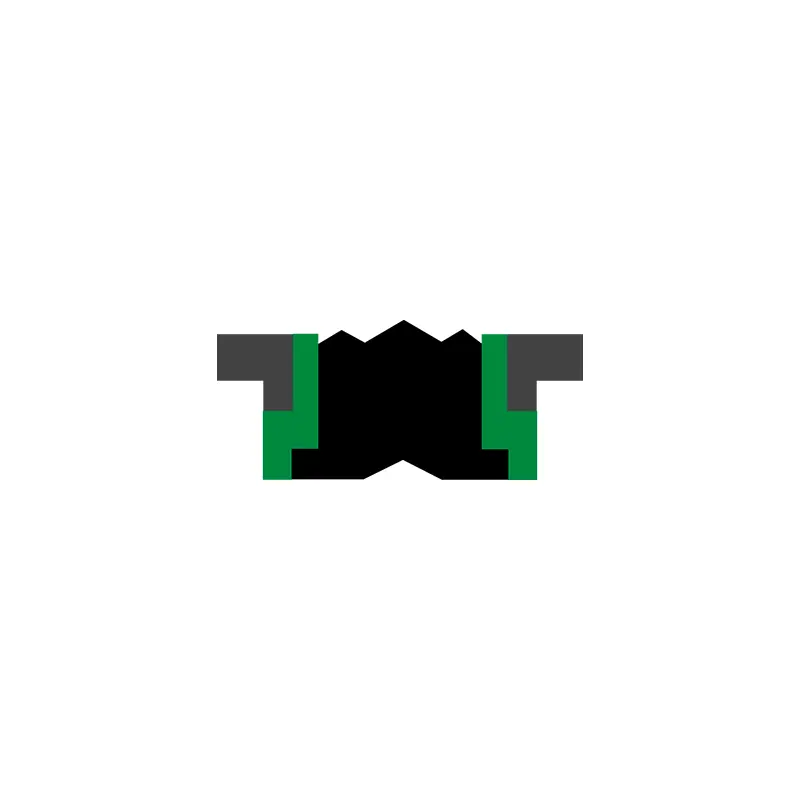

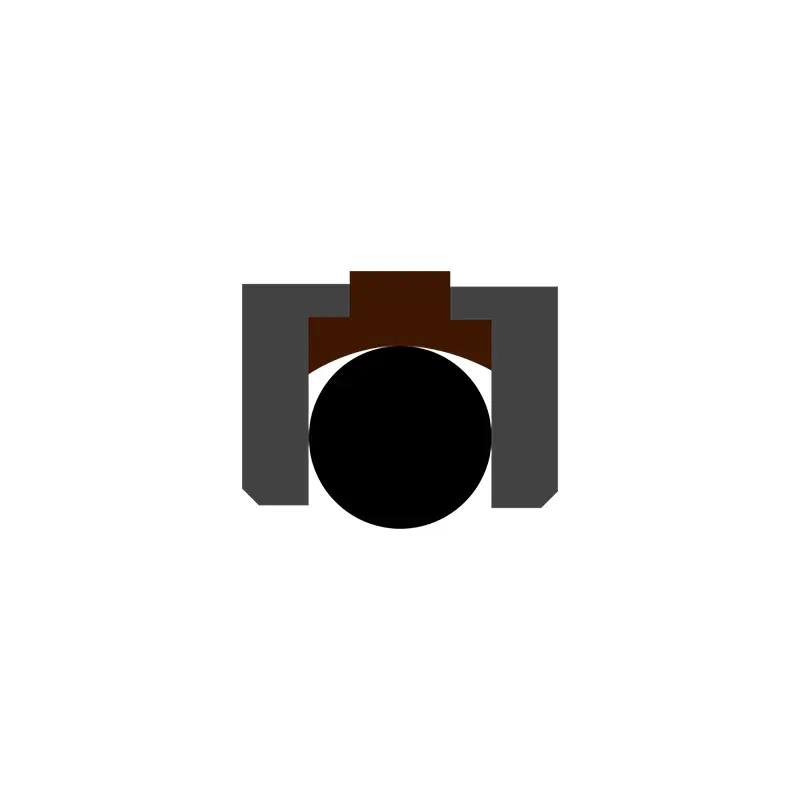

GGDA bestaat uit een met PTFE gevulde afdichtring, twee L-vormige plastic ondersteuningsringen en een elastische kracht O-ring, met goede afdichting, lange levensduur, lage wrijving, geen kruipende en andere kenmerken. Geschikt voor zuiger bidirectionele drukafdichting.

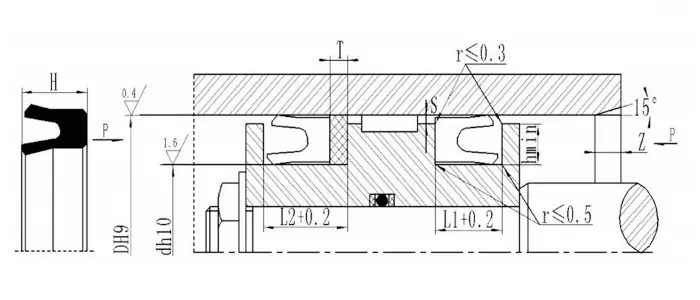

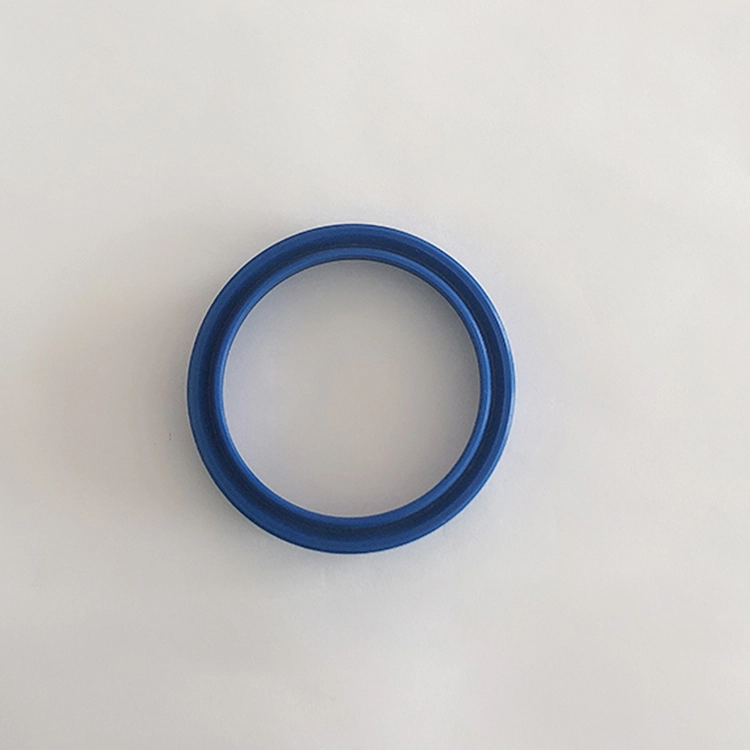

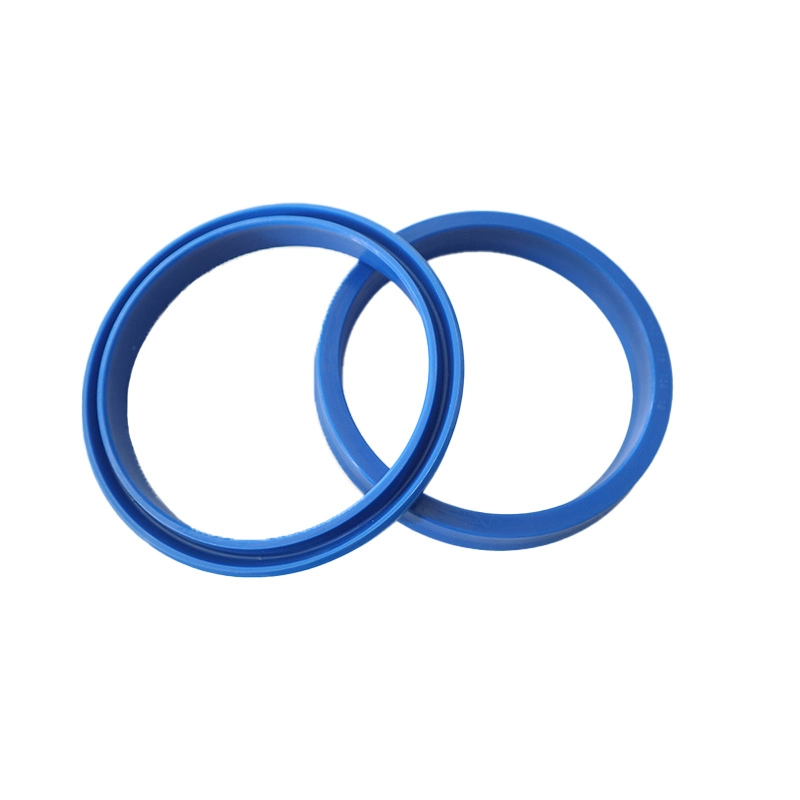

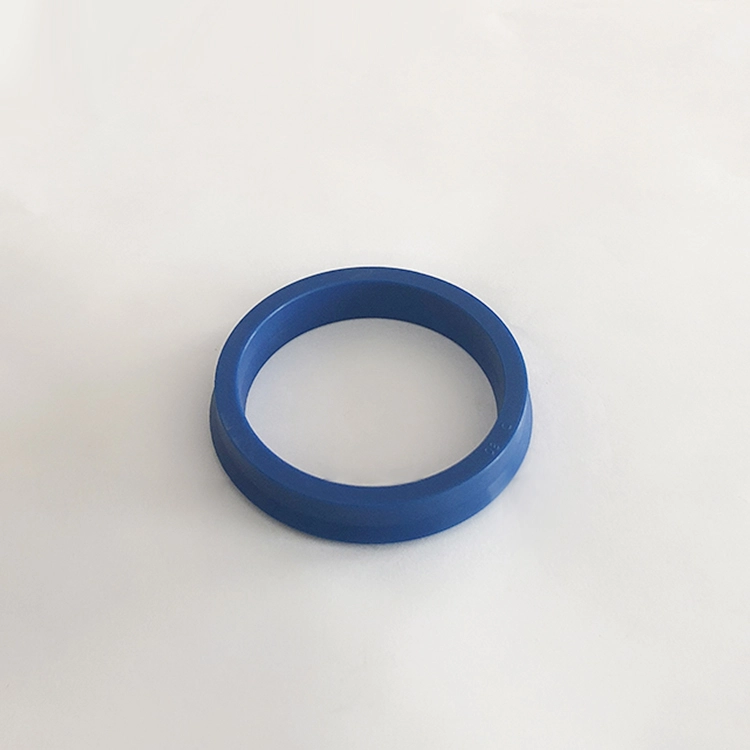

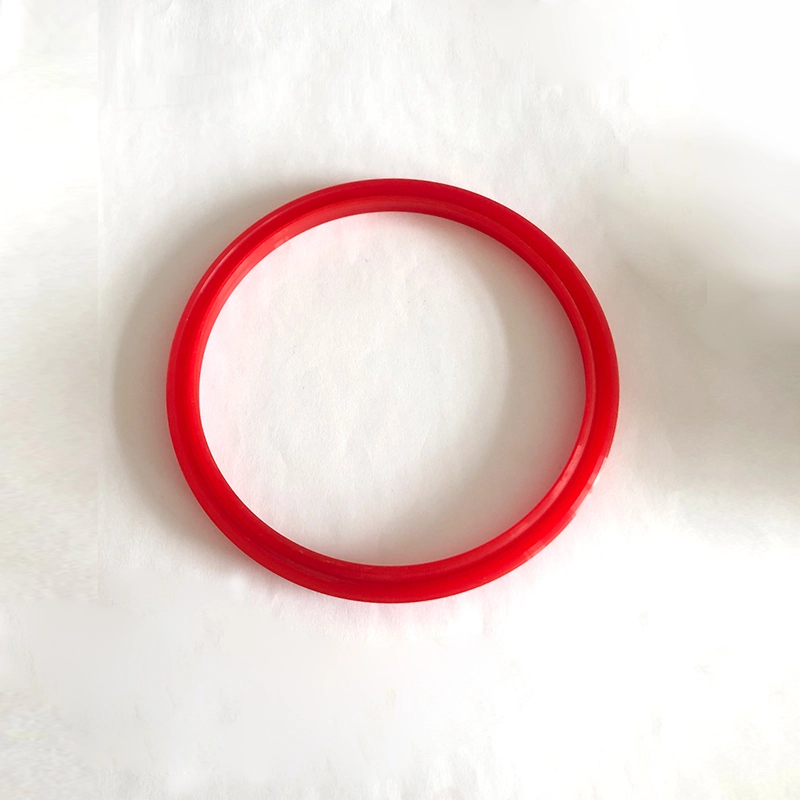

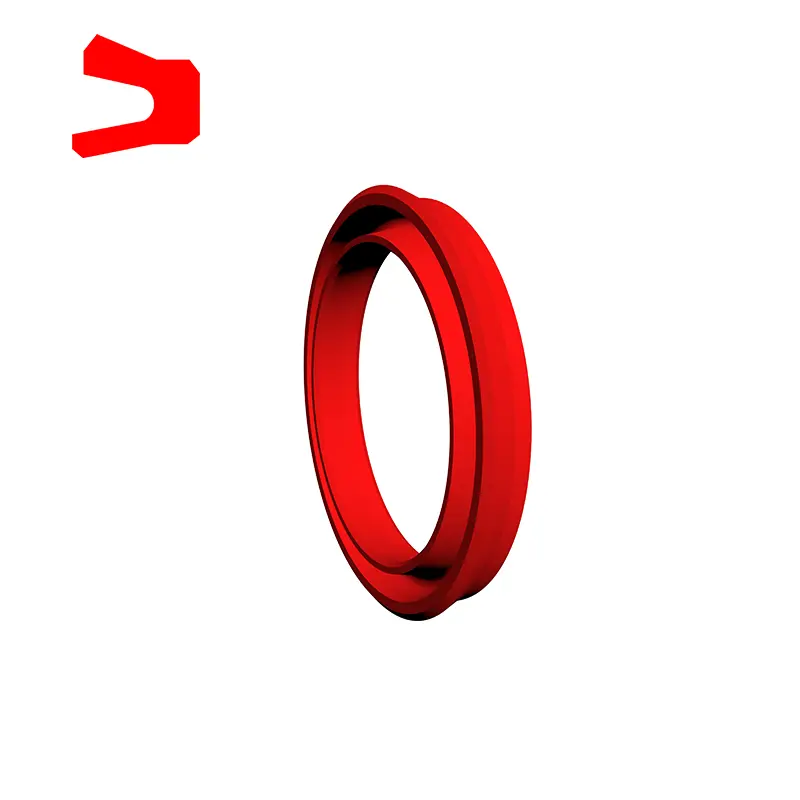

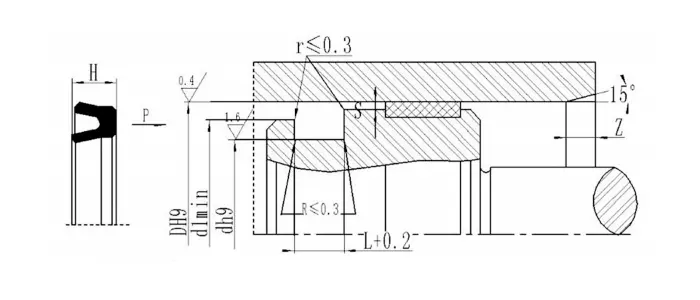

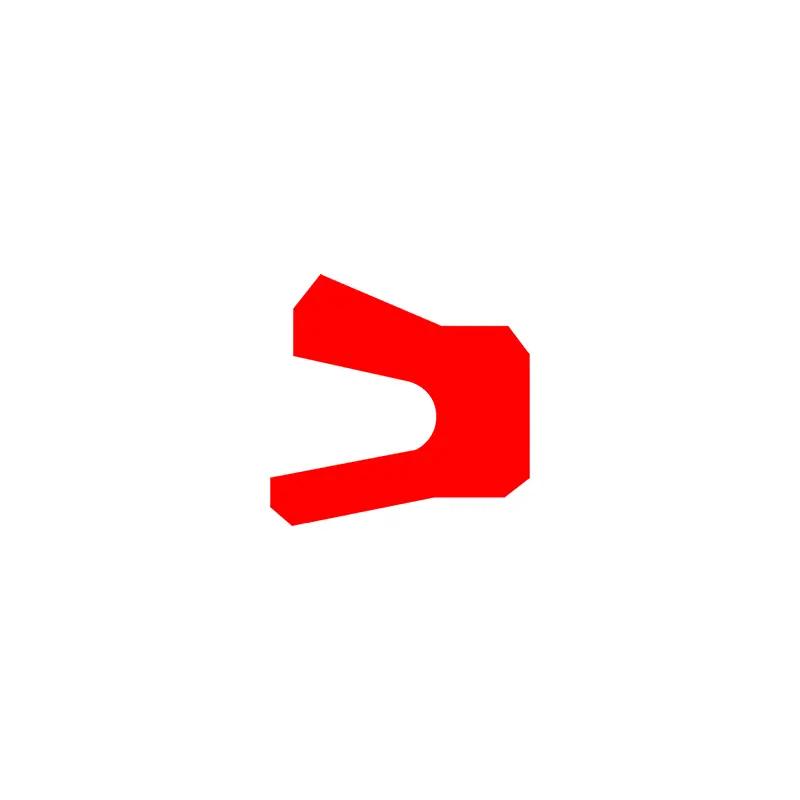

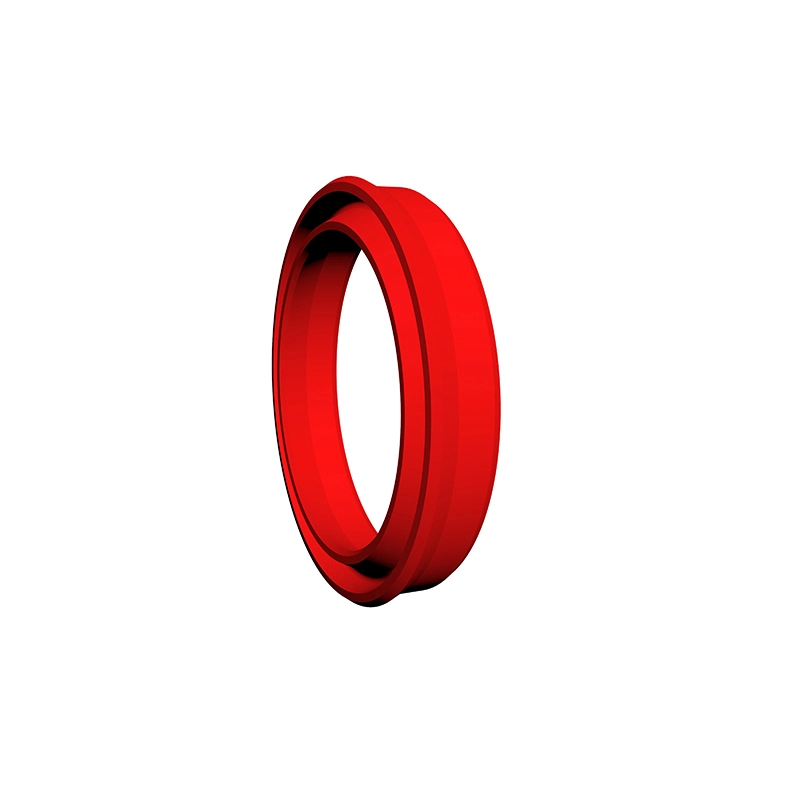

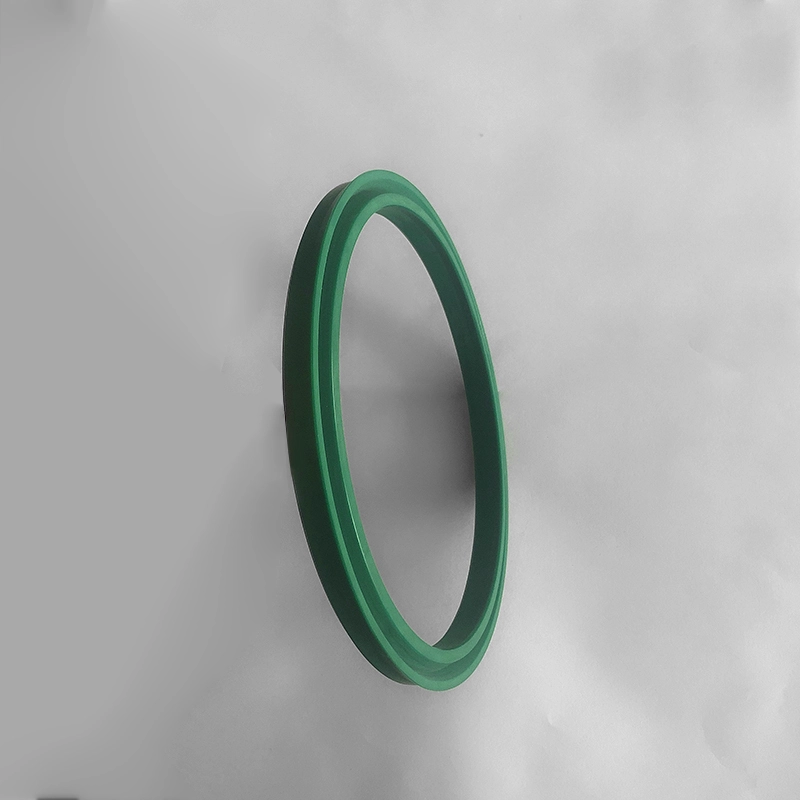

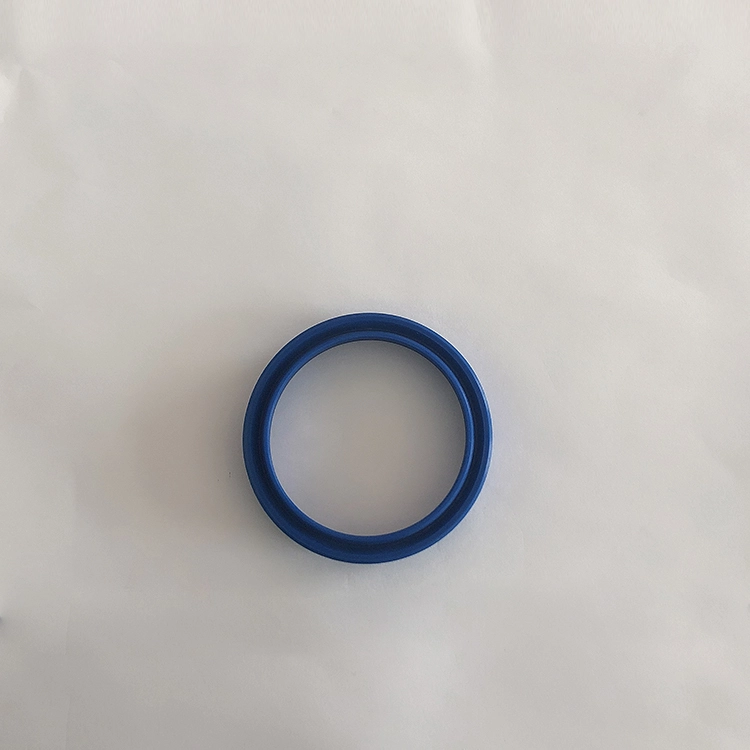

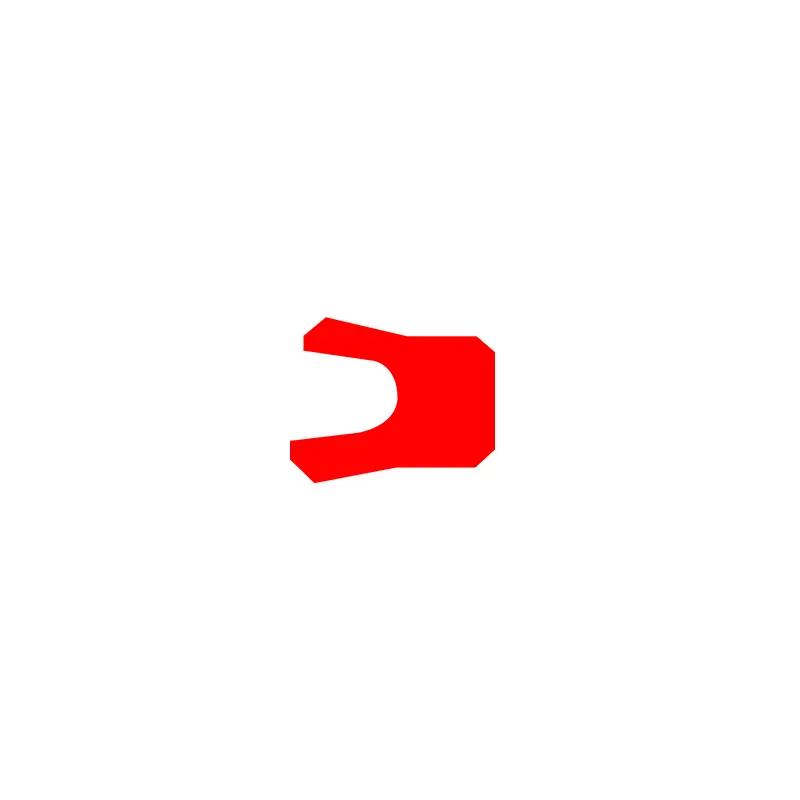

RCUP-afdichtring is een asymmetrische afdichting die speciaal wordt gebruikt op de zuiger, geschikt voor hydraulische heen en weer een reciprocerende beweging eenrichtingsafdichting, met goede afdichtingsprestaties. De groove voldoet aan de ISO5597 -standaard. YXD-type afdichtring voor as is een asymmetrische afdichting die speciaal wordt gebruikt op de zuiger, geschikt voor hydraulische reciprocerende beweging eenrichtingsafdichting, met goede afdichtingsprestaties. Bij gebruik onder 12 ~ 32MPa is een vaste ring vereist bij de hiel. De groove voldoet aan de standaard JB/ZQ4265-97. Functies:

1. van toepassing op lichte belastingen en gemiddelde belastingen;

2. Goede afdichtingsprestaties voor zowel hogedruk als onderdrukkende afdichting;

3. Er zijn een verscheidenheid aan materialen beschikbaar, met een breder scala aan mediaresistentie;

4. Eenvoudige structuur en eenvoudige installatie en onderhoud.

Productfuncties en toepassingen:

Materiële selectie:

RC61, RC62

1. De materialen van de O-ringen kunnen zijn: R01 nitrilrubber (NBR), R02 fluorubber (FKM), enz.

2. Afdichtingsringmaterialen: standaardmateriaal PTFE3, andere optionele materialen PTFE2, PTFE4, PU, ​​enz.

OK

1. Materiaal van bijpassende rechthoekige ring: R01 nitrilrubber

2. Materiaal van afdichtring: composiet thermoplastisch materiaal.

RC63, RC64, SPG, RC66, AQ, AQF

1. De materialen van de O-ringen kunnen zijn: R01 nitrilrubber (NBR), R02 fluorubber (FKM), enz.

2. Afdichtingsringmaterialen: standaardmateriaal PTFE3, Andere optionele materialen PTFE1, PTFE2, PTFE4.

Kdas, tpm

1. Bijpassend rubberen ringmateriaal: R01 nitrilrubber

2. Ringmateriaal voor het vasthouden: nylon PA/polyoxymethyleenpom

3. Geleiderring: nylon PA/polyoxymethyleen POM/POLYTETREFLUOREETHYLEEN PTFE

GDKK, RC67

1. Beschikbare elastomeermaterialen: R01 nitrilrubber (NBR), R02 fluororubber (FKM), enz.

2. Afdichtingsringmateriaal: standaardmateriaal PTFE3, andere optionele materialen PTFE2, PTFE4.

3. Ringmateriaal vasthouden: POM/PA/PTFE, PTFE -materiaal wordt gebruikt wanneer de temperatuur hoger is dan 100 graden.

RCEK

1. Drukringmateriaal: polytetrluorethyleen, nitrildoek, fluororubber doek, nylon, polyoxymethyleen

2. V-ringmateriaal: polytetrluorethyleen, nitrilrubber, nitrildoek, fluororubber, fluorubber doek

3. Ondersteuning ringmateriaal: nitrildoek, fluororubber doek, nylon, polyoxymethyleen, polytetrafluorethyleen

RCKR, RPW

1. Bijpassend rechthoekig ringmateriaal: RO1 nitrilrubber (NBR)

2. Afdichtringmateriaal: PU

YXD

Optioneel nitrilrubber (R01), fluorubber (R02), polyurethaan (PU), enz.

Bestel voorbeeld:

Bestelmodel RC61-40X29X4.2-PTFE3-R01ROSTERING MODEL RC61-B-40X29X4.2-PTFE3-R02

RC61-GLYD Ring RC61-B-Hole SEAL DXDX L-MATERIAAL CODE

RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 Materiaalcode

Bestelmodel OK-80x59x8 cilinderdiameter x groefdiameter x groefbreedte

Bestelmodel RC63-80-PTFE3-R01 of SPGC-80-PTFE3-R01

RC63/SPGC-Model 80-cilinderdiameter D PTFE3-PTFE Materiaalcode R01-O-ring Materiaalcode

Bestelmodel KDAS-80x60x22.4 Cilinderdiameter X Groove Diameter X Groove Width (L)

Bestelmodel TPM-80x60x22.4 Cilinderdiameter X Groove Diameter X Groove Width (L)

Bestel Voorbeeld: GDKK-80*62*43*22.5-R01

Bestelmodel RC64-80-PTFE3-R01

RC64-model 80-cilinderdiameter D PTFE3-PTFE Materiaalcode R01-O-ring Materiaalcode

Bestel Voorbeeld: SPG-D*D*L-PTFE3-R01 (BUITENDE DIAMETER*BINNEN DIAMETER*Gruove breedte) PTFE3, R01-materiële code

RC66

Bestelmodel RC67-100X85X12.5-PTFE3-R01 of SPGW-100X85X12.5-PTFE3 -R01

Modelcilinderdiameter x groef bodemdiameter x groefbreedte PTFE3-gemodificeerde PTFE-materiaalcode R01 Elastomeer Materiaalcode

RCEK

Aq

AQF

RCKR

RPW

TDA

Afschuining

TDMA

GGDA

Rcup

Bestel Voorbeeld: bestelmodel RCUP D63 × 48 × 10 cilinderdiameter x groefdiameter x afdichtingshoogte

YXD

Bestelmodel YXD63 × 51 × 14-R01 cilinderdiameter x groefdiameter x afdichtingshoogte-materiaalcode

Specificaties:
