Hydraulisch afdichtingsgeleiderelement

Hydraulisch afdichtingsgeleiderelement, net als onze andere hydraulische afdichtingsproducten, heeft specifieke onderverdelingsmodellen. Ruichen Seals heeft altijd productontwikkeling en kwaliteitscontrole behouden. Elk model heeft verschillende ontwerp- en productiekenmerken en heeft zijn eigen meer gerichte werkomstandigheden en toepassingen.

RC1081 Versterkte polytetraethyleengeleiderriem heeft de kenmerken van hoge belasting, lage slijtage, lage wrijving en geen kruipen door de toevoeging van bronzen poeder en andere materialen aan PTFE -materiaal. RC1082 Doekversterkte fenolgeleiderriem heeft een hoger radiale belastingscapaciteit dan PTFE-geleiderriem vanwege het gebruik van fenolisch stoffen versterkt materiaal. Beide riemen worden aangeboden in rollen, die door gebruikers kunnen worden gesneden voor eenvoudige installatie en met metaalcontact op het schuifoppervlak worden vermeden.

De ondersteuningsring is een belangrijke basiscomponent van de hydraulische cilinder. Om zich aan te passen aan de ontwikkeling van glijdende ring gecombineerde afdichtingen en zachte lagerstructuren ter wereld, heeft ons bedrijf met succes stofversterkte fenolische ondersteuningsringen (riemen) ontwikkeld. Jaren van daadwerkelijk gebruik hebben aangetoond dat dit product het kwaliteitsniveau van vergelijkbare buitenlandse producten heeft bereikt of overtroffen en door gebruikers op grote schaal is geprezen. De prestatietabel van de ondersteuningsringen (riemen) geproduceerd door ons bedrijf kan als referentie worden gebruikt. De zuiger en zuigerstaaf van de heen en weer bewegende hydraulische cilinder spelen een ondersteunende en leidende rol.

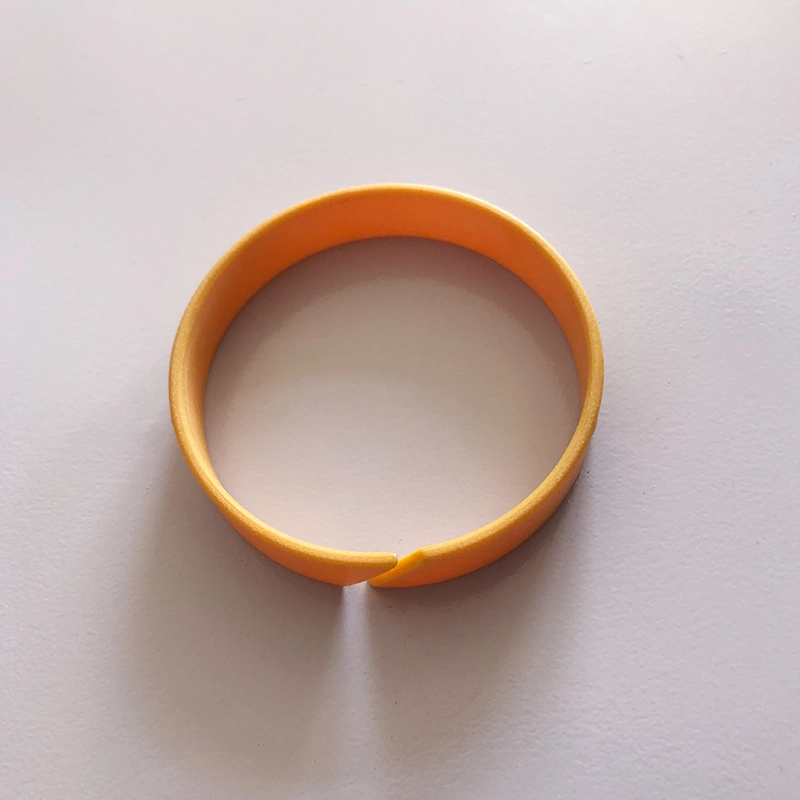

RCS niet-metalen geleiderring voor zuigerstang rct niet-metalen geleiderring voor zuiger

Voor de zuiger- of zuigerstaaf die in de hydraulische cilinder loopt, heeft de slijtier een nauwkeurig geleidingseffect en kan ze radiale krachten absorberen. Tegelijkertijd kan de slijtierring met metaalcontact van schuifonderdelen in de hydraulische cilinder voorkomen. In vergelijking met metalen slijtagringen hebben niet-metalen slijtagringen veel voordelen. Onder hen zijn stoffenversterkte fenolische en PTFE-geleiderringen beschikbaar in snijen en kant-en-klare types ter plaatse.

1. Goede slijtvastheid

2. Vermijd metaalcontact

3. Kan mechanische trillingen onderdrukken

4. Vanwege het centreringseffect van de slijtiering is een grotere radiale klaring toegestaan

5. Eenvoudige groef en gemakkelijk te installeren

Lage onderhoudskosten op basis van de bovenstaande voordelen, het wordt veel gebruikt

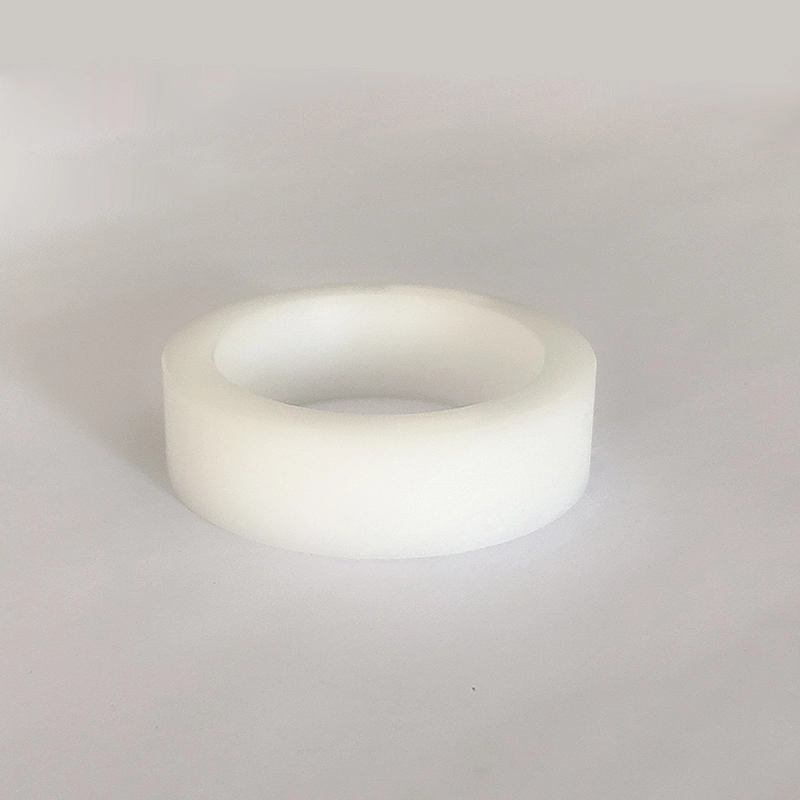

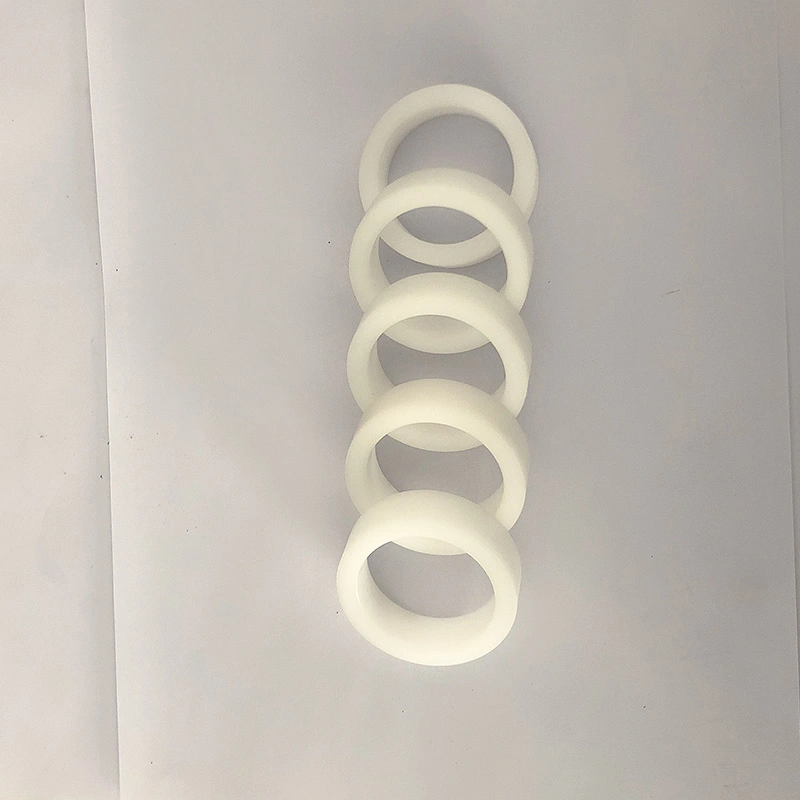

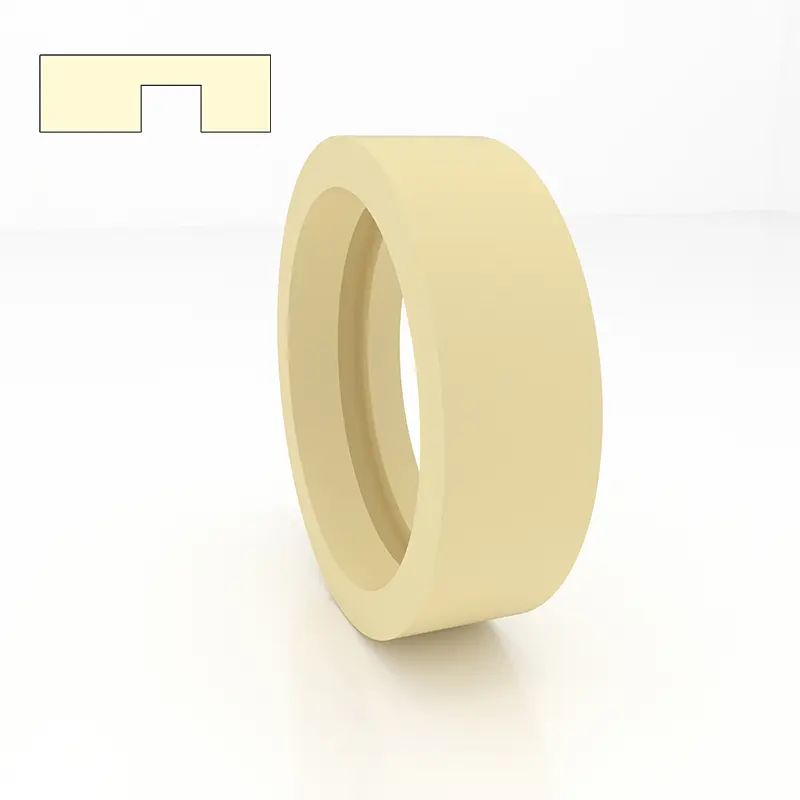

Geleidemouw

GFAI is een gidshuls voor de zuigerstang, die de zuigerstang ondersteunt en begeleidt en ook een stofdichte functie heeft. Guide mouwen GFI en GFA zijn geleidemouwen voor zuigerstang, die de zuigerstang ondersteunt en begeleidt.

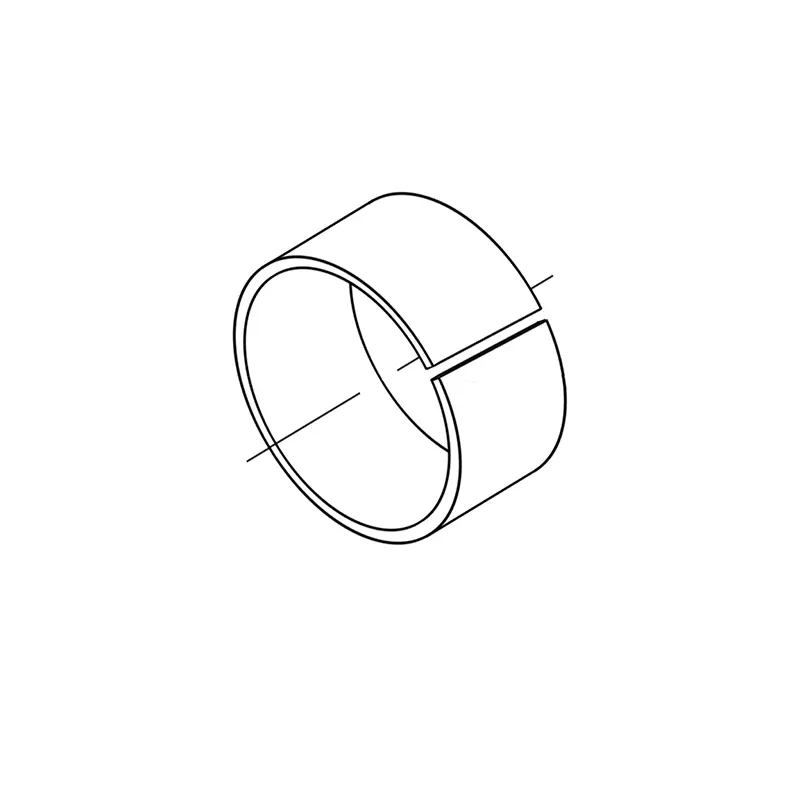

RCSF-1-geleiderring is gemaakt van stalen plaat als basis, bronzen poeder gesinterd in het midden, en een mengsel van polytetrluorethyleen en vezels op het oppervlak gerold. Kenmerken: 1. Het mengsel van PTFE en vezels is 0,01-0,03 mm, die een overdrachtsfilm vormt om het dubbele oppervlak te beschermen en heeft zelfverzamelde eigenschappen; 2. De koperen poederlaag is 0,2-0,3 mm, met een goede belastingdragende capaciteit en slijtvastheid, goede thermische geleidbaarheid; 3. Laag koolstof staal, wat zorgt voor een goede belastingdragende capaciteit en thermische geleidbaarheid.

RCFB-type bronzen geleiderring is gemaakt van CUSN8 brons als basismateriaal en is een economische bus met hoge belastingdragende capaciteit en goede weerstand. Het werkoppervlak van RCFB090 -product is bedekt met gewone diamantolie -gaten en het werkoppervlak van RCFB092 -product is bedekt met gewone oliegaten, die de rol van olieopslag spelen. Het is gemakkelijker om een ​​oliefilm te vormen aan het begin van de beweging, waardoor de initiële wrijvingsweerstand wordt verminderd.

Productfuncties en toepassingen:

Bestel voorbeeld:

PTFE -gids Tape Bestel voorbeeld RC1081 - 9.7X2.5

Fenolische stoffengids Tape Bestel voorbeeld RC1082-9.7X2.5

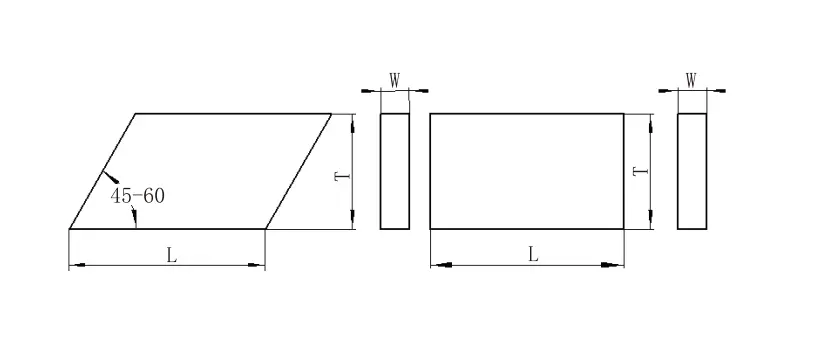

Berekening van de lengte van het snijlengte

Voor as: l = 3.1 (d+w) voor gat: l = 3.1 (d-w)

L --- ringlengte d --- asdiameter d --- gatdiameter w --- ringdikte z --- gesneden klaring

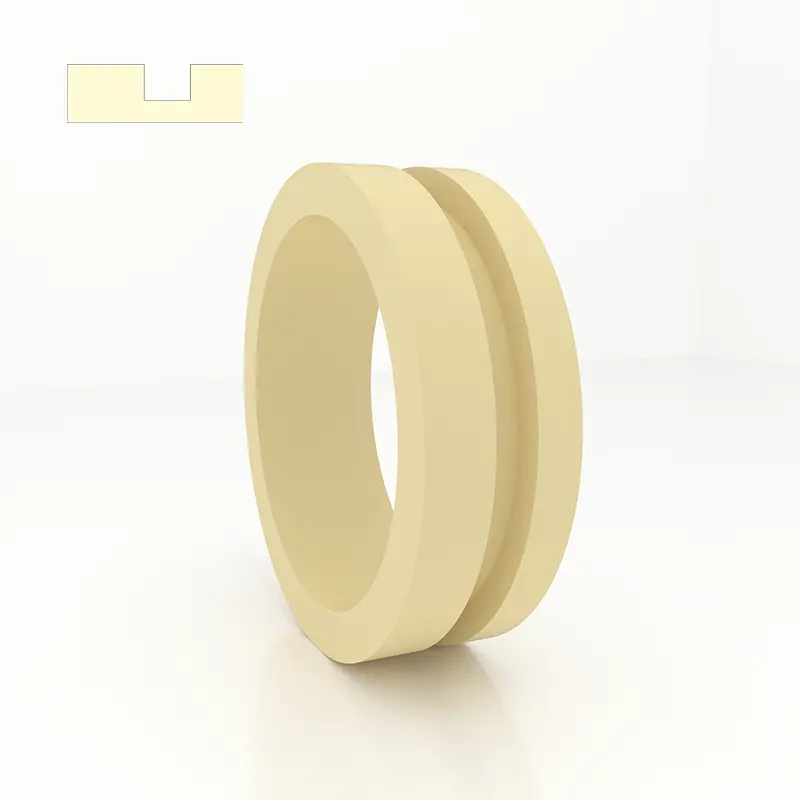

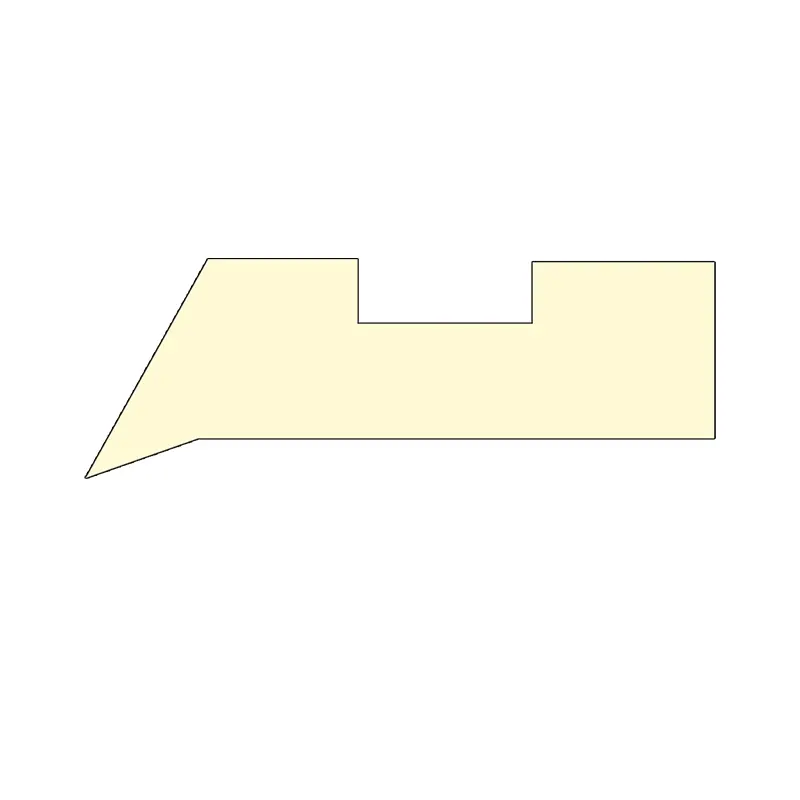

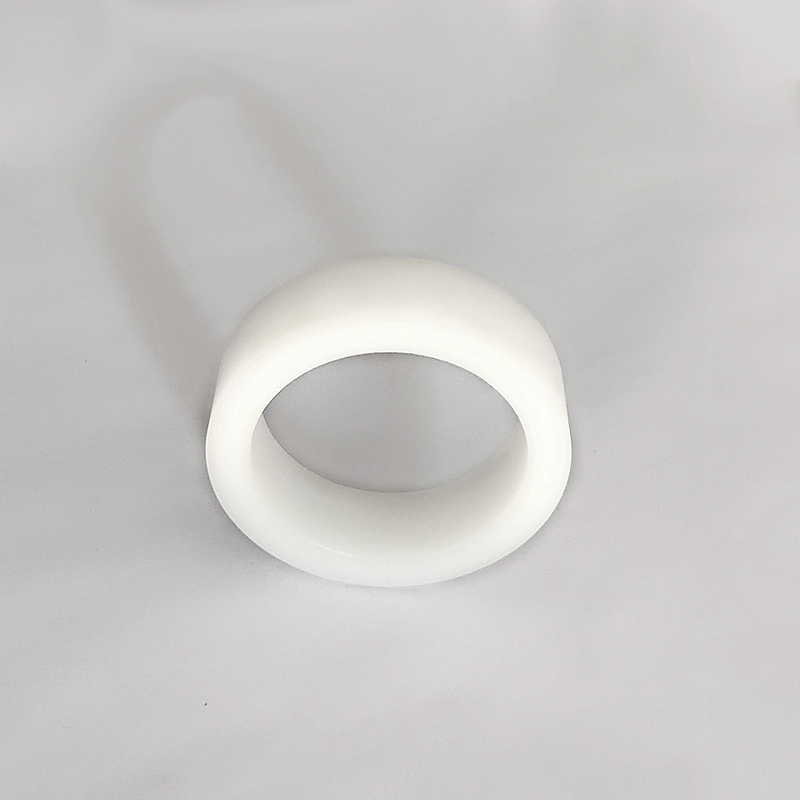

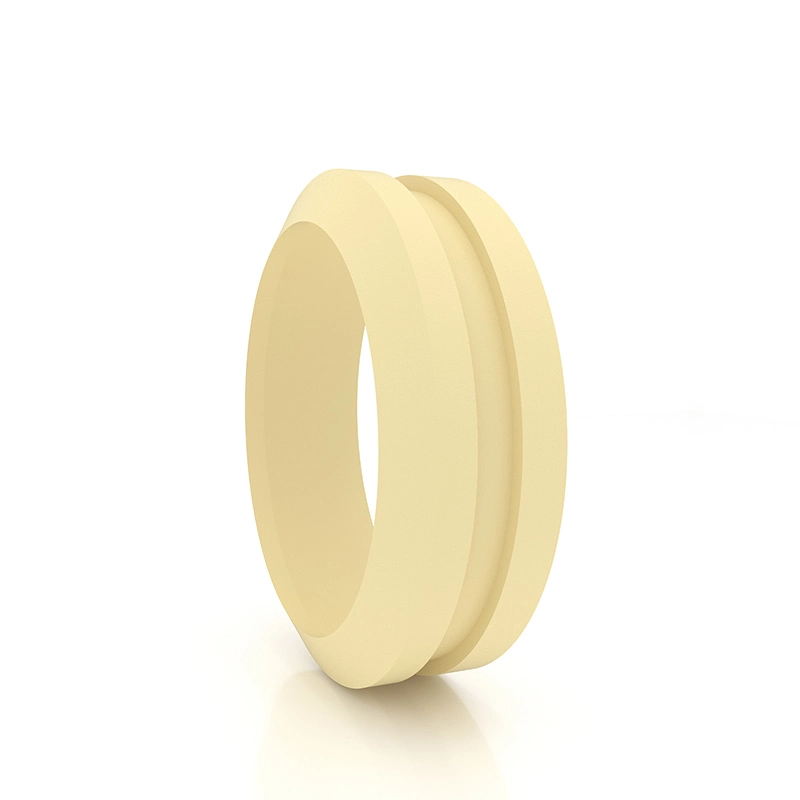

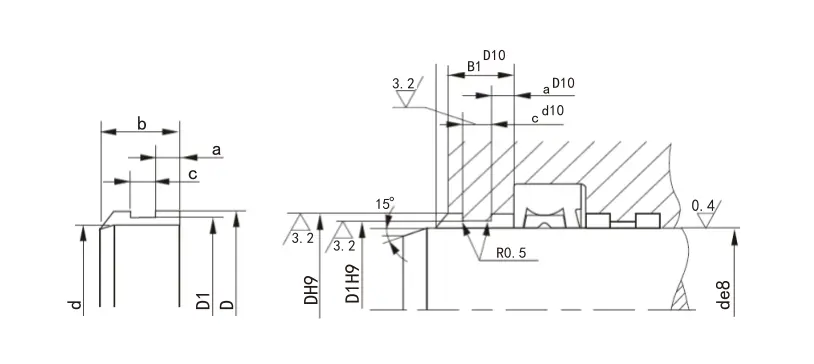

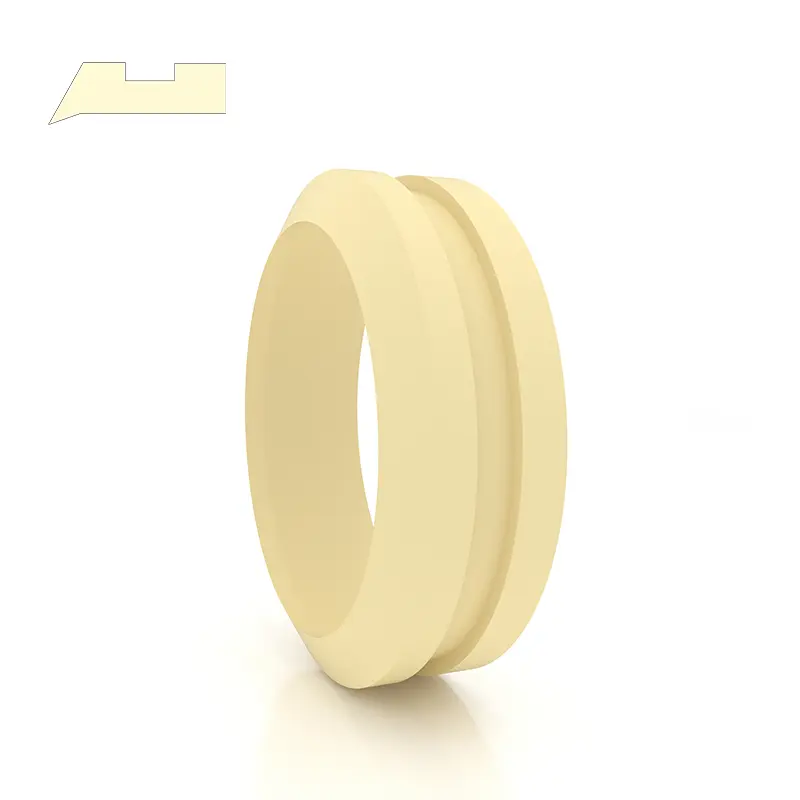

Gids mouw gfai

1. Prestaties en gebruik: de gvai van de geleidemoes is een geleidegoes voor de zuigerstang, die de zuigerstang ondersteunt en begeleidt en een stofveilige functie heeft.

2. Materiaal: nylon PA, polyoxymethyleen POM en polytetrluorethyleen PTFE.

3. Werkomstandigheden: Werktemperatuur: -55 ～+225 ° C (PTFE wordt boven 120 ° gebruikt).

4. Design Standard: Raadpleeg bij het ontwerpen en selecteren de FAI -serie van Hunger Company.

5. Markerings- en bestelmethode: de gfai van de gidshuls is gemarkeerd met het bestelnummer, voorbeeld: GFAI-0600 PTFE

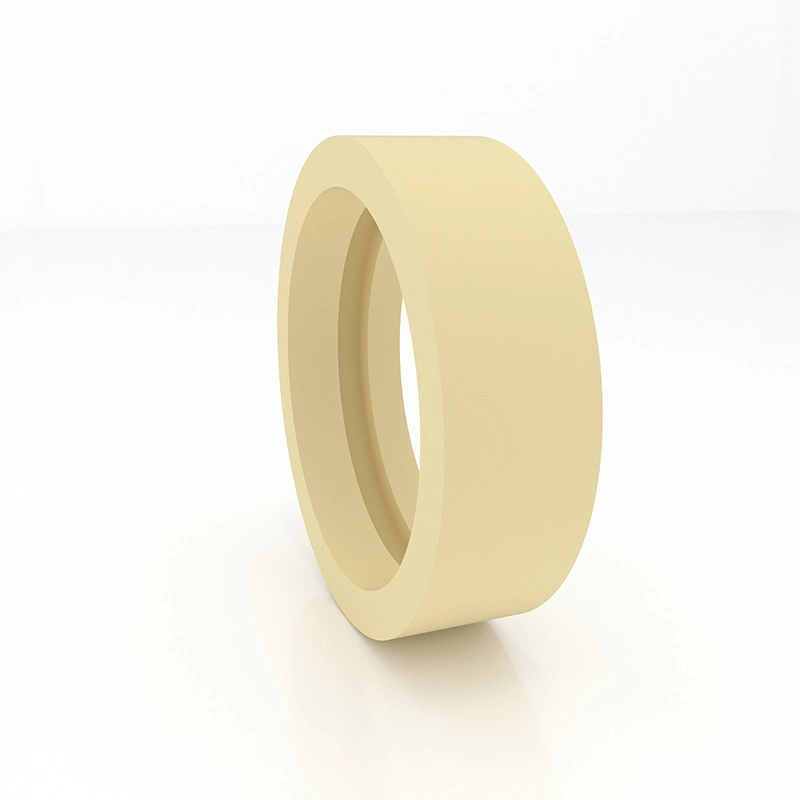

Gids mouw gfi

1. Prestaties en gebruik: Guide Sleeve GFI is een richthuls voor de zuigerstang, die de zuigerstang ondersteunt en begeleidt.

2. Materiaal: nylon PA, polyoxymethyleen POM en polytetrluorethyleen PTFE.

3. Werkomstandigheden: Werktemperatuur: -55 ~+255 ° C (PTFE wordt boven 120 ° C gebruikt)

4. Ontwerpstandaard: raadpleeg bij het ontwerpen en selecteren van de FI -serie van Hunger.

5. Markerings- en bestelmethode: Guide Sleeve GFI is gemarkeerd met bestelnummer, Voorbeeld: GFI-0360 PA

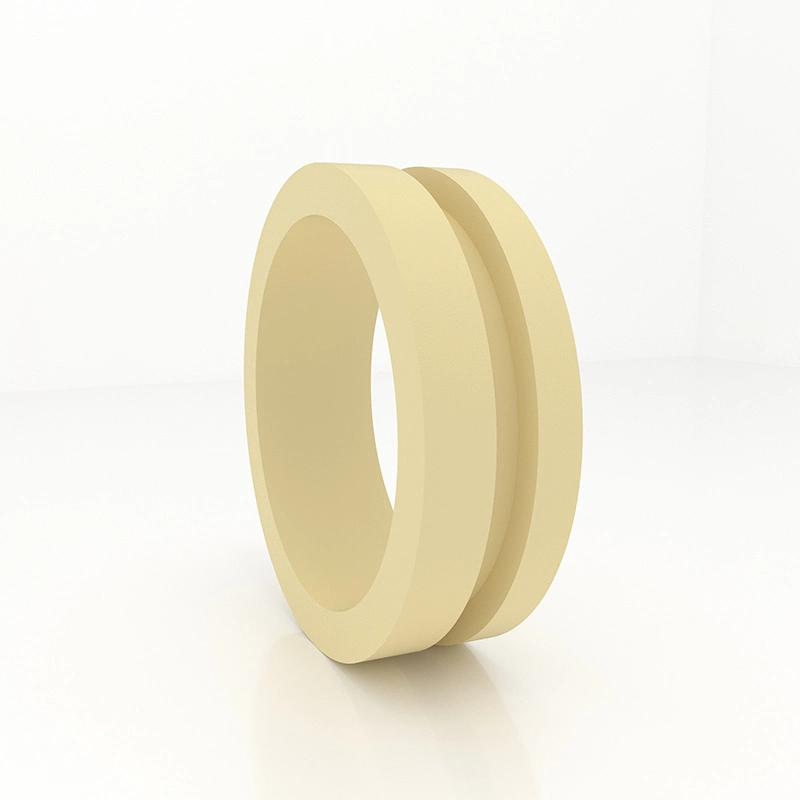

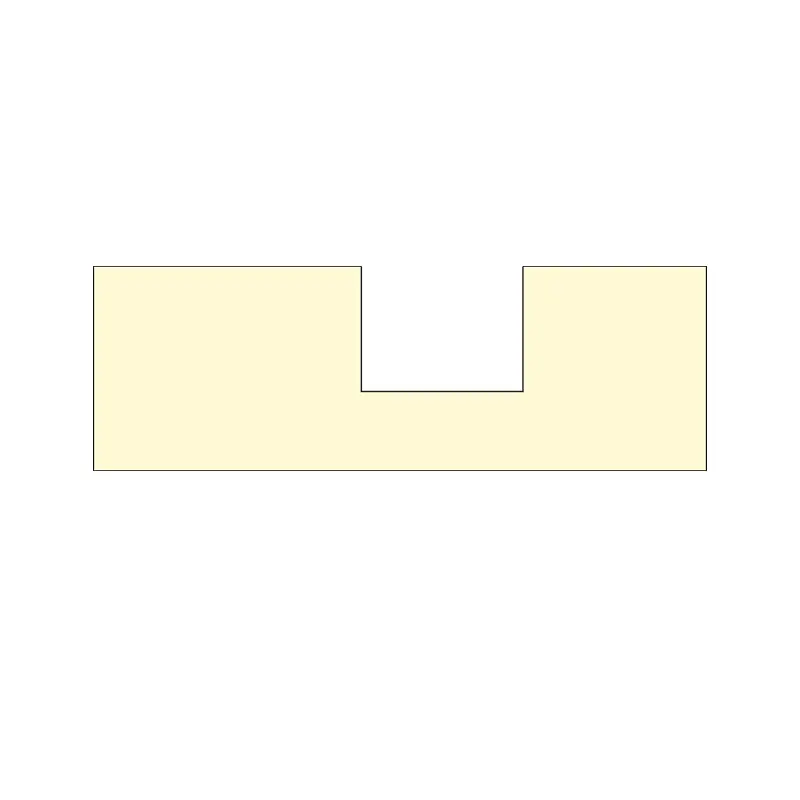

Gids mouw gfa

1. Prestaties en gebruik: Guide Sleeve GFA is een gidshuls voor zuiger, die de zuiger ondersteunt en begeleidt.

2. Materiaal: nylon PA, polyoxymethyleen POM en polytetrluorethyleen PTFE.

3. Werkomstandigheden: Werktemperatuur: -55 ~+255 ° C (PTFE wordt boven 120 ° C gebruikt)

4. Design Standard: raadpleeg bij het ontwerpen en selecteren van de FA -serie van Hunger.

5. Markerings- en bestelmethode: Guide Sleeve GFA is gemarkeerd met bestelnummer, Voorbeeld: GFA-0560 PA

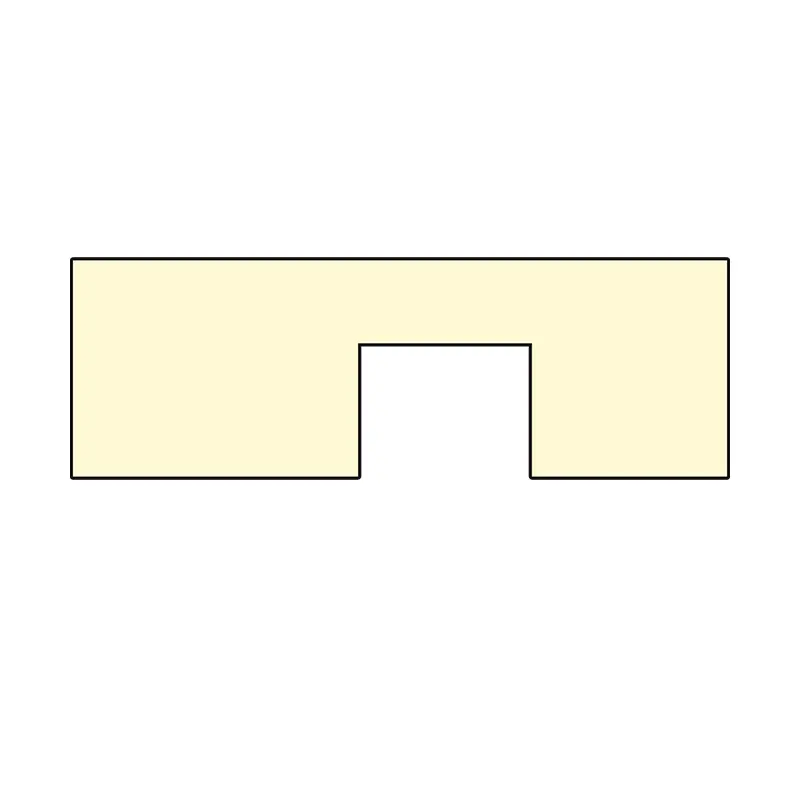

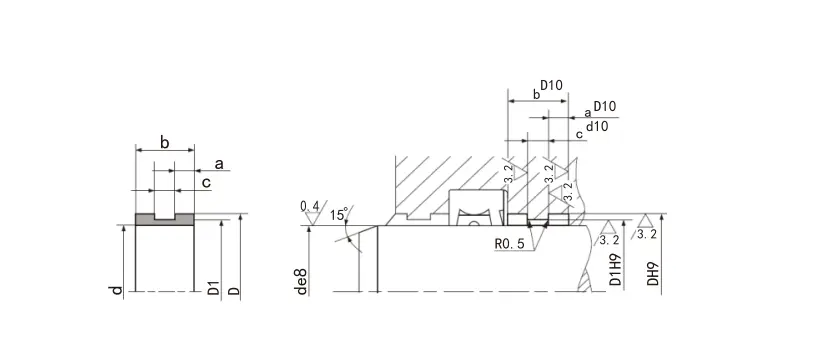

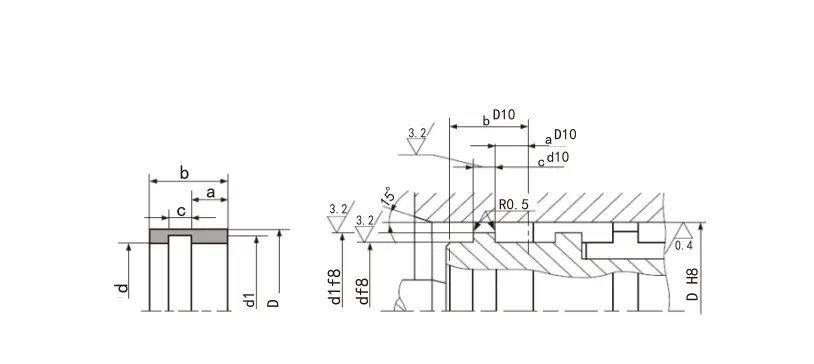

6. Structureel apparaat:

Specificaties:

Model	Groefbreedte H+0,2	Dikte T-0.05	Dikte t T-0.05	Dikte T-0.05	Dikte T-0.05	Dikte T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Opmerking: de Boldface -serie worden vaak gebruikte series. Als het vereiste product niet in deze tabel staat, neem dan contact met ons op.

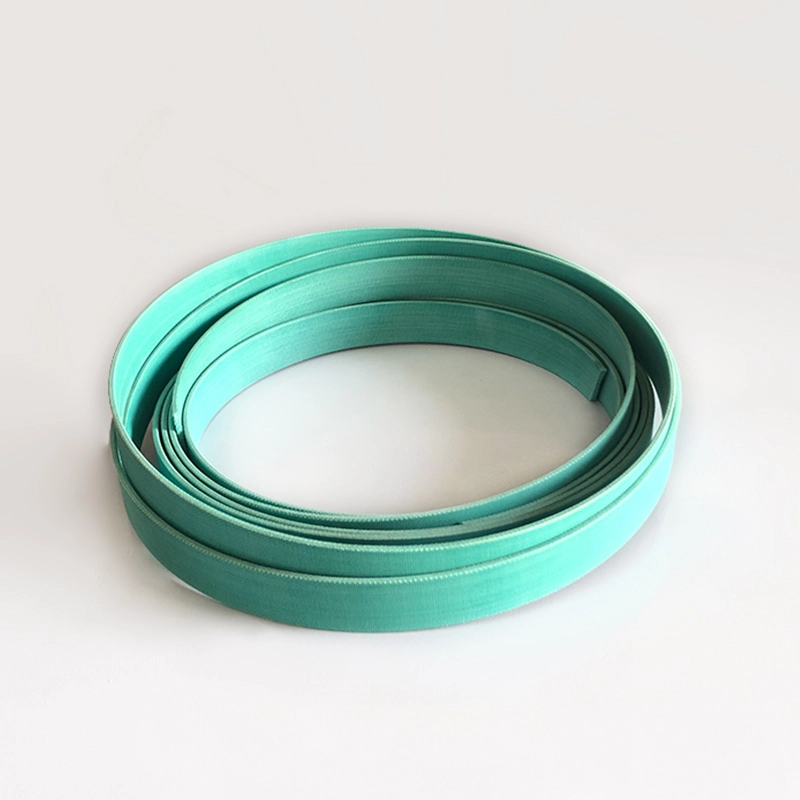

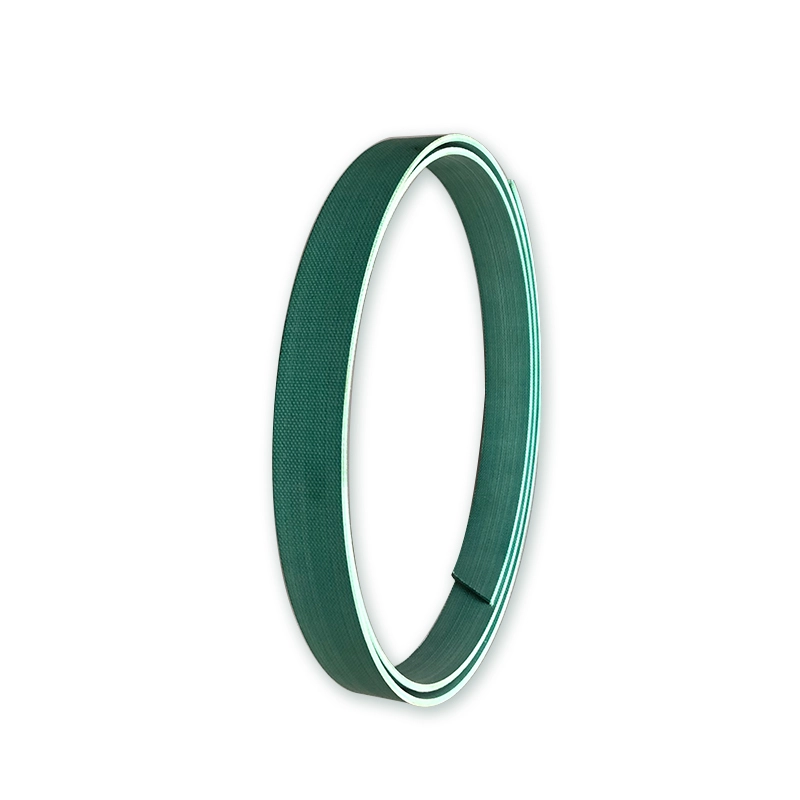

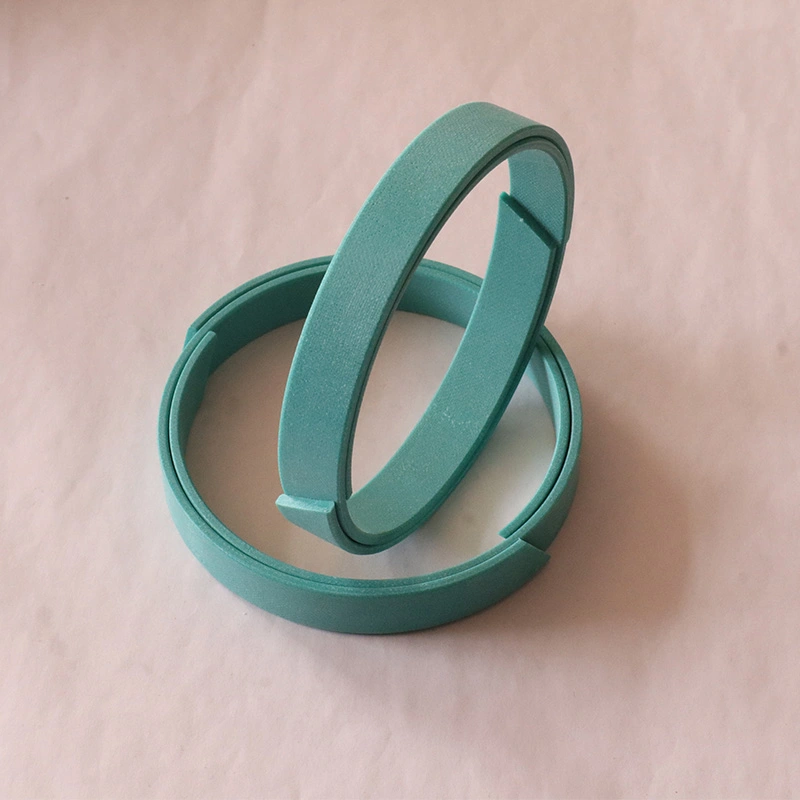

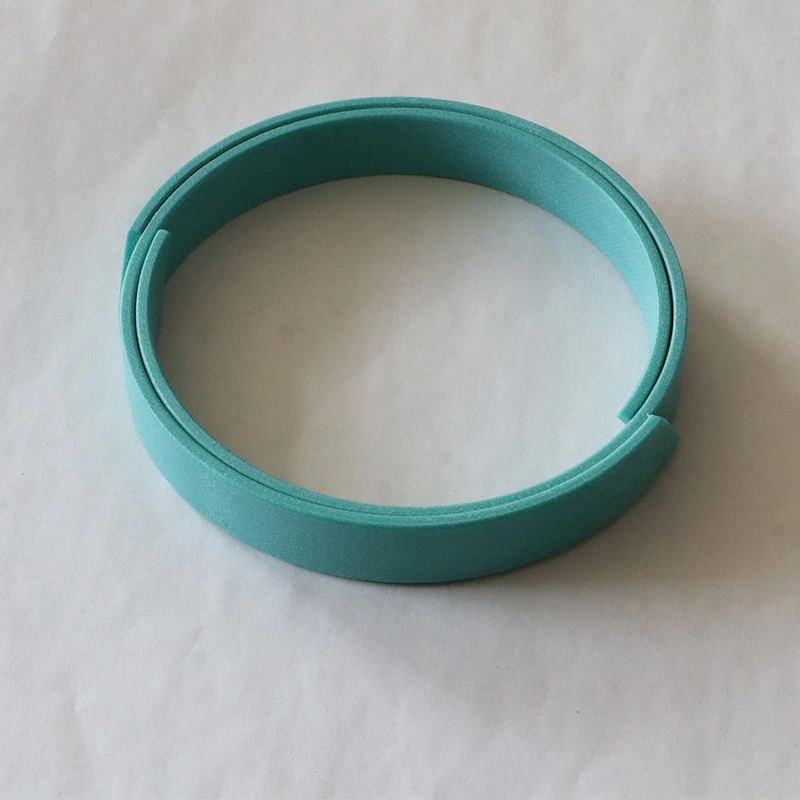

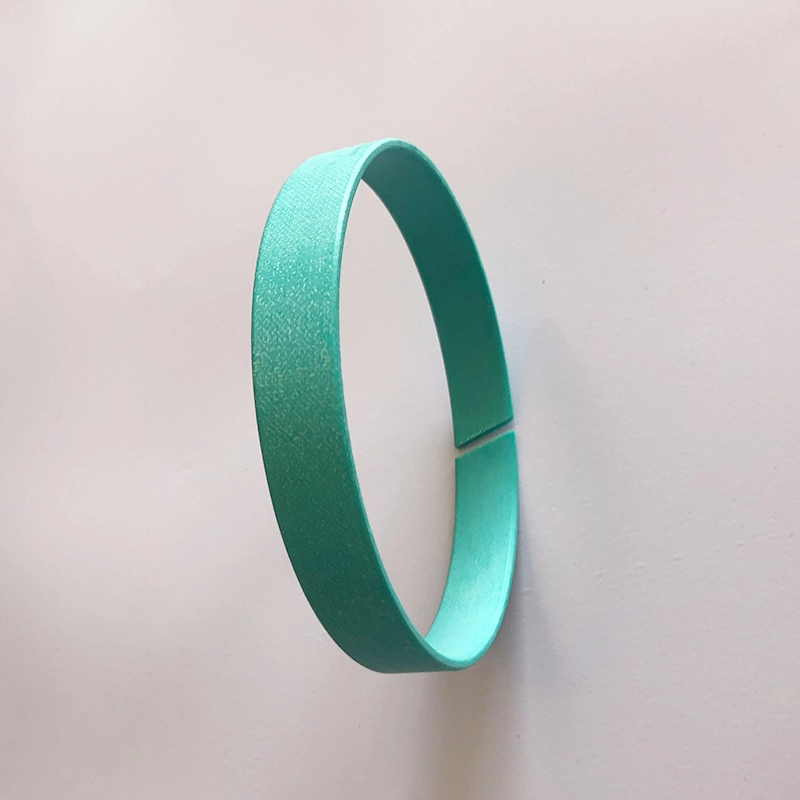

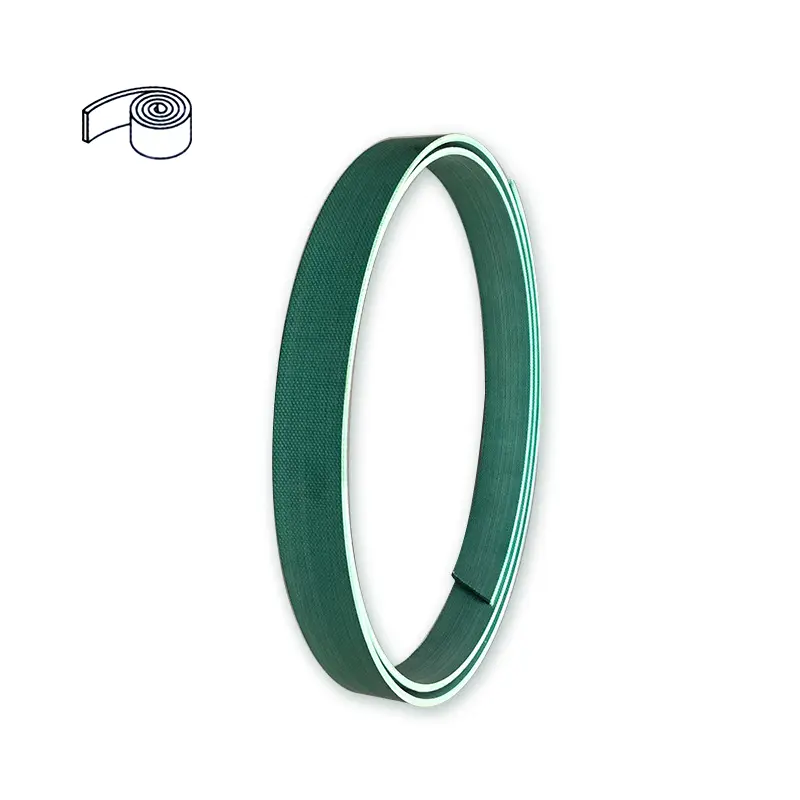

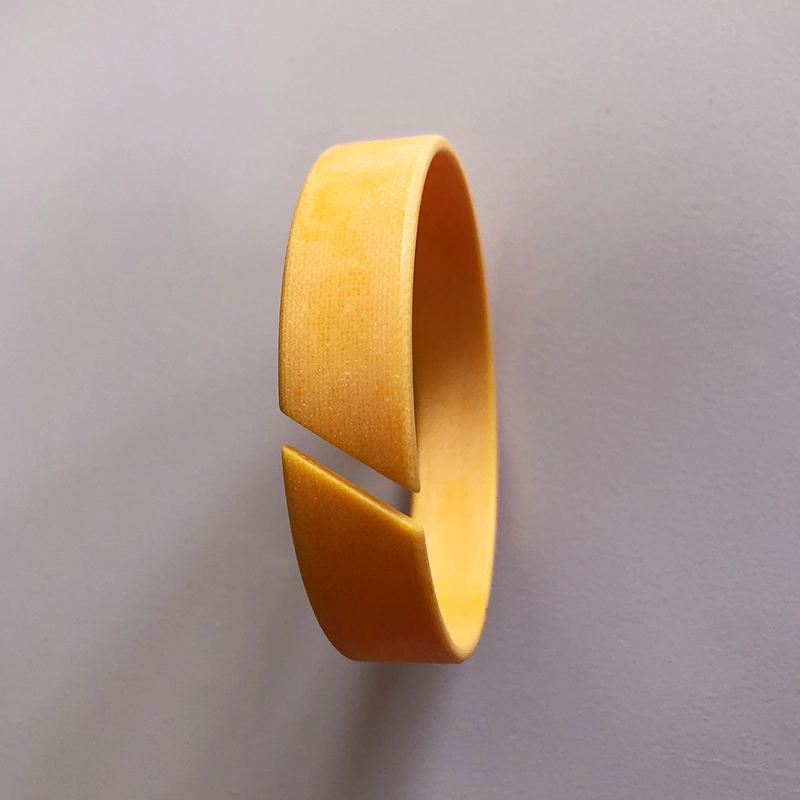

Doekversterkte fenolische ondersteuningsring (riem)
Ondersteuningsringen zijn belangrijke basiscomponenten van hydraulische cilinders. Om zich aan te passen aan de ontwikkeling van glijdende ring gecombineerde afdichtingen en zachte lagerstructuren ter wereld, heeft ons bedrijf met succes stofversterkte fenolische ondersteuningsringen (riemen) ontwikkeld. Jaren van daadwerkelijk gebruik hebben aangetoond dat dit product het kwaliteitsniveau van vergelijkbare buitenlandse producten heeft bereikt of overtroffen en door gebruikers op grote schaal is geprezen. Tabellen 1 tot 4 zijn de prestatietabellen van ondersteuningsringen (riemen) geproduceerd door ons bedrijf.

Tabel 1 Vergelijking van fysieke eigenschappen van onze ondersteuningsring en Busak+Shamba -producten

Monsterbron	Ondersteuning ringdikte (mm)	Compressieve sterkte (MPA)	Olieweerstand Gewicht Veranderingssnelheid Hydraulische olie (70 ± 2 ℃*24H）	Breaking Strength (MPA)	Interlayer hechting (KN/M)
Mode+shamba	2.48	338.9	2.83	35.6	1.2
Onze producten	2.48	425	0.90	37.0	2.9
	2.48 (met grafiet)	390	0.63	36.4	2.08

Tabel 2 Performance -index van hydraulische cilinderondersteuningsring

Monstervariëteit	Onze producten		Orchot Zou kunnen ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japanse)	POM gemodificeerd Polyoxymethyleen	Cat (VS)
	Gemeten waarde	Vereiste indicatoren
Compressieve sterkte (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Opmerking: ①busak+Shamba Company ②merkel Company Tabel 3 Sterkte -index

Monstervariëteit	Onze producten		Orchot Zou kunnen ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japanse)	POM gemodificeerd Polyoxymethyleen	Cat (VS)
	Gemeten waarde	Vereiste indicatoren
Compressieve sterkte (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Opmerking: ①busak+Shamba Company ②merkel Company Tabel 4 Wrijvingscoëfficiënt van onze producten en orkot TLG onder droge wrijving en olie -druipende omstandigheden

Laad per contactlengte van eenheid w (n/mm)	Hertz Contact Relay (N/MM2)	Wrijvingscoëfficiënt
		Droge wrijvingsstaat		Olie druppelsmeerstatus
		Onze producten	Orchot tlg	Onze producten	Orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

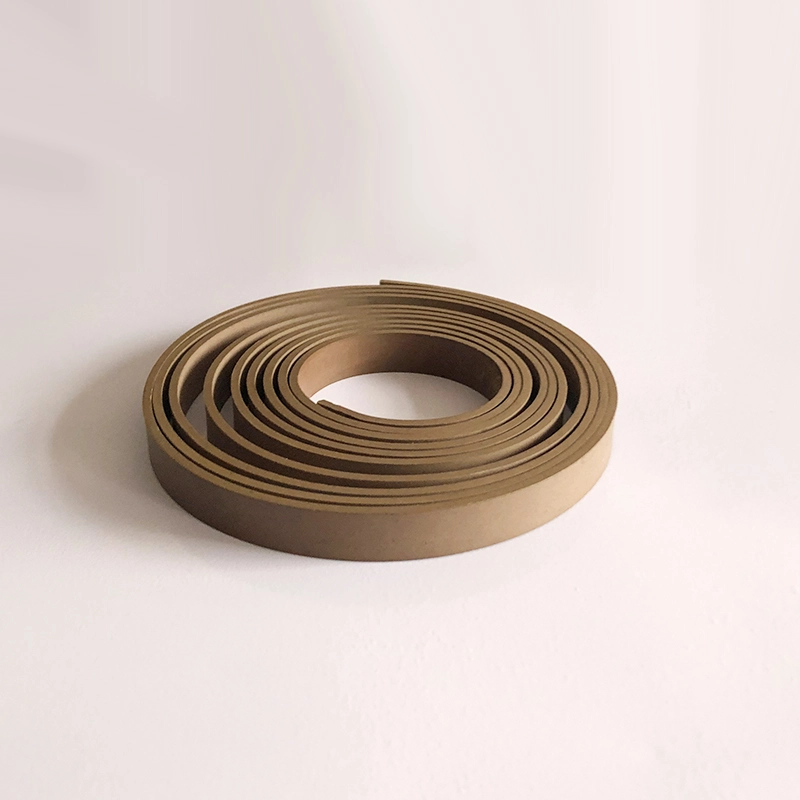

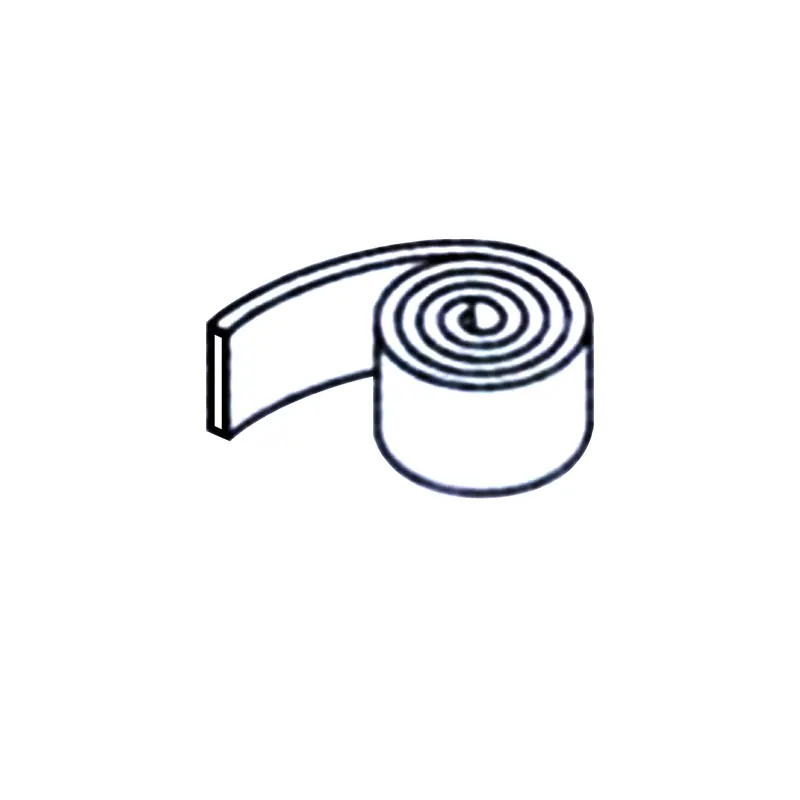

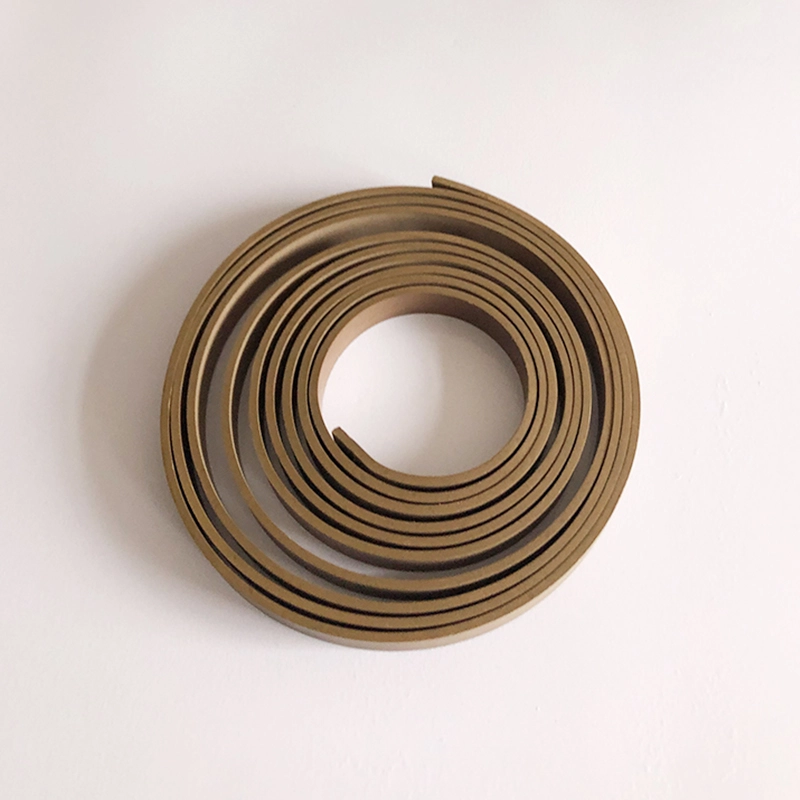

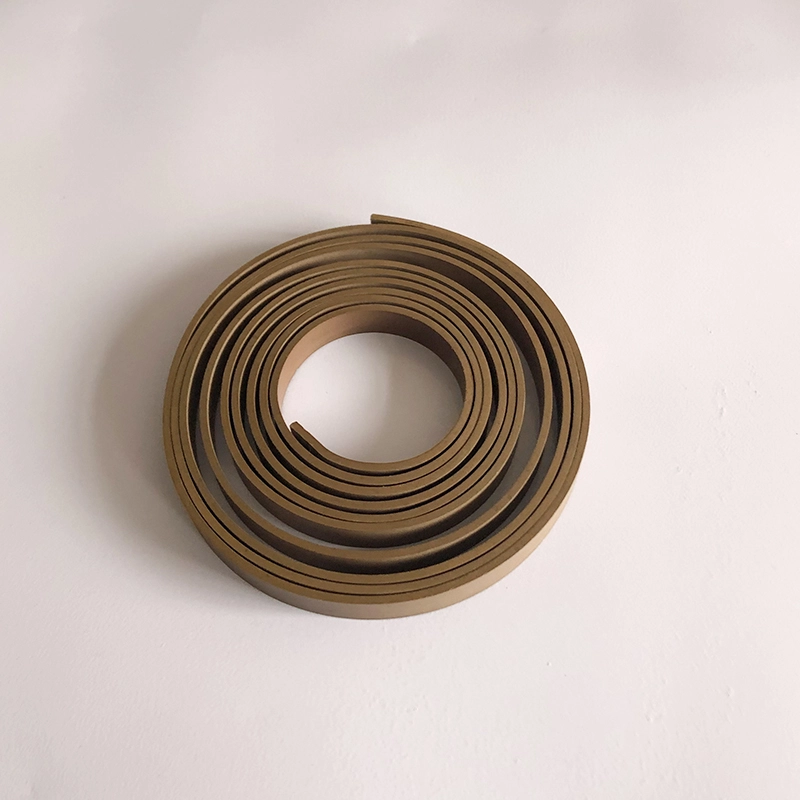

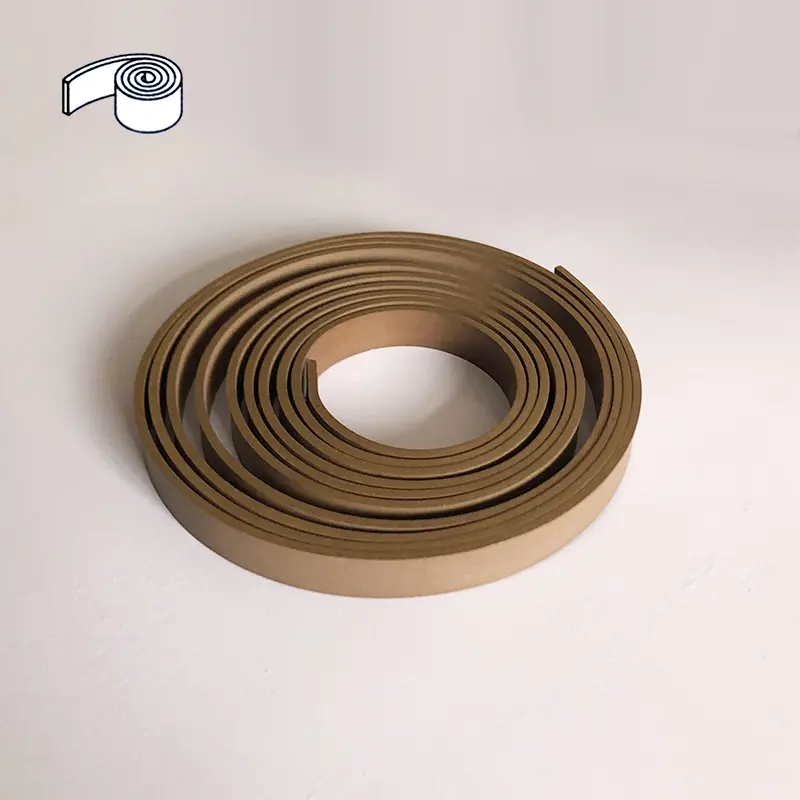

PTFE Wear-resistente riem (ring)
Materiaal	PTFE+Bronze
Levering	Rol (meestal ongeveer 20 meter/rol) of sneden tot de vereiste lengte
Voordelen	1. Lage wrijving, niet kruipend en bijten;
	2. Kan goed werken zonder voldoende smering;
	3. resistent tegen een verscheidenheid aan media, uitstekende chemische stabiliteit;
	4. kan herbergen van harde objecten ingebed in de slijtvaste ring, waardoor harde objecten worden verminderd die de cilinder en afdichtingen krabben, dus in zware geladen situaties, gebruik je meerdere slijtvaste ringen;
	5. Het heeft ook goede slijtvastheid in hoge snelheid en lichte load situaties, dus het is de meest gebruikte slijtvaste ring;
	6. Er kunnen geen maatbeperkingen worden gebruikt in situaties met grote diameter.
Temperatuur	-60 ~+200 ℃
Maximale snelheid	15m/s
Maximale extrusiesterkte	15n/mm2 (20 °)
	7.5n/mm2 (80 °)
	5n/mm2 (120 °)

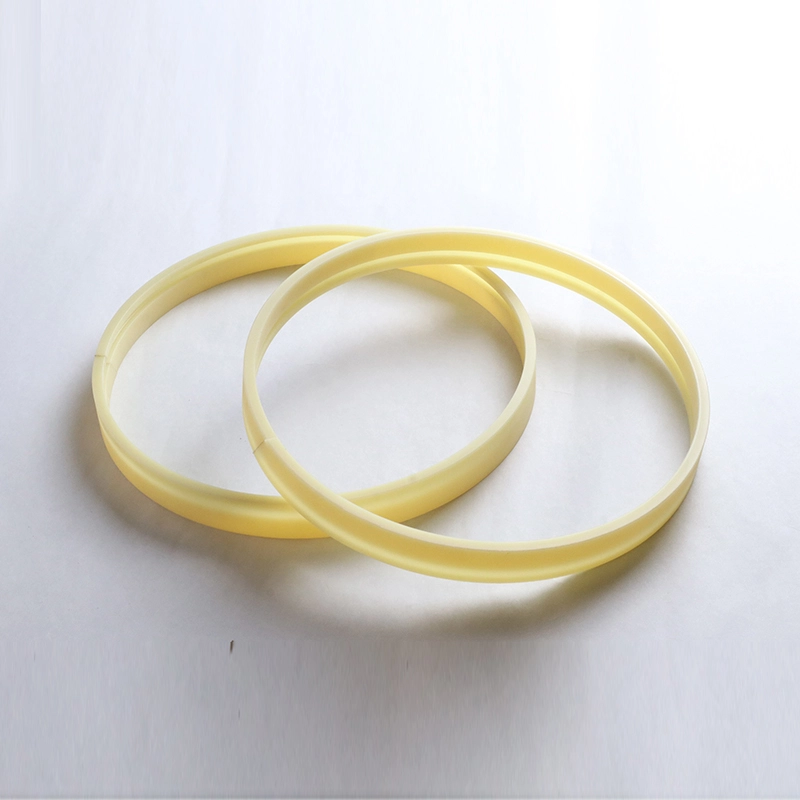

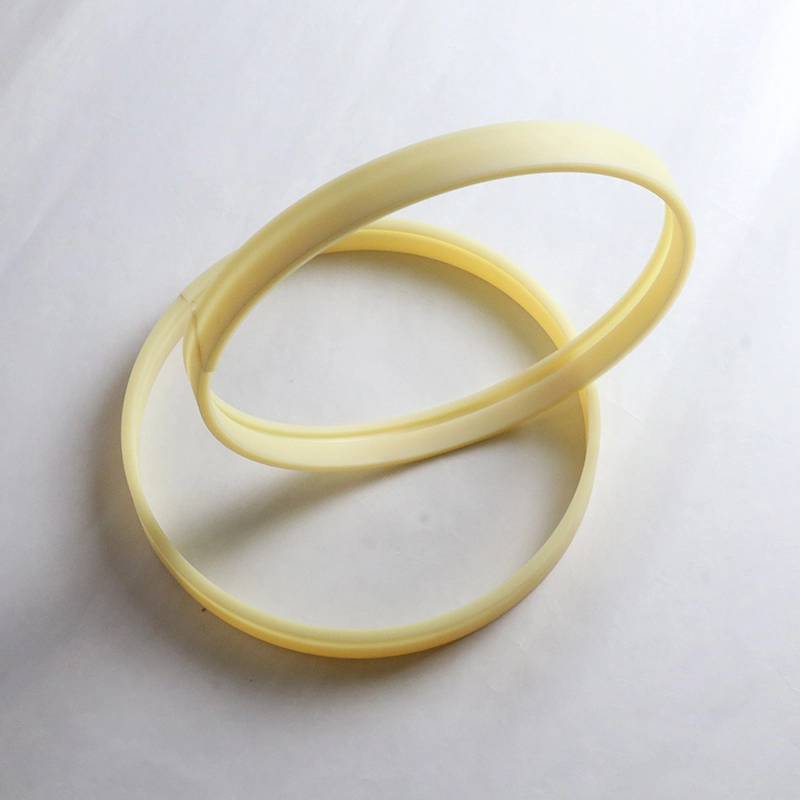

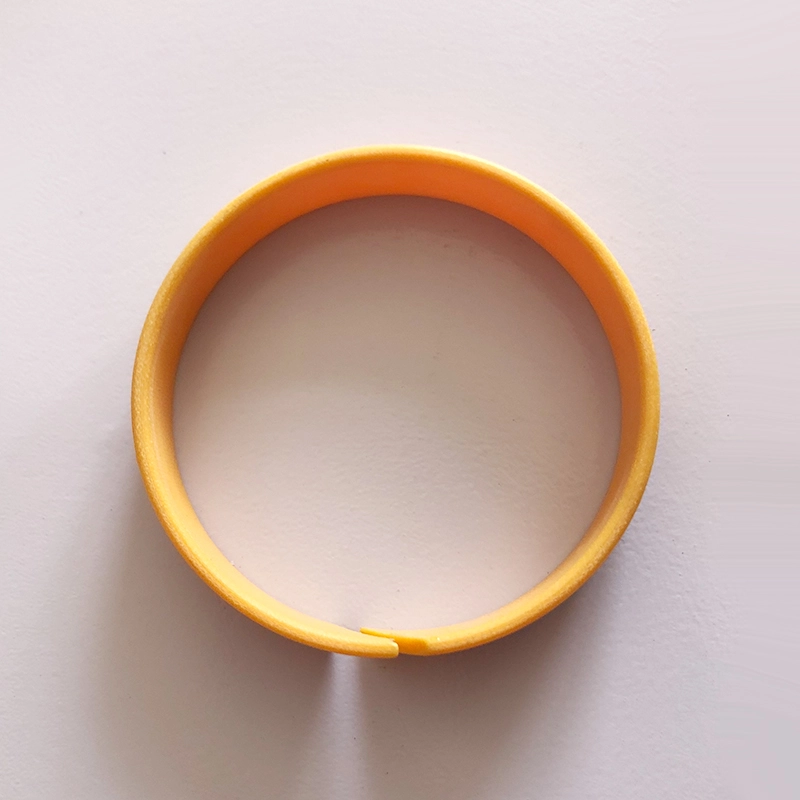

Niet-metalen geleiderring voor RCS-zuigerstang

Niet-metalen gidsring voor RCT-zuiger

Voor de zuiger- of zuigerstaaf die in de hydraulische cilinder loopt, heeft de slijtier een nauwkeurig geleidingseffect en kan ze radiale krachten absorberen. Tegelijkertijd kan de slijtierring met metaalcontact van schuifonderdelen in de hydraulische cilinder voorkomen. In vergelijking met metalen slijtagringen hebben niet-metalen slijtagringen veel voordelen. Onder hen zijn stoffenversterkte fenolische en PTFE-geleiderringen beschikbaar in het snijden van het snijtype en het gebruiksklare type.

1. Goede slijtvastheid

2. Vermijd contact met metaal tot metaal

3. Kan mechanische trillingen onderdrukken

4. Vanwege het centreringseffect van de slijtiering is een grote radiale klaring toegestaan

5. Eenvoudige groef, gemakkelijk te installeren

6. Lage onderhoudskosten op basis van de bovenstaande voordelen, het wordt veel gebruikt

Materialen:

1. Polytetrluorethyleen PTFE3 (algemeen materiaal), PTFE4 (geschikt voor media met lage viscositeit zoals water), PTFE1 (lage branche-eisen zoals pneumatiek)

2. Polyoxymethyleen POM of nylon PA en zijn gemodificeerde materialen

3. Formaldehyde hars + versterkte vezel Prif

Vergelijkingstabel van belastingdragende capaciteit van verschillende materialen (referentie)

Materialen	Laadvermogen max (N/MM2)
PTFE-gevuld koperen poeder	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
Fenolisch met doek	90 (60 ° C); 40 (80 ° C)
Polyoxymethyleen of nylon	25 (60 ° C); 15 (80 ° C)
Polyoxymethyleen of nylon gevuld	40 (60 ° C); 30 (80 ° C)

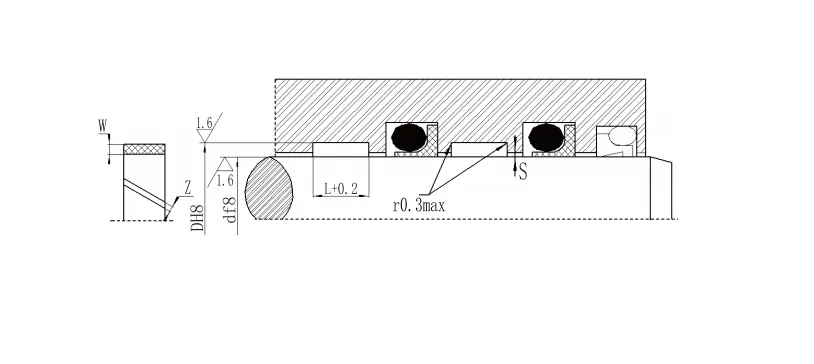

Groef oppervlaktekwaliteit

Gladheid	Rtmax (μm)	RA (μm)
Schuifoppervlak	≤2.5	0,05-0,3
Groef bodem	≤10	≤2
Groefzijde	≤15	≤3

Zuigerstanggids Ring Specification Series

Stangdiameter	Onderste diameter	Groefbreedte	Dikte	Gat		Stangdiameter	Onderste diameter	Groefbreedte	Dikte	Gat
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 Zelf-vensteringsgids ringparameters
Parameters			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Loodvrije bussen		Hydraulische speciale mouw	Bronzen basisbus	Roestvrijstalen corrosiebestendige huls
Maximale lagerdruk (dynamisch)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Maximale lagerdruk (statisch)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Oscillerende beweging			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Maximale schuifsnelheid (oliemering)			<2m/s		<2m/s	<2m/s	<2m/s
Coëfficiënt wrijving μ	Droge wrijving		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Oliemering		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Maximale PV -waarde (droog)			3.6n/mm².m/s		3.8n/mm².m/s	4.3n/mm².m/s	3.6n/mm².m/s
Maximale PV -waarde (olie)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Bedrijfstemperatuur			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Thermische geleidbaarheid			42W/M.K		42W/M.K	42W/M.K	42W/M.K
Lineaire expansiecoëfficiënt			11*10-6/K		11*10-6/K	18*10-6/K	15*10-6/K
RCFB Type Bronze geleiderringparameter Tabel
Parameter		RCFB090		RCFB092		RCFB09G
Dikte		8.9g/cm³		8.9g/cm³		8.9g/cm³
Compressieve sterkte		470N/mm²		470N/mm²		470N/mm²
Thermische geleidbaarheid		60W/M.K		60W/M.K		58W/M.K
Lineaire expansiecoëfficiënt		18.5*10-6/K		18.5*10-6/K		18.5*10-6/K
Hardheid		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Verlenging		55%		55%		55%
Materiële naam		CUSN8P		CUSN8P		CUSN8P
Andere optionele materialen		CUSN6.5P		CUSN6.5P		CUSN6.5P
