Hydraulische afdichtingen voor zuigers en zuigerstaven is een uniforme naam voor een klasse van hydraulische afdichtingen, maar in feite hebben we veel verschillende modellen onderverdeeld, en de kenmerken en focus van verschillende modellen zullen ook verschillen. Als professionele fabrikant zijn we erg blij om u voor te stellen. Natuurlijk, als u andere aangepaste behoeften heeft, kunt u ook contact met ons opnemen voor een dieper begrip.

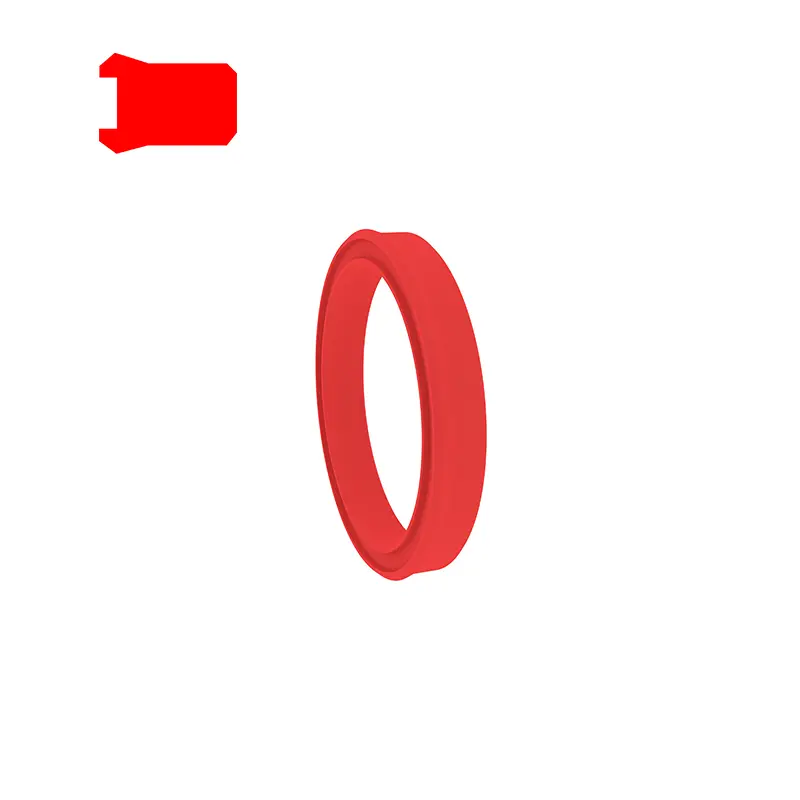

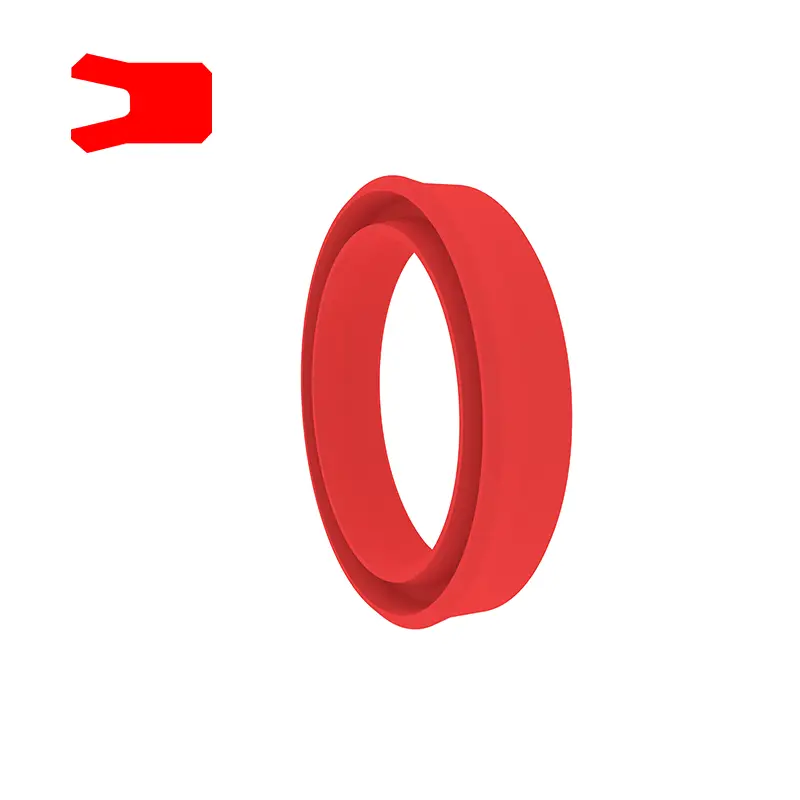

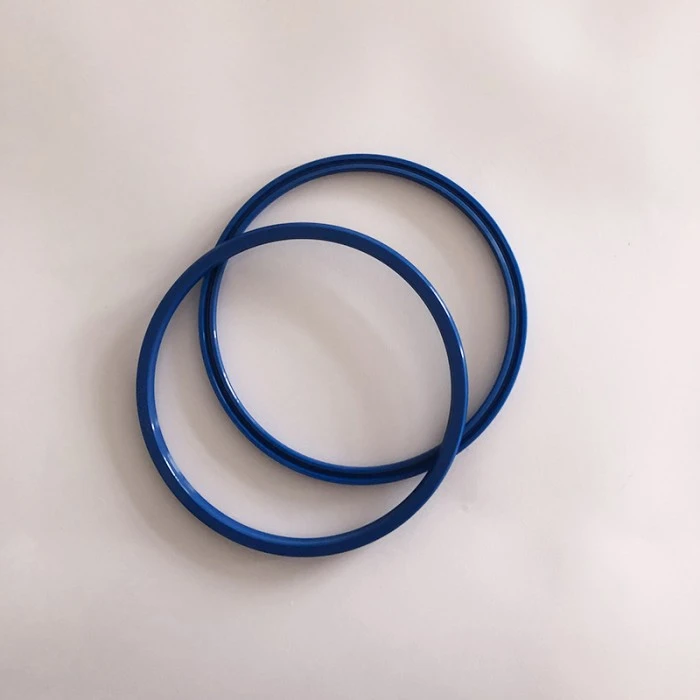

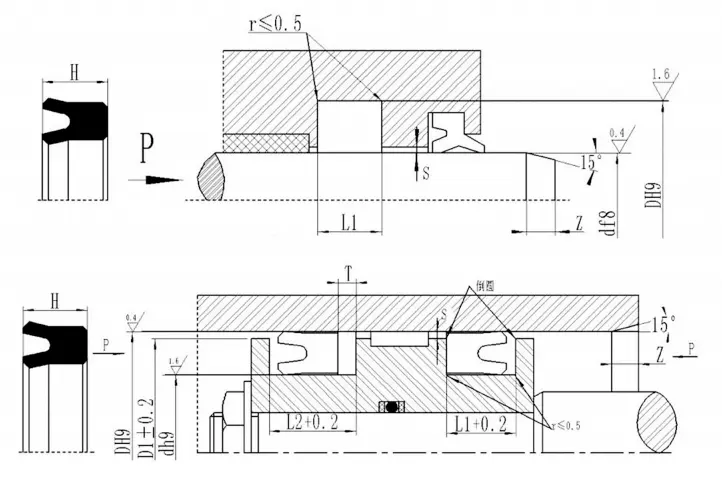

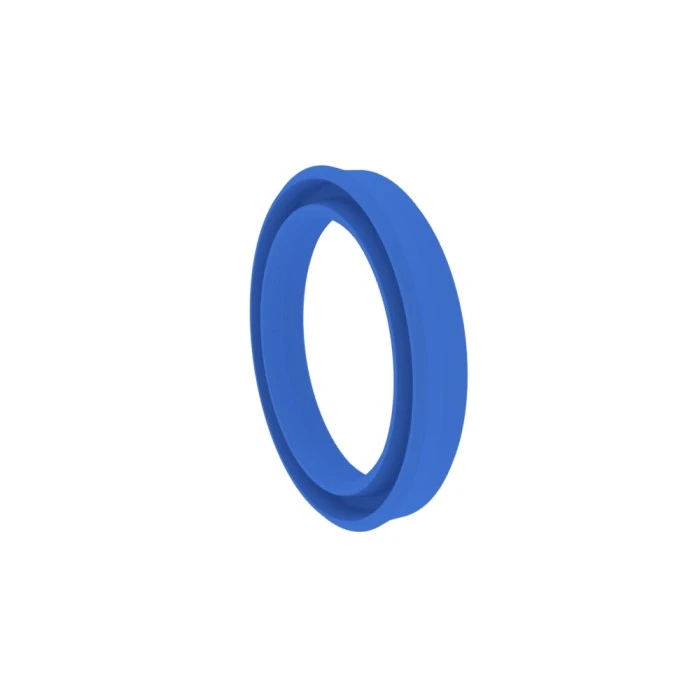

UN-type afdichting is een symmetrische afdichting die speciaal wordt gebruikt op zuigers of zuigerstaven, gebruikt in wandelmachines, lichte industriële machines, agrarische machines, kranen, auto's, bosbouwmachines, mijnmachines, enz.

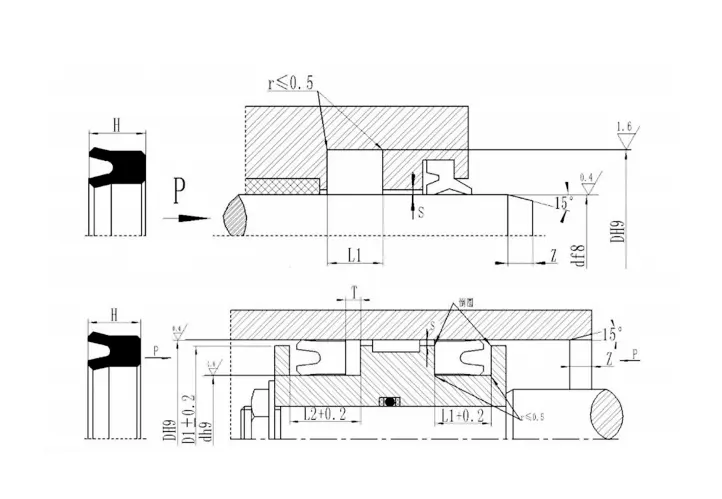

UHS-type afdichting is een symmetrische afdichting voor zowel gaten als schachten, met een kleinere dwarsdoorsnede, die kan worden geïnstalleerd in de integrale groef. Een borgring is vereist bij de wortel bij gebruik onder 16 ~ 32MPa.

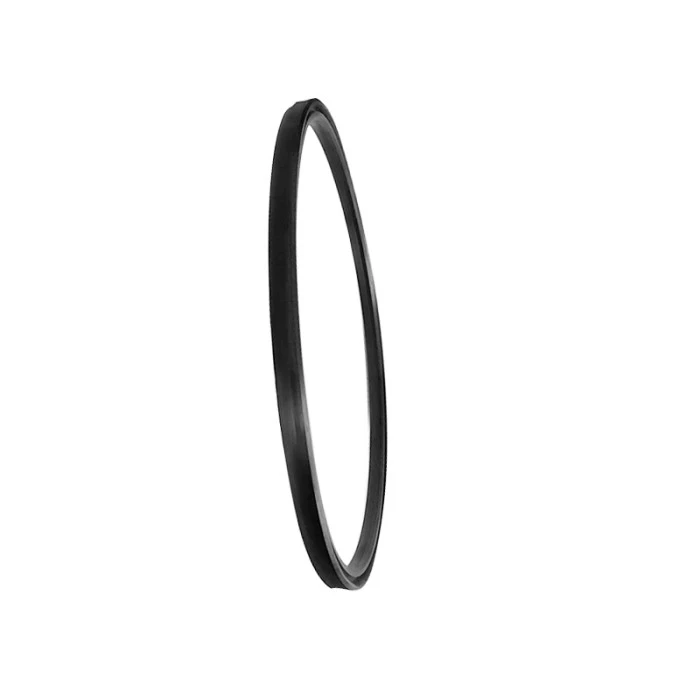

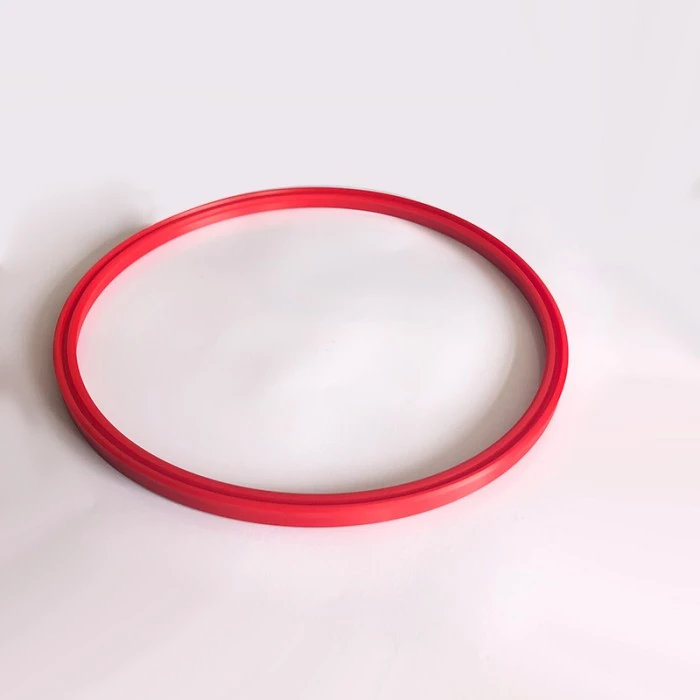

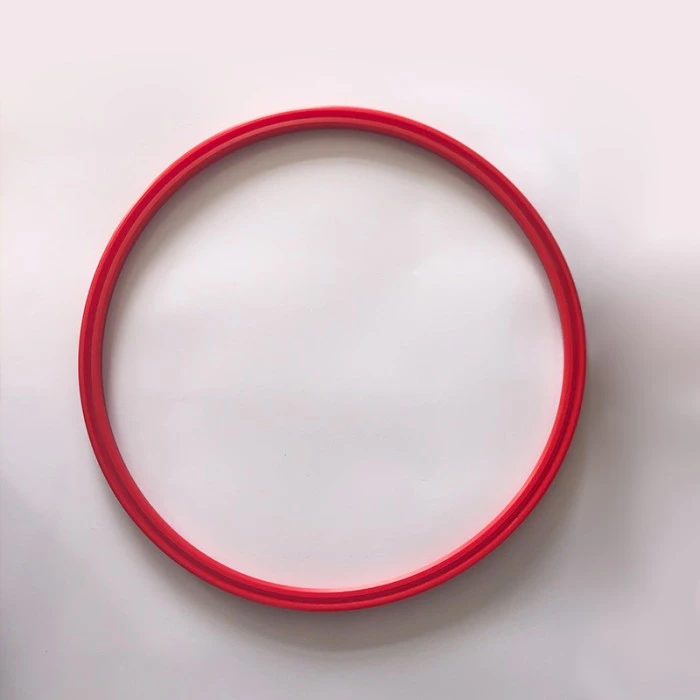

RCBKY-type afdichting is een symmetrische afdichting voor zowel gaten als schachten, met goede dynamische en statische afdichtingsprestaties. Het wordt voornamelijk gebruikt voor afdichting met een grote diameter en het materiaal is nitrilrubber (NBR).

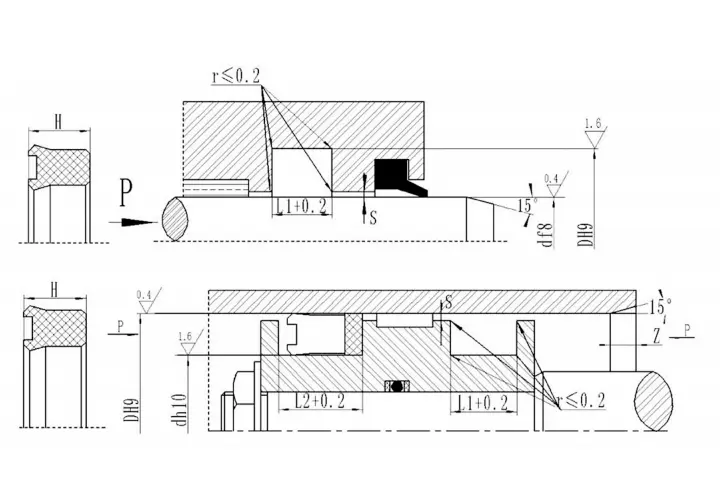

BA-type afdichting is een symmetrische afdichting voor zowel gaten als schachten, voornamelijk gebruikt om plungers, zuigerstaven, smeedmachines en hydraulische apparatuur voor loopapparatuur af te sluiten. Functies:
1. Ongevoelig voor trillingsbelastingen en drukpieken
2. Goede anti-extrusievermogen
3. Betere afdichting onder geen belasting en lage temperatuur
Geschikt voor harde werkomstandigheden

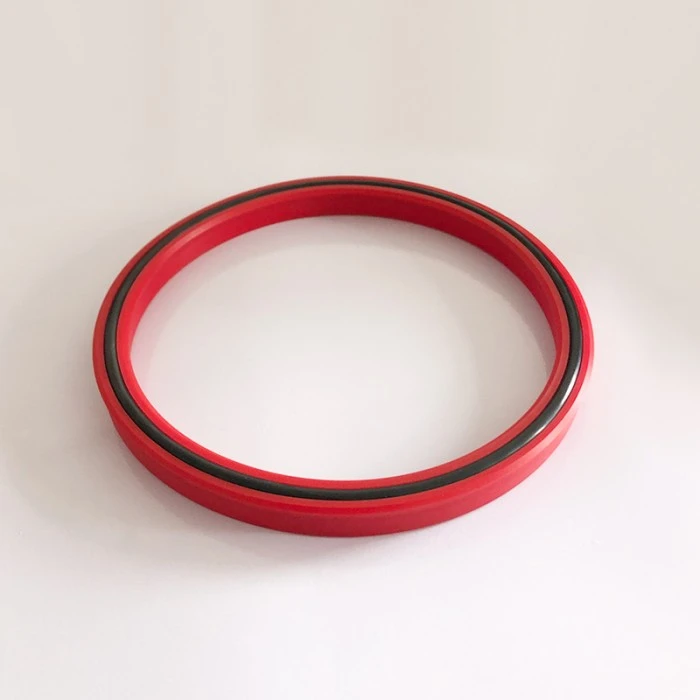

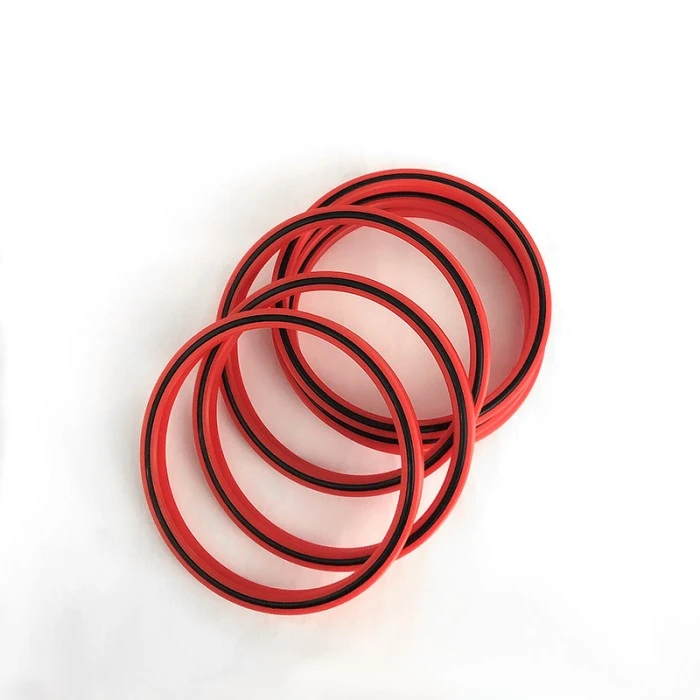

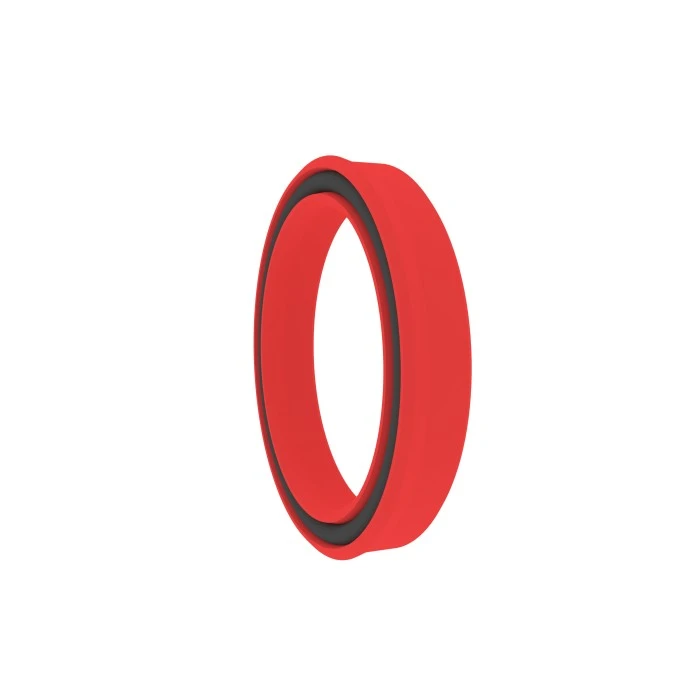

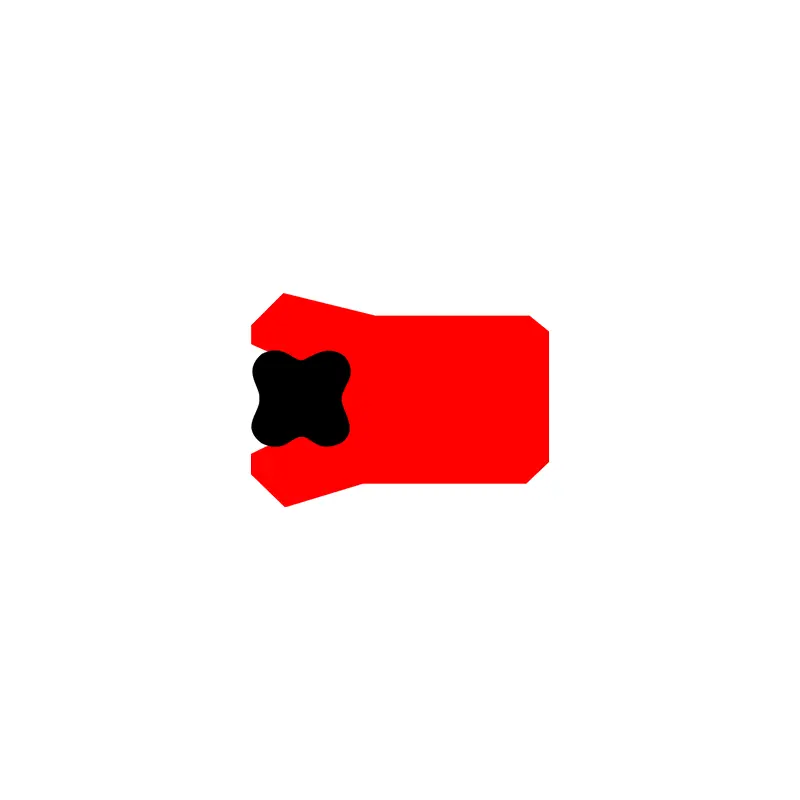

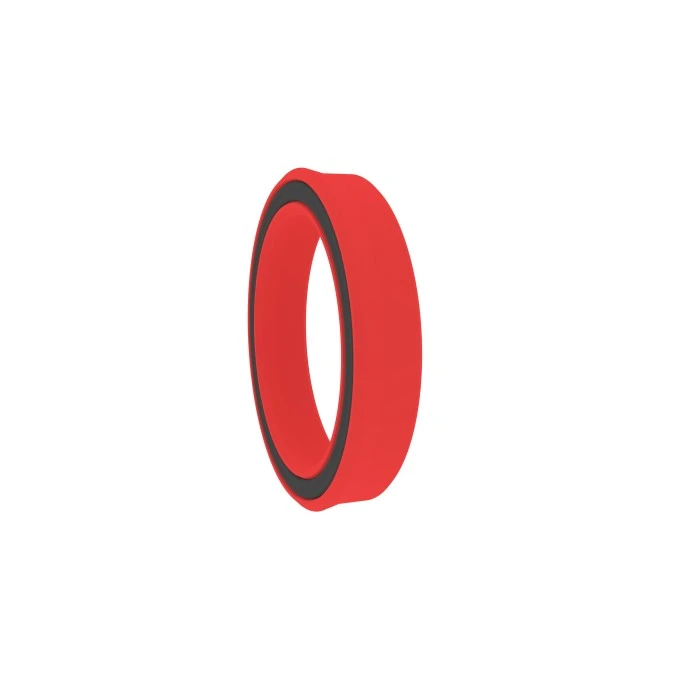

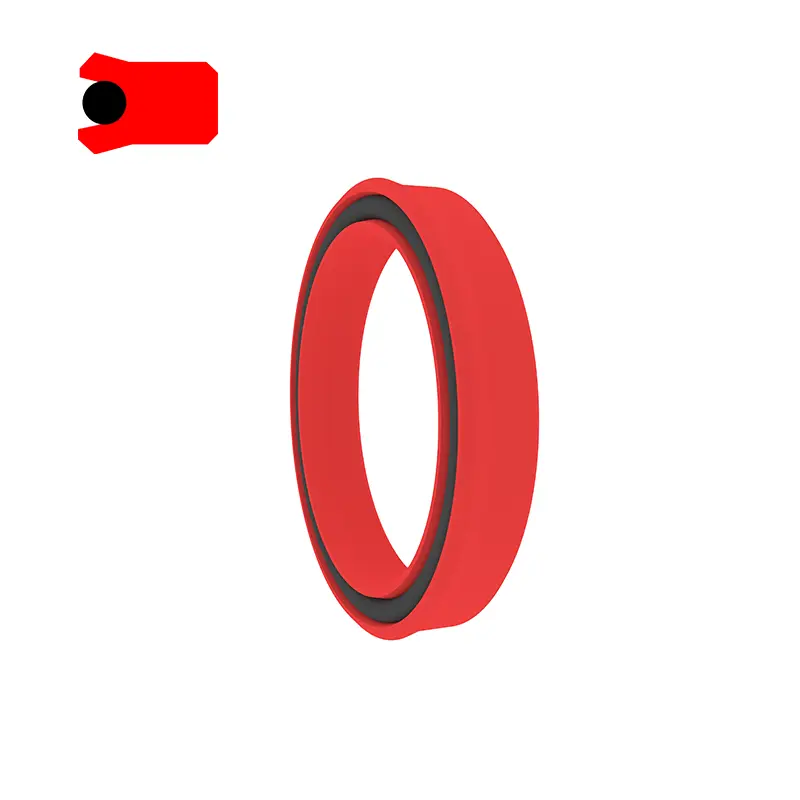

VAD -afdichting is een symmetrische afdichting voor zowel gat als as. Het is het resultaat van verdere ontwikkeling van lipafdichting. De sterring speelt een radiale krachtrol en compenseert de slijtage van de afdichtlip. De systeemdruk wordt overgedragen naar de afdichtlip door de gecomprimeerde en vervormde sterring, dus de prestaties met hoge en lage druk zijn uitstekend. Het wordt voornamelijk gebruikt voor het afdichten van kolommen, zuigerstangen, smeedmachines en hydraulische apparatuur voor loopapparatuur. Het materiaal is: polyurethaanmateriaal (PU) + nitrilrubber (NBR), kenmerken:
1. Ongevoelig voor trillingsbelasting en drukpiek
2. Goede anti-extrusievermogen
3. Betere afdichting onder geen belasting en lage temperatuur
4. Geschikt voor harde werkomstandigheden
5. Lang leven.
Ki-a type afdichting is een symmetrische afdichting voor zowel gat als as, voornamelijk gebruikt in technische machines, industriële voertuigen, dumptrucks, agrarische machines, kranen, spuitgietmachines, telescopische cilinders, stuurhydraulische cilinders, enz.
1. Uitstekende dynamische en statische afdichtingsprestaties
2. Compacte structuur, groefgrond zorgt voor een hogere ruwheid van het oppervlak
3. Ontwerp voor beperkte radiale dimensieruimte van holte
Productfuncties en toepassingen:
Materiële selectie:
En
Standaard materiaal: polyurethaanmateriaal PU Andere optionele materialen: nitrilrubber R01, Fluororubber R02 (raadpleeg ons bedrijf)
Uhs
Standaard materiaal: nitrilrubber R01 Andere optionele materialen: polyurethaanmateriaal PU, Fluororubber R02
Ba
Polyurethaanmateriaal PU + nitrilrubber R01
Bestel voorbeeld:
Bestel Voorbeeld: Gatas Universele afdichting UN50 × 65 × 10PU (DXDXH) + Materiaalcode
Bestel Voorbeeld: Gat-as Universal SEAL UHS50 × 60x6 R01 (DXD × H) + Materiaalcode
Rcbky
Ba
Bestel voorbeeld: BA50 × 60 × 10 (D × D × H)
WAT
Tot-a

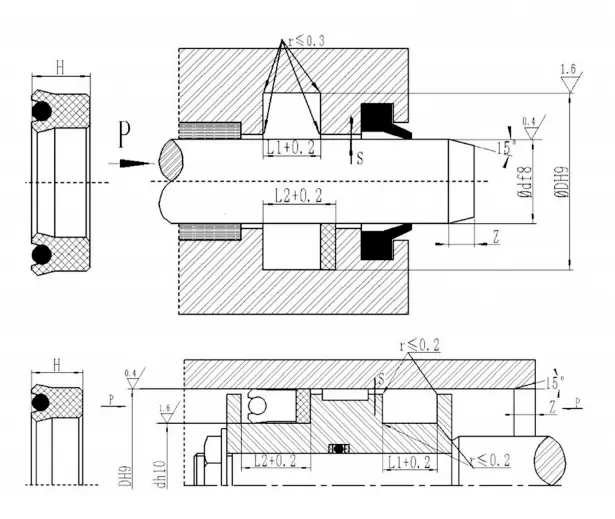

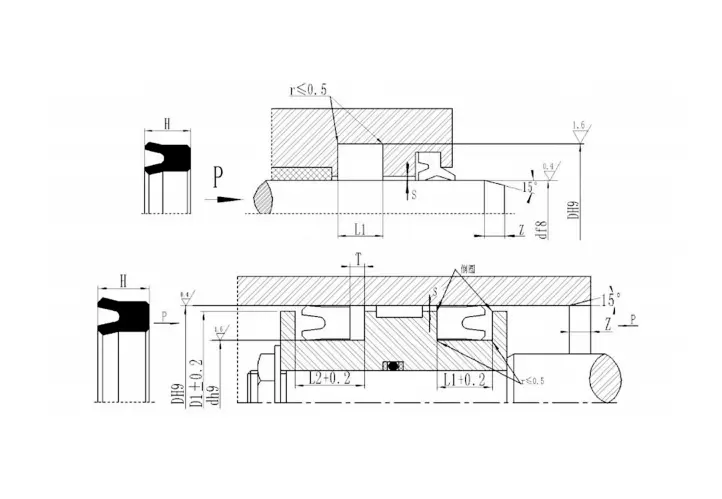

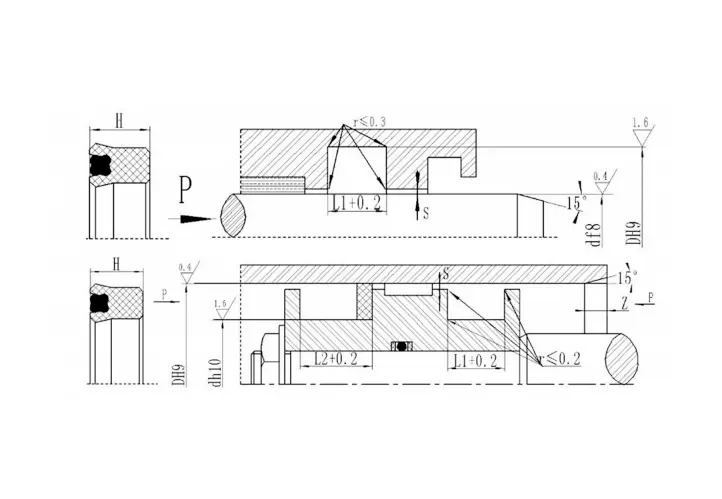

Specificaties en dimensies:
Uhs| Specificaties en groefafmetingen | ||||||||||||||
| Productnummer | d | D | H | L1 | L2 | T |
|
Productnummer | d | D | H | L1 | L2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| UHS-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| Standaardgrootte Tabel Bestelling Voorbeeld: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| Productnummer | D | d | H | VAN | L1 | L2 | Zan |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| RCBKY275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| RCBKY280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| Rcbky300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| Rcbky320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| RCBKY325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| Rcbky340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| Rcbky350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| Rcbky355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| Standaardgrootte -tabel | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| Standaardgrootte Tabel Bestelling Voorbeeld: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45a | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| Opmerking: omgedraaide afdichtingen worden niet beperkt door deze tabel en kunnen in elke grootte worden geleverd. | ||||||||||||||||||
| Specificaties Bestellen Voorbeeld: KI-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
