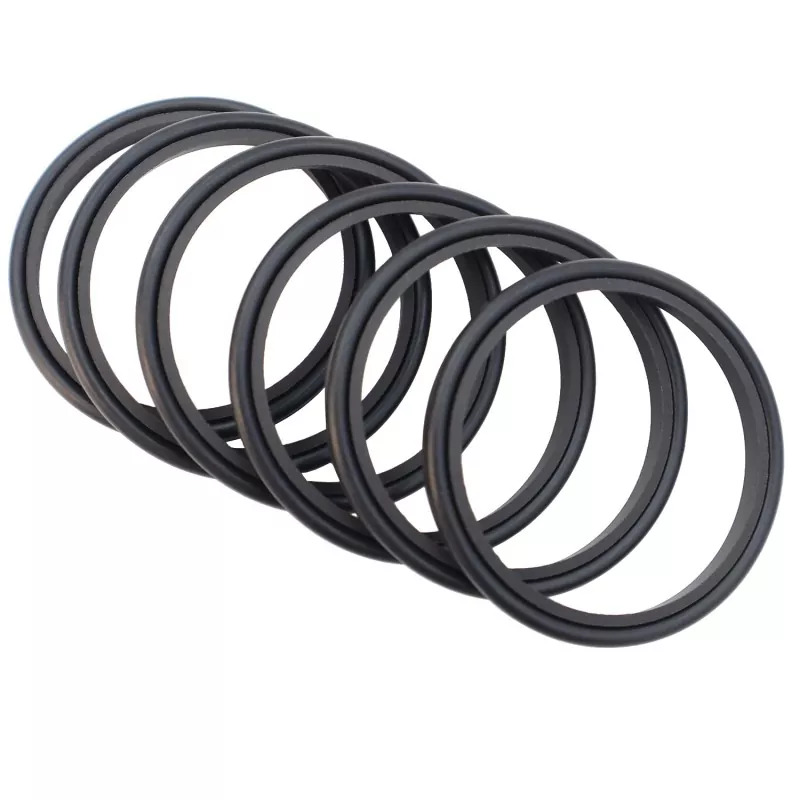

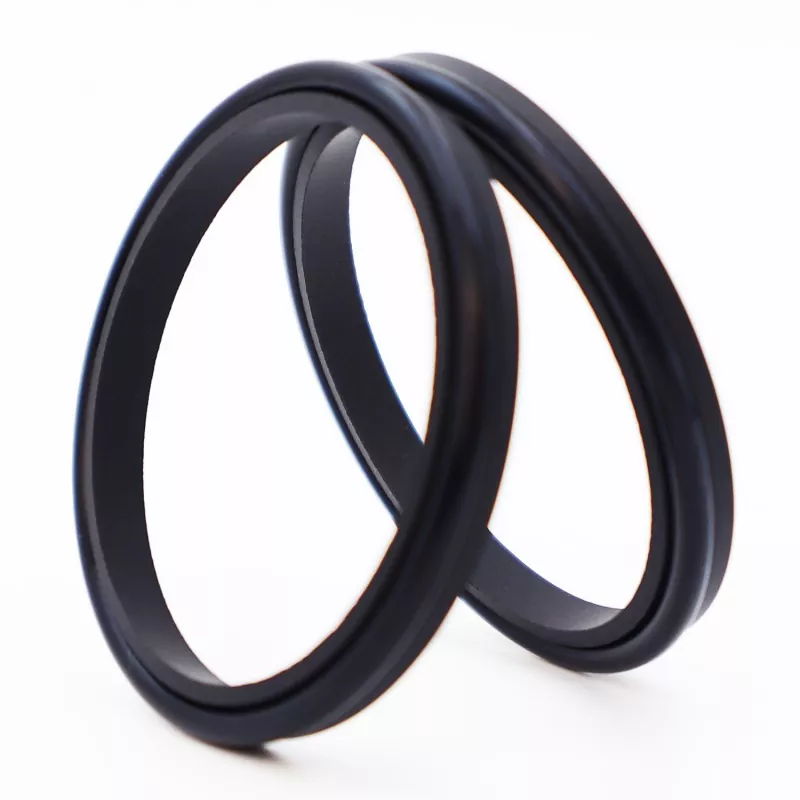

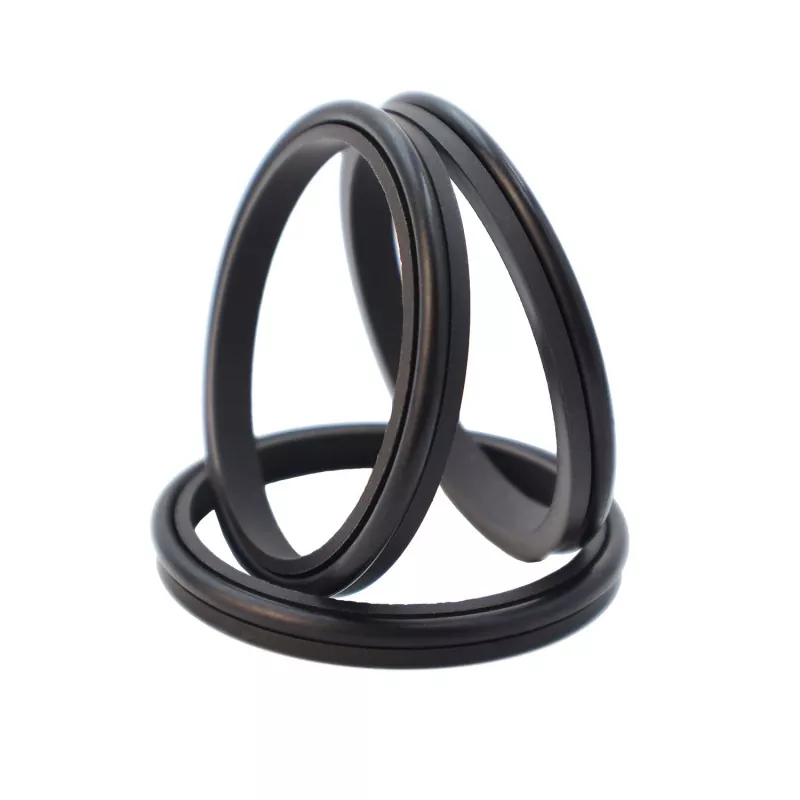

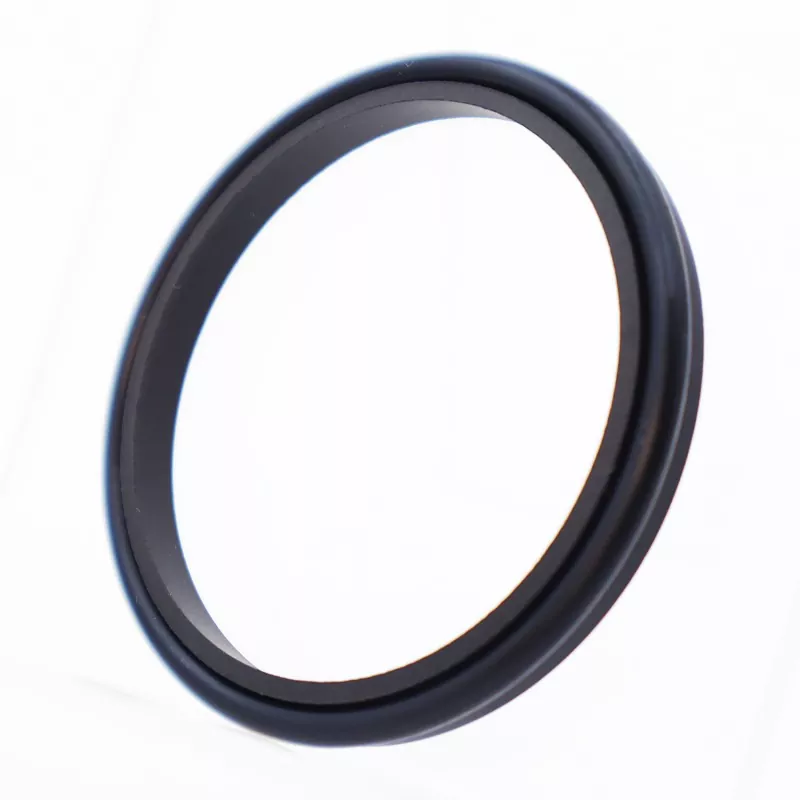

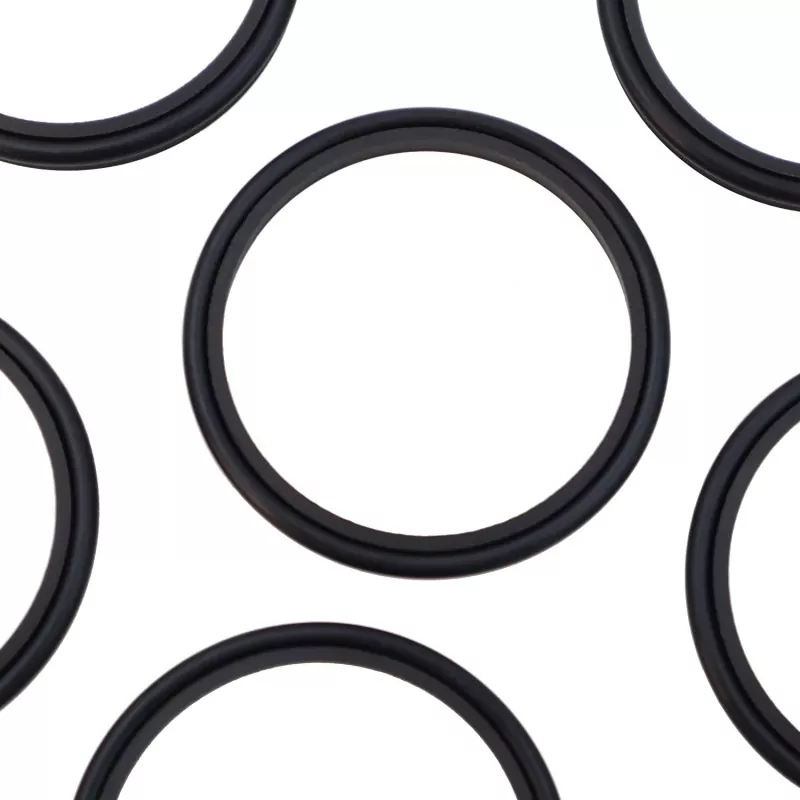

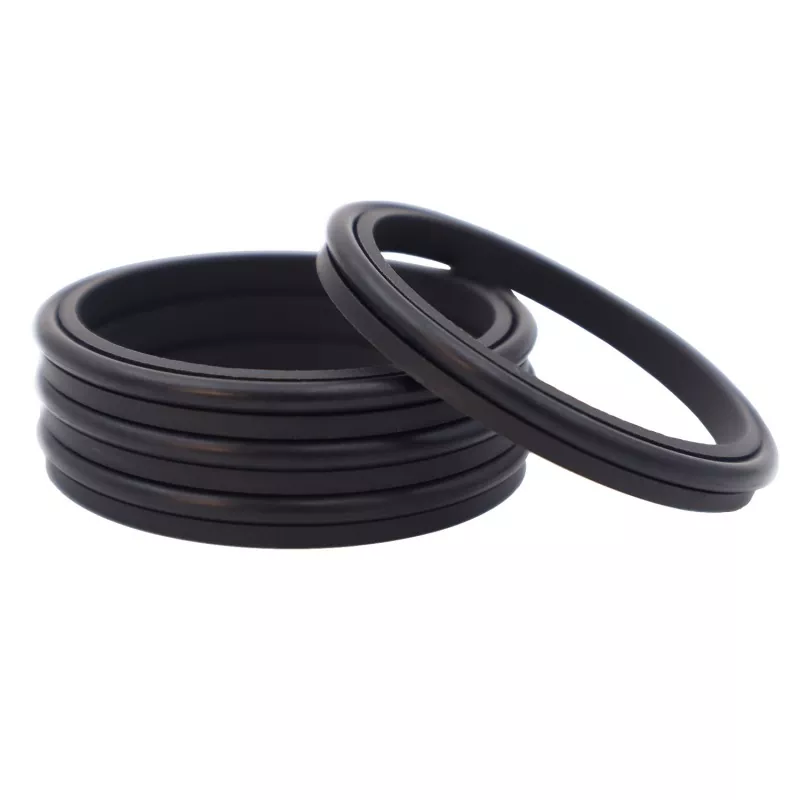

De gecombineerde wisserafdichting met enkele lip is een enkelwerkende wisserafdichting die bestaat uit een gevulde PTFE-wisserring met enkele lip en een rubberen O-ring; het dient om stof weg te schrapen en systeemvervuiling te voorkomen. Het is geschikt voor heen en weer gaande, oscillerende of spiraalvormige bewegingstoepassingen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid m/s |
Media |
|
- |
-35 tot +100 (met NBR O-ring) |
6 |
Hydraulische olie, emulsie, water, enz. |
|
-20 tot +200 (met FKM O-ring) |
Bestelmodel: RCF03—80-PTFE3—R01
RCF03 – Model | 80 – Asdiameter | PTFE3 – Gemodificeerde PTFE voor algemeen gebruik | R01 – Materiaalcode voor rubberen componenten
Nitrilrubber (NBR) – R01 | Fluorrubber (FKM) – R02
Producten kunnen in elke maat geleverd worden binnen het opgegeven parameterbereik.
|

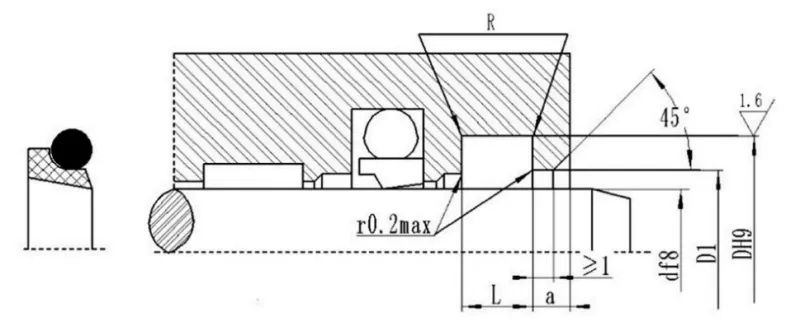

Asdiameterbereik d f8 |
Groefdiameter DH9 |
Groef breedte L+0,2 |
Diameter van het vrije gat D1 H11 |
Vrije openingsbreedte een ≥ |
Hoekradius R≤ |
O-ring Diameter van de doorsnede Doen |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651 ~ 1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
